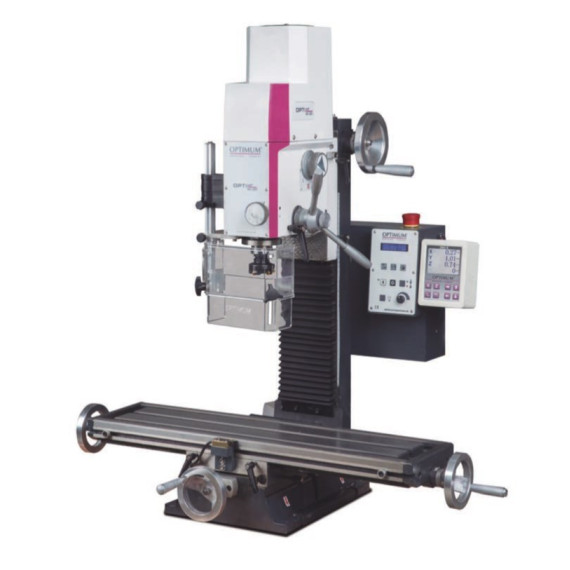

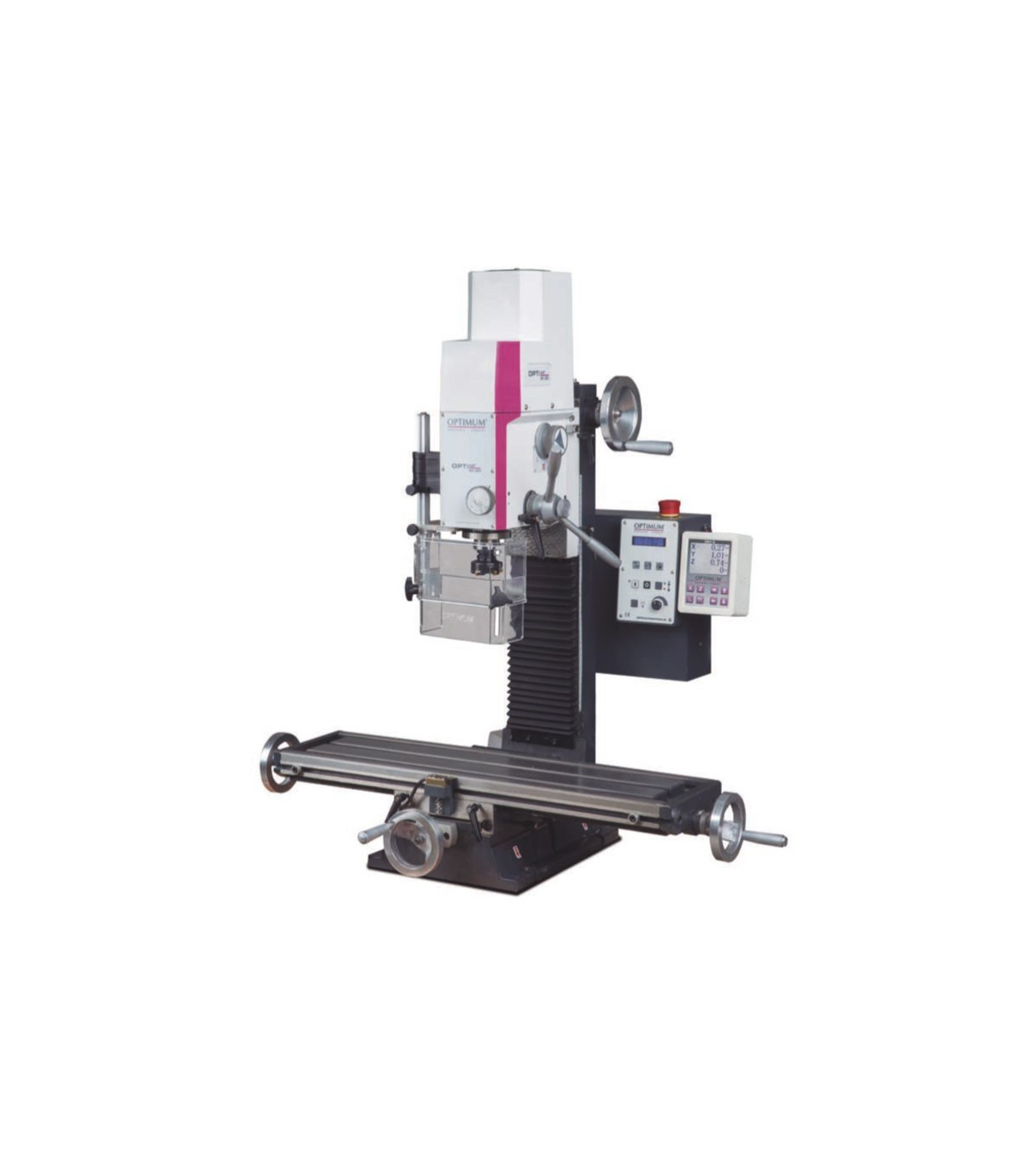

Fresadora robusta con variador de velocidad electrónico MH 22 VD OPTIMUM

Fresadora robusta con variador de velocidad electrónico MH 22 VD OPTIMUM. La fresadora MH 22 VD OPTIMUM es robusta y precisa, con variador de velocidad electrónico. Ofrece alta concentricidad, potente motor de CC, mesa amplia, cabezal inclinable a ±60° y protección contra virutas.

CARACTERÍSTICAS

• Procesado con precisión
• Alta concentricidad gracias a los rodamientos de rodillos cónicos ≤ 0,015 mm medidos en el manguito
• Motor con relación de transmisión de dos etapas para una potente transmisión de potencia del motor.
• Potente motor de CC con monitorización de corriente permanente
• Sistema eléctrico de seguridad en versión de 24 voltios
• Electrónica de control con control de relé integrado
• Mesa transversal maciza y de dimensiones generosas, mecanizada con precisión en la superficie, con ranuras en T y guías ajustables
• Topes finales ajustables
• Guía de cola de milano estable con cuñas ajustables
• Alimentación fina
• Interruptor de parada de emergencia
• El cabezal de perforación/fresado se puede inclinar ±60
• Rotación derecha/izquierda
• Lámpara de máquina
• Orificio para facilitar la lubricación del husillo trapezoidal
• Rodamientos de bolas de contacto angular de doble hilera en los ejes, ajustables sin juego
• Juego del husillo de alimentación ajustable y reajustable
• Pantalla protectora regulable en altura con microinterruptor para evitar la proyección de virutas y piezas, para máxima protección del usuario.
• Ejes X, Y y Z con ranura preparada para la posterior instalación de cintas magnéticas
• Fuelle como protección de guía
• Con indicador de posición digital DRO 5

ESPECIFICACIONES TÉCNICAS

Tabla cruzada

Husillo vertical de holgura - mesa transversal 360 milímetros

Dimensiones y pesos

Longitud aprox. 745 milímetros

Ancho/profundidad aprox. 650 milímetros

Altura aprox. 950 milímetros

Peso aproximado. 120 kilos

Cabezal de perforación/fresado

Rango de giro del cabezal del molino ± 60°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 52 milímetros

Fresa de eje de tamaño máximo 12 milímetros

Acero de alto rendimiento para perforación (S235JR) 20 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 16 milímetros

Datos eléctricos

Salida del motor de accionamiento 0,95 kW

Tensión de alimentación 230 V

Frecuencia de red 50 Hz

Mesa de fresado horizontal

Longitud de la mesa 700 milímetros

Ancho de la mesa 180 milímetros

Tamaño de la ranura en T 12 milímetros

Número de ranura en T 3

Espaciado de ranuras en T 63 milímetros

Capacidad máxima de carga 50 kilos

Normas y certificaciones

Estándar DIN EN 55011

Nivel EMC C2

Ejes

Manual del eje X 480 milímetros

Manual del eje Y 175 milímetros

Manual del eje Z 270 milímetros

Husillo vertical

Alcanzar 170 milímetros

Mandril de husillo BT 20

Rango de velocidad 90 – 3000 min¯¹

Número de marchas 2

Control de velocidad electrónico

Diámetro de la pluma 60 milímetros

Trazo de pluma 40 milímetros

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora robusta con variador de velocidad electrónico MH 22 VD OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.

- Nivel EMC C2: El nivel EMC C2 se refiere a un estándar de compatibilidad electromagnética (EMC) que se aplica a equipos y sistemas eléctricos y electrónicos. Específicamente, el nivel C2 indica requisitos para la emisión de interferencias y la inmunidad a perturbaciones electromagnéticas en entornos industriales. Los dispositivos que cumplen con este nivel son diseñados para operar sin causar interferencias significativas a otros equipos y para resistir perturbaciones externas, lo que es crucial en ambientes donde diversos dispositivos electrónicos coexisten.
