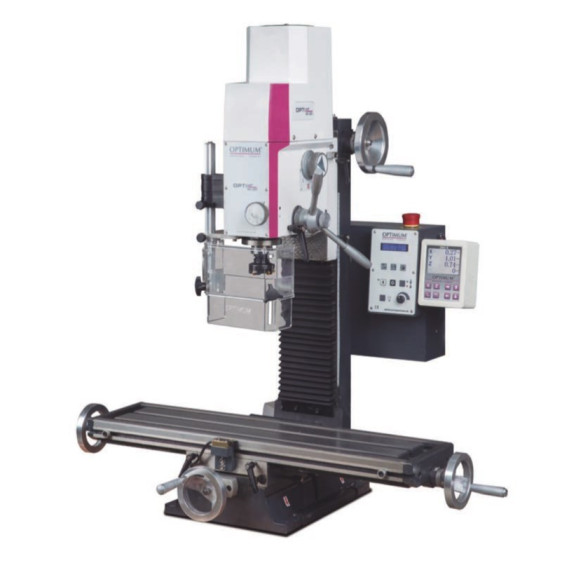

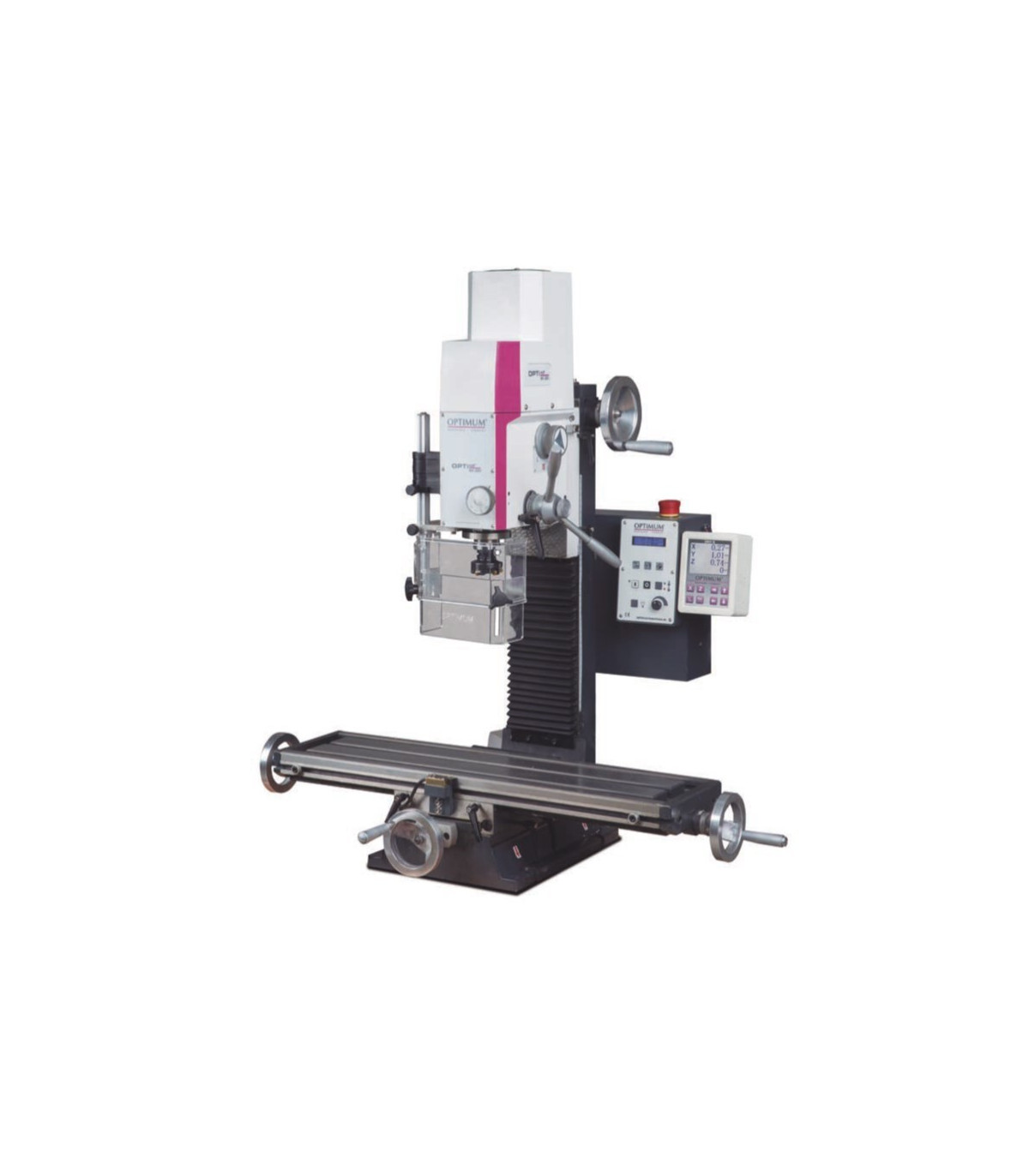

Fresadora robusta com variador de velocidade eletrónico MH 22 VD OPTIMUM

Fresadora robusta com variador de velocidade eletrônico MH 22 VD OPTIMUM. A fresadora MH 22 VD OPTIMUM é robusta e precisa, com variador de velocidade eletrônico. Oferece alta concentricidade, potente motor de CC, mesa ampla, cabeçal inclinável a ±60° e proteção contra aparas.

CARACTERÍSTICAS

• Processamento com precisão
• Alta concentricidade graças aos rolamentos de rolos cônicos ≤ 0,015 mm medidos no mancal
• Motor com relação de transmissão de duas etapas para uma potente transmissão de potência do motor.
• Potente motor de CC com monitoramento de corrente permanente
• Sistema elétrico de segurança na versão de 24 volts
• Eletrônica de controle com controle de relé integrado
• Mesa transversal maciça e de dimensões generosas, mecanizada com precisão na superfície, com ranhuras em T e guias ajustáveis
• Topes finais ajustáveis
• Guia de cauda de milano estável com cunhas ajustáveis
• Alimentação fina
• Interruptor de parada de emergência
• O cabeçal de perfuração/fresagem pode ser inclinado ±60
• Rotação direita/esquerda
• Lâmpada de máquina
• Orifício para facilitar a lubrificação do fuso trapezoidal
• Rolamentos de esferas de contato angular de dupla fileira nos eixos, ajustáveis sem folga
• Folga do fuso de alimentação ajustável e reajustável
• Tela protetora regulável em altura com microinterruptor para evitar a projeção de aparas e peças, para máxima proteção do usuário.
• Eixos X, Y e Z com ranhura preparada para a posterior instalação de fitas magnéticas
• Fole como proteção de guia
• Com indicador de posição digital DRO 5

ESPECIFICAÇÕES TÉCNICAS

Mesa cruzada

Fuso vertical de folga - mesa transversal 360 milímetros

Dimensões e pesos

Comprimento aprox. 745 milímetros

Largura/profundidade aprox. 650 milímetros

Altura aprox. 950 milímetros

Peso aproximado. 120 quilos

Cabeçal de perfuração/fresagem

Faixa de giro do cabeçal do moinho ± 60°

Saída de perfuração/fresagem

Tamanho máximo do cabeçal de fresagem 52 milímetros

Fresa de eixo de tamanho máximo 12 milímetros

Aço de alto desempenho para perfuração (S235JR) 20 milímetros

Aço de alto desempenho para perfuração contínua (S235JR) 16 milímetros

Dados elétricos

Saída do motor de acionamento 0,95 kW

Tensão de alimentação 230 V

Frequência de rede 50 Hz

Mesa de fresagem horizontal

Comprimento da mesa 700 milímetros

Largura da mesa 180 milímetros

Tamanho da ranhura em T 12 milímetros

Número de ranhura em T 3

Espaçamento de ranhuras em T 63 milímetros

Capacidade máxima de carga 50 quilos

Normas e certificações

Padrão DIN EN 55011

Nível EMC C2

Eixos

Manual do eixo X 480 milímetros

Manual do eixo Y 175 milímetros

Manual do eixo Z 270 milímetros

Fuso vertical

Alcance 170 milímetros

Mandril de fuso BT 20

Faixa de velocidade 90 – 3000 min¯¹

Número de marchas 2

Controle de velocidade eletrônico

Diâmetro da pluma 60 milímetros

Traço de pluma 40 milímetros

VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

Ferramenta operativa

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora robusta com variador de velocidade eletrônico MH 22 VD OPTIMUM é adequada para:

• Indústria de usinagem de metais
• Fabricação de peças de precisão
• Oficinas de protótipos
• Produção de componentes industriais
• Elaboração de peças personalizadas
• Usinagem de aço e outros materiais
• Projetos que requerem alta concentricidade e precisão

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para assegurar que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.

- Nível EMC C2: O nível EMC C2 refere-se a um padrão de compatibilidade eletromagnética (EMC) que se aplica a equipamentos e sistemas elétricos e eletrônicos. Especificamente, o nível C2 indica requisitos para a emissão de interferências e a imunidade a perturbações eletromagnéticas em ambientes industriais. Os dispositivos que atendem a esse nível são projetados para operar sem causar interferências significativas a outros equipamentos e para resistir a perturbações externas, o que é crucial em ambientes onde diversos dispositivos eletrônicos coexistem.
