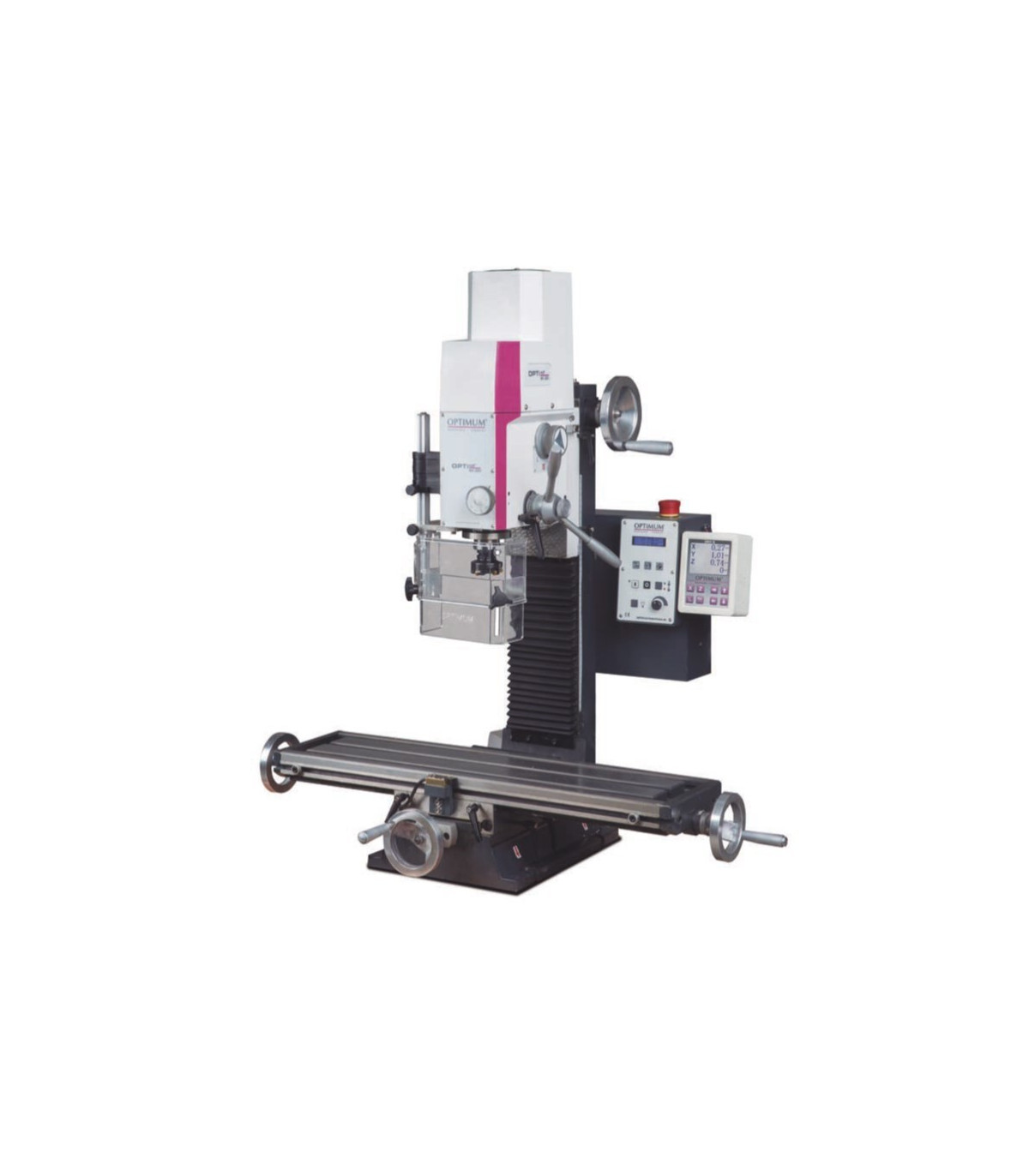

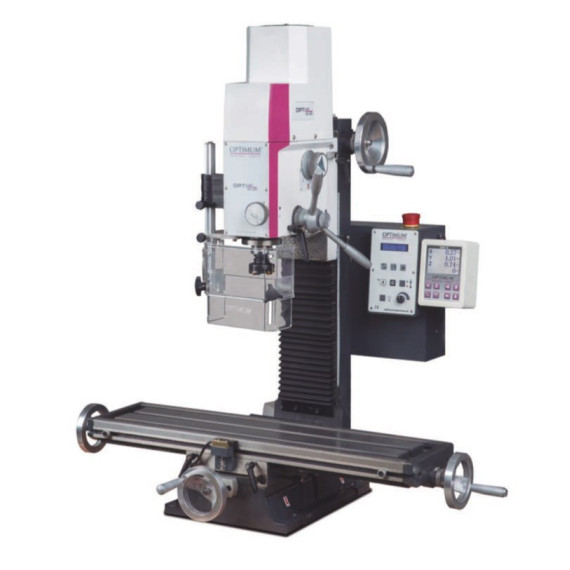

Fresadora robusta de gran precisión MH 22 V OPTIMUM

Fresadora robusta de gran precisión MH 22 V OPTIMUM. La fresadora MH 22 V OPTIMUM es robusta y precisa, con alta concentricidad y un potente motor de CC. Su mesa transversal generosa, cabezal inclinable a ±60° y protección contra virutas garantizan un trabajo eficiente. Además, cuenta con topes ajustables, interruptor de emergencia y sistema eléctrico seguro. Con dimensiones de 745x650x950 mm y un peso de 120 kg, es ideal para perforación y fresado de alta precisión en metalurgia.

CARACTERÍSTICAS

• Procesado con precisión
• Alta concentricidad gracias a los rodamientos de rodillos cónicos ≤ 0,015 mm medidos en el manguito
• Motor con relación de transmisión de dos etapas para una potente transmisión de potencia del motor.
• Potente motor de CC con monitorización de corriente permanente
• Sistema eléctrico de seguridad en versión de 24 voltios
• Electrónica de control con control de relé integrado
• Mesa transversal maciza y de dimensiones generosas, mecanizada con precisión en la superficie, con ranuras en T y guías ajustables
• Topes finales ajustables
• Guía de cola de milano estable con cuñas ajustables
• Alimentación fina
• Interruptor de parada de emergencia
• El cabezal de perforación/fresado se puede inclinar ±60
• Rotación derecha/izquierda
• Lámpara de máquina
• Orificio para facilitar la lubricación del husillo trapezoidal
• Rodamientos de bolas de contacto angular de doble hilera en los ejes, ajustables sin juego
• Juego del husillo de alimentación ajustable y reajustable
• Pantalla protectora regulable en altura con microinterruptor para evitar la proyección de virutas y piezas, para máxima protección del usuario.
• Ejes X, Y y Z con ranura preparada para la posterior instalación de cintas magnéticas
• Fuelle como protección de guía

ESPECIFICACIONES TÉCNICAS

Tabla cruzada

• Husillo vertical de holgura - mesa transversal 360 milímetros
• Dimensiones y pesos
• Longitud aprox. 745 milímetros
• Ancho/profundidad aprox. 650 milímetros
• Altura aprox. 950 milímetros
• Peso aproximado. 120 kilos

Cabezal de perforación/fresado

• Rango de giro del cabezal del molino ± 60°

Salida de perforación/fresado

• Tamaño máximo del cabezal de fresado 52 milímetros
• Fresa de eje de tamaño máximo 12 milímetros
• Acero de alto rendimiento para perforación (S235JR) 20 milímetros
• Acero de alto rendimiento para perforación continua (S235JR) 16 milímetros

Datos eléctricos

• Salida del motor de accionamiento 0,95 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa 700 milímetros
• Ancho de la mesa 180 milímetros
• Tamaño de la ranura en T 12 milímetros
• Número de ranura en T 3
• Espaciado de ranuras en T 63 milímetros
• Capacidad máxima de carga 50 kilos

Normas y certificaciones

• Estándar DIN EN 55011
• Nivel EMC C2

Ejes

• Manual del eje X 480 milímetros
• Manual del eje Y 175 milímetros
• Manual del eje Z 270 milímetros

Husillo vertical

• Alcanzar 170 milímetros
• Mandril de husillo BT 20
• Rango de velocidad 90 – 3000 min¯¹
• Número de marchas 2
• Control de velocidad electrónico
• Diámetro de la pluma 60 milímetros
• Trazo de pluma 40 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora robusta de gran precisión MH 22 V OPTIMUM es adecuada para:

• Mecanizado de Metales
• Fabricación de Componentes
• Prototipado
• Mantenimiento Industrial
• Artesanía y Modelismo

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.

- Nivel EMC C2: El nivel EMC C2 se refiere a un estándar de compatibilidad electromagnética (EMC) que se aplica a equipos y sistemas eléctricos y electrónicos. Específicamente, el nivel C2 indica requisitos para la emisión de interferencias y la inmunidad a perturbaciones electromagnéticas en entornos industriales. Los dispositivos que cumplen con este nivel son diseñados para operar sin causar interferencias significativas a otros equipos y para resistir perturbaciones externas, lo que es crucial en ambientes donde diversos dispositivos electrónicos coexisten.
