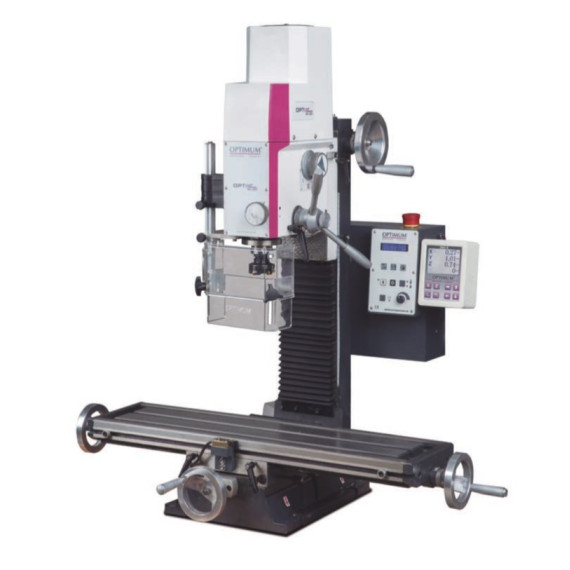

Robuste Fräsmaschine mit elektronischem Geschwindigkeitsregler MH 22 VD OPTIMUM

Robuste Fräsmaschine mit elektronischem Geschwindigkeitsregler MH 22 VD OPTIMUM. Die Fräsmaschine MH 22 VD OPTIMUM ist robust und präzise, mit elektronischem Geschwindigkeitsregler. Sie bietet hohe Konzentrizität, einen leistungsstarken Gleichstrommotor, eine große Tischfläche, einen neigbaren Kopf von ±60° und einen Schutz gegen Späne.

MERKMALE

• Präzise Bearbeitung
• Hohe Konzentrizität dank der Kegelrollenlager ≤ 0,015 mm gemessen am Hülsen
• Motor mit zweistufigem Übersetzungsverhältnis für eine leistungsstarke Motorübertragung.
• Leistungsstarker Gleichstrommotor mit permanenter Stromüberwachung
• Elektrisches Sicherheitssystem in 24-Volt-Ausführung
• Steuerelektronik mit integriertem Relaissteuerung
• Massiver und großzügig dimensionierter Quertisch, präzise bearbeitet, mit T-Nuten und verstellbaren Führungen
• Verstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit verstellbaren Keilen
• Feineinspeisung
• Not-Aus-Schalter
• Der Bohr-/Fräskopf kann um ±60° geneigt werden
• Rechts-/Linksdrehung
• Maschinenlampe
• Öffnung zur Erleichterung der Schmierung der trapezförmigen Spindel
• Doppelt reihige, spielverstellbare, schrägverzahnte Kugellager an den Achsen
• Verstellbares und nachjustierbares Spiel der Vorschubspindel
• Höhenverstellbarer Schutzschirm mit Mikroschalter zur Vermeidung von Späne- und Teileprojektionen, für maximalen Schutz des Benutzers.
• X-, Y- und Z-Achsen mit Nut für die nachträgliche Installation von Magnetbändern vorbereitet
• Faltenbalg als Führungschutz
• Mit digitalem Positionsanzeiger DRO 5

TECHNISCHE SPEZIFIKATIONEN

Quertisch

Vertikale Spindelspiel - Quertisch 360 Millimeter

Abmessungen und Gewichte

Ungefähre Länge 745 Millimeter

Ungefähre Breite/Tiefe 650 Millimeter

Ungefähre Höhe 950 Millimeter

Ungefähres Gewicht. 120 Kilogramm

Bohr-/Fräskopf

Drehbereich des Fräskopfes ± 60°

Bohr-/Fräsausgang

Maximale Fräskopfgröße 52 Millimeter

Maximale Achse Fräsergröße 12 Millimeter

Hochleistungsstahl für Bohrungen (S235JR) 20 Millimeter

Hochleistungsstahl für kontinuierliches Bohren (S235JR) 16 Millimeter

Elektrische Daten

Motorleistung 0,95 kW

Versorgungsspannung 230 V

Netzfrequenz 50 Hz

Horizontale Fräse

Länge des Tisches 700 Millimeter

Breite des Tisches 180 Millimeter

Größe der T-Nut 12 Millimeter

Anzahl der T-Nuten 3

Abstand der T-Nuten 63 Millimeter

Maximale Tragfähigkeit 50 Kilogramm

Normen und Zertifizierungen

Standard DIN EN 55011

EMC-Niveau C2

Achsen

Manuelle X-Achse 480 Millimeter

Manuelle Y-Achse 175 Millimeter

Manuelle Z-Achse 270 Millimeter

Vertikale Spindel

Erreichung 170 Millimeter

Spindelaufnahme BT 20

Drehzahlbereich 90 – 3000 min¯¹

Anzahl der Gänge 2

Geschwindigkeitsregelung elektronisch

Durchmesser der Spindel 60 Millimeter

Hub der Spindel 40 Millimeter

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die robuste Fräsmaschine mit elektronischem Geschwindigkeitsregler MH 22 VD OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Fertigung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Konformität bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.

- EMC-Niveau C2: Das EMC-Niveau C2 bezieht sich auf einen Standard für elektromagnetische Verträglichkeit (EMC), der für elektrische und elektronische Geräte und Systeme gilt. Insbesondere gibt das Niveau C2 Anforderungen an die Störaussendung und die Störfestigkeit gegenüber elektromagnetischen Störungen in industriellen Umgebungen an. Geräte, die diesem Niveau entsprechen, sind so konstruiert, dass sie ohne signifikante Störungen anderer Geräte betrieben werden können und um externen Störungen zu widerstehen, was in Umgebungen, in denen verschiedene elektronische Geräte koexistieren, von entscheidender Bedeutung ist.
