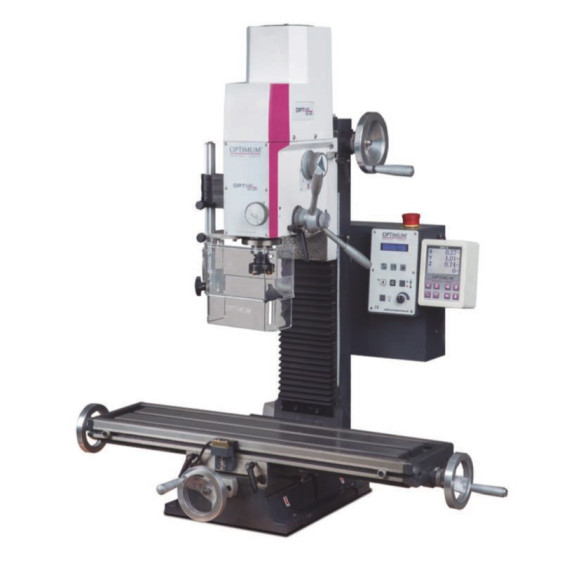

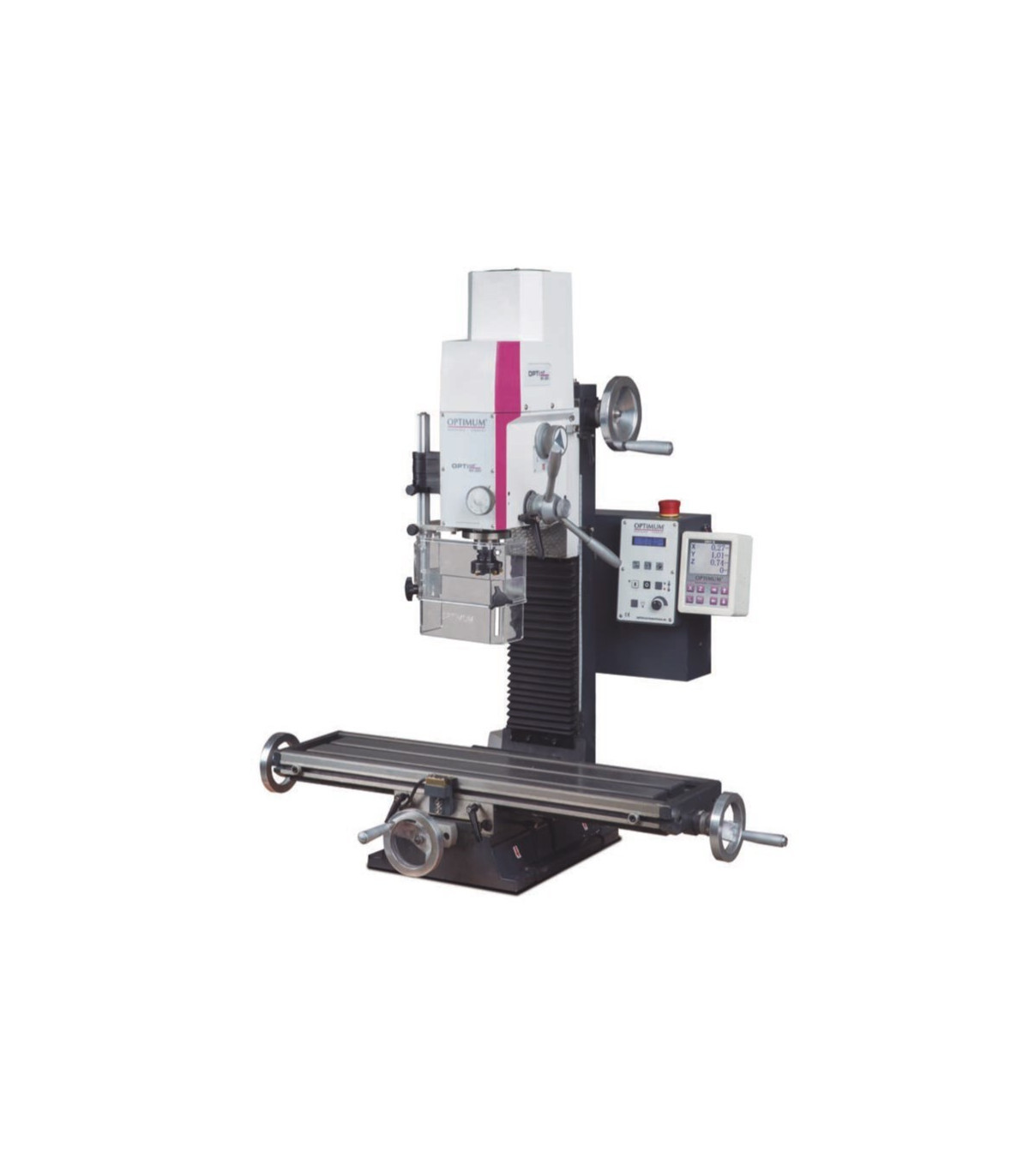

Fresatrice robusta con variatore di velocità elettronico MH 22 VD OPTIMUM

Fresatrice robusta con variatore di velocità elettronico MH 22 VD OPTIMUM. La fresatrice MH 22 VD OPTIMUM è robusta e precisa, con variatore di velocità elettronico. Offre alta concentricità, potente motore a corrente continua, ampia tavola, testa inclinabile a ±60° e protezione contro i trucioli.

CARATTERISTICHE

• Elaborazione precisa
• Alta concentricità grazie ai cuscinetti a rulli conici ≤ 0,015 mm misurati nel manicotto
• Motore con rapporto di trasmissione a due stadi per una potente trasmissione di potenza del motore.
• Potente motore a corrente continua con monitoraggio della corrente permanente
• Sistema elettrico di sicurezza in versione a 24 volt
• Elettronica di controllo con controllo relè integrato
• Tavola trasversale massiccia e di dimensioni generose, lavorata con precisione sulla superficie, con scanalature a T e guide regolabili
• Fine corsa regolabili
• Guida a coda di rondine stabile con cunei regolabili
• Alimentazione fine
• Interruttore di emergenza
• La testa di foratura/fresatura può essere inclinata ±60
• Rotazione destra/sinistra
• Lampada da macchina
• Foro per facilitare la lubrificazione del mandrino trapezoidale
• Cuscinetti a sfere a contatto angolare a doppia fila sugli assi, regolabili senza gioco
• Gioco del mandrino di alimentazione regolabile e ripristinabile
• Schermo protettivo regolabile in altezza con microinterruttore per evitare la proiezione di trucioli e pezzi, per la massima protezione dell'utente.
• Assi X, Y e Z con scanalatura preparata per l'installazione successiva di nastri magnetici
• Parafango come protezione della guida
• Con indicatore di posizione digitale DRO 5

SPECIFICHE TECNICHE

Tavola trasversale

Mandrino verticale di gioco - tavola trasversale 360 millimetri

Dimensioni e pesi

lunghezza circa 745 millimetri

larghezza/profondità circa 650 millimetri

altezza circa 950 millimetri

peso approssimativo 120 chili

Testa di foratura/fresatura

Gamma di rotazione della testa del fresatore ± 60°

Uscita di foratura/fresatura

Dimensione massima della testa di fresatura 52 millimetri

Fresa di asse di dimensione massima 12 millimetri

Acciaio ad alte prestazioni per foratura (S235JR) 20 millimetri

Acciaio ad alte prestazioni per foratura continua (S235JR) 16 millimetri

Dati elettrici

Uscita del motore di azionamento 0,95 kW

Tensione di alimentazione 230 V

Frequenza di rete 50 Hz

Tavola di fresatura orizzontale

lunghezza della tavola 700 millimetri

larghezza della tavola 180 millimetri

dimensione della scanalatura a T 12 millimetri

numero di scanalature a T 3

spaziatura delle scanalature a T 63 millimetri

capacità massima di carico 50 chili

Norme e certificazioni

Standard DIN EN 55011

Livello EMC C2

Assi

Manuale dell'asse X 480 millimetri

Manuale dell'asse Y 175 millimetri

Manuale dell'asse Z 270 millimetri

Mandrino verticale

Raggiungere 170 millimetri

Mandrino del mandrino BT 20

Gamma di velocità 90 – 3000 min¯¹

Numero di marce 2

Controllo di velocità elettronico

Diametro della penna 60 millimetri

Tratto della penna 40 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Strumento operativo

PER QUALE TIPO DI LAVORO È ADATTO

La fresatrice robusta con variatore di velocità elettronico MH 22 VD OPTIMUM è adatta per:

• Industria della lavorazione dei metalli
• Produzione di pezzi di precisione
• Officine di prototipi
• Produzione di componenti industriali
• Elaborazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche di apparecchiature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nella progettazione e nell'uso di apparecchiature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.

- Livello EMC C2: Il livello EMC C2 si riferisce a uno standard di compatibilità elettromagnetica (EMC) che si applica a apparecchiature e sistemi elettrici ed elettronici. Specificamente, il livello C2 indica requisiti per l'emissione di interferenze e l'immunità a perturbazioni elettromagnetiche in ambienti industriali. I dispositivi che soddisfano questo livello sono progettati per operare senza causare interferenze significative ad altri apparecchi e per resistere a perturbazioni esterne, il che è cruciale in ambienti in cui coesistono diversi dispositivi elettronici.
