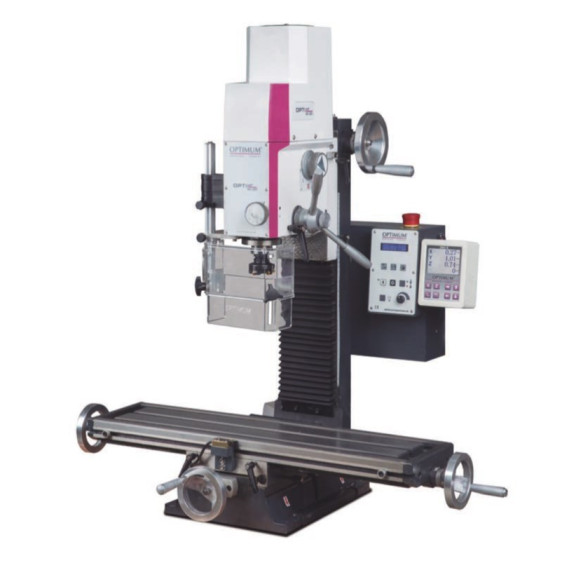

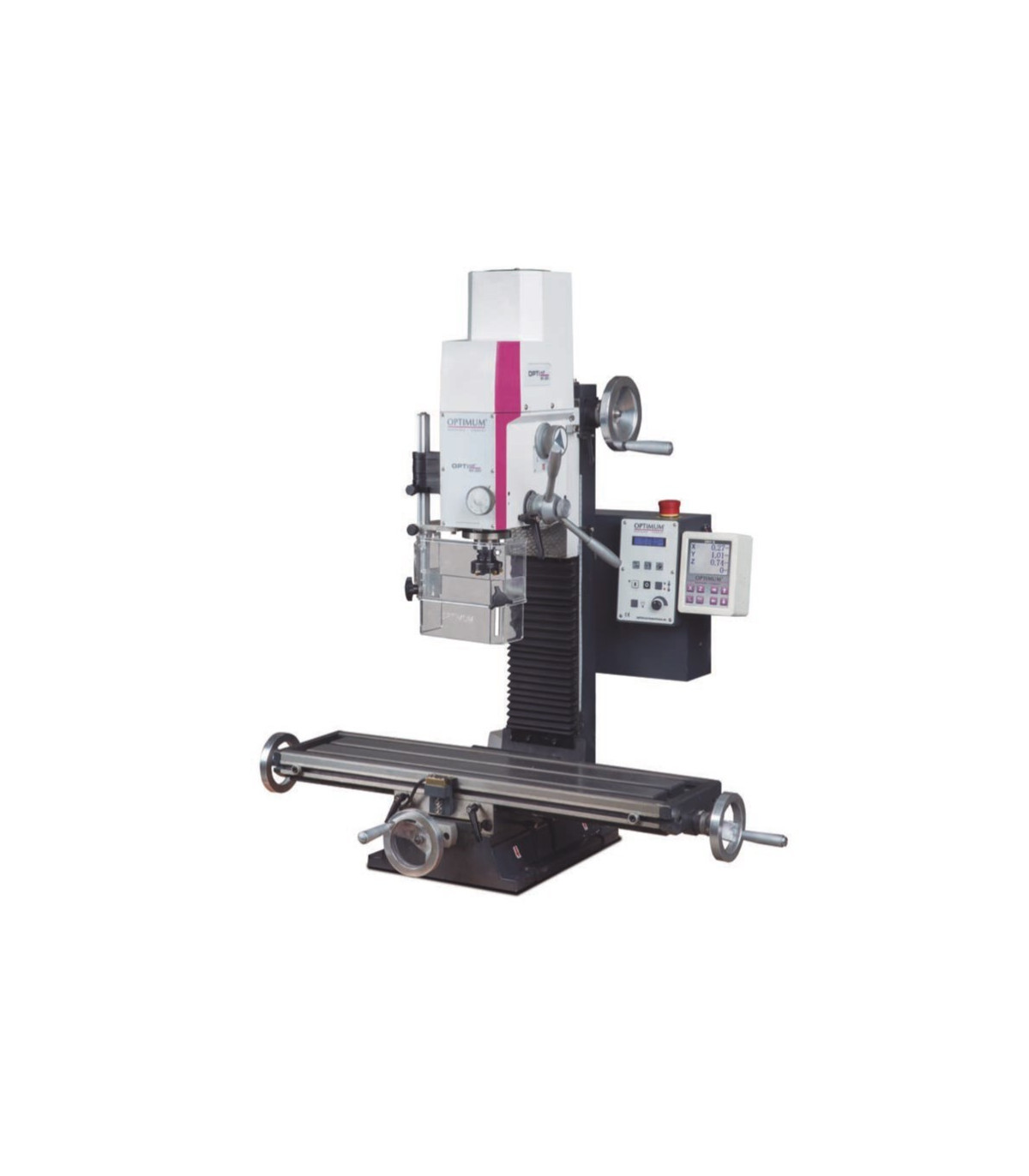

Fraiseuse robuste avec variateur de vitesse électronique MH 22 VD OPTIMUM

Fraiseuse robuste avec variateur de vitesse électronique MH 22 VD OPTIMUM. La fraiseuse MH 22 VD OPTIMUM est robuste et précise, avec un variateur de vitesse électronique. Elle offre une haute concentricité, un puissant moteur à courant continu, une large table, un tête inclinable à ±60° et une protection contre les copeaux.

CARACTÉRISTIQUES

• Usinage de précision
• Haute concentricité grâce aux roulements à rouleaux coniques ≤ 0,015 mm mesurés dans le manchon
• Moteur avec rapport de transmission à deux étages pour une transmission de puissance moteur puissante.
• Puissant moteur à courant continu avec surveillance de courant permanente
• Système électrique de sécurité en version 24 volts
• Électronique de contrôle avec relais intégré
• Table transversale massive et de dimensions généreuses, usinée avec précision à la surface, avec rainures en T et guides ajustables
• Butées finales réglables
• Guide de queue d'aronde stable avec coins ajustables
• Alimentation fine
• Interrupteur d'arrêt d'urgence
• La tête de perçage/fraisage peut être inclinée ±60
• Rotation droite/gauche
• Lampe de machine
• Orifice pour faciliter la lubrification de la vis trapézoïdale
• Roulements à billes à contact angulaire à double rangée sur les axes, réglables sans jeu
• Jeu de la vis d'alimentation réglable et réajustable
• Écran de protection réglable en hauteur avec micro-interrupteur pour éviter la projection de copeaux et de pièces, pour une protection maximale de l'utilisateur.
• Axes X, Y et Z avec rainure préparée pour l'installation ultérieure de bandes magnétiques
• Soufflet comme protection de guide
• Avec indicateur de position numérique DRO 5

SPÉCIFICATIONS TECHNIQUES

Table croisée

Jeu de la broche verticale - table transversale 360 millimètres

Dimensions et poids

Longueur approx. 745 millimètres

Largeur/profondeur approx. 650 millimètres

Hauteur approx. 950 millimètres

Poids approximatif. 120 kilos

Tête de perçage/fraisage

Plage de rotation de la tête de fraisage ± 60°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 52 millimètres

Fraise de diamètre maximal 12 millimètres

Acier haute performance pour perçage (S235JR) 20 millimètres

Acier haute performance pour perçage continu (S235JR) 16 millimètres

Données électriques

Sortie du moteur d'entraînement 0,95 kW

Tension d'alimentation 230 V

Fréquence du réseau 50 Hz

Table de fraisage horizontale

Longueur de la table 700 millimètres

Largeur de la table 180 millimètres

Taille de la rainure en T 12 millimètres

Nombre de rainures en T 3

Espacement des rainures en T 63 millimètres

Capacité de charge maximale 50 kilos

Normes et certifications

Norme DIN EN 55011

Niveau EMC C2

Axes

Manuel de l'axe X 480 millimètres

Manuel de l'axe Y 175 millimètres

Manuel de l'axe Z 270 millimètres

Broche verticale

Portée 170 millimètres

Mandrin de broche BT 20

Plage de vitesse 90 – 3000 min¯¹

Nombre de vitesses 2

Contrôle de vitesse électronique

Diamètre de la tige 60 millimètres

Trajet de la tige 40 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse robuste avec variateur de vitesse électronique MH 22 VD OPTIMUM est adaptée pour :

• Industrie de l'usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux permis de radiation électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements opérant dans des environnements où la compatibilité électromagnétique est cruciale.

- Niveau EMC C2 : Le niveau EMC C2 fait référence à une norme de compatibilité électromagnétique (EMC) qui s'applique aux équipements et systèmes électriques et électroniques. Plus précisément, le niveau C2 indique des exigences pour l'émission d'interférences et l'immunité aux perturbations électromagnétiques dans des environnements industriels. Les dispositifs conformes à ce niveau sont conçus pour fonctionner sans causer d'interférences significatives à d'autres équipements et pour résister aux perturbations externes, ce qui est crucial dans des environnements où divers dispositifs électroniques coexistent.
