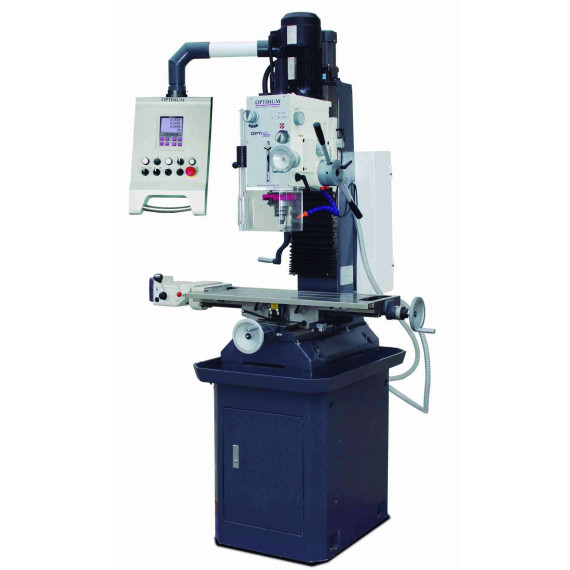

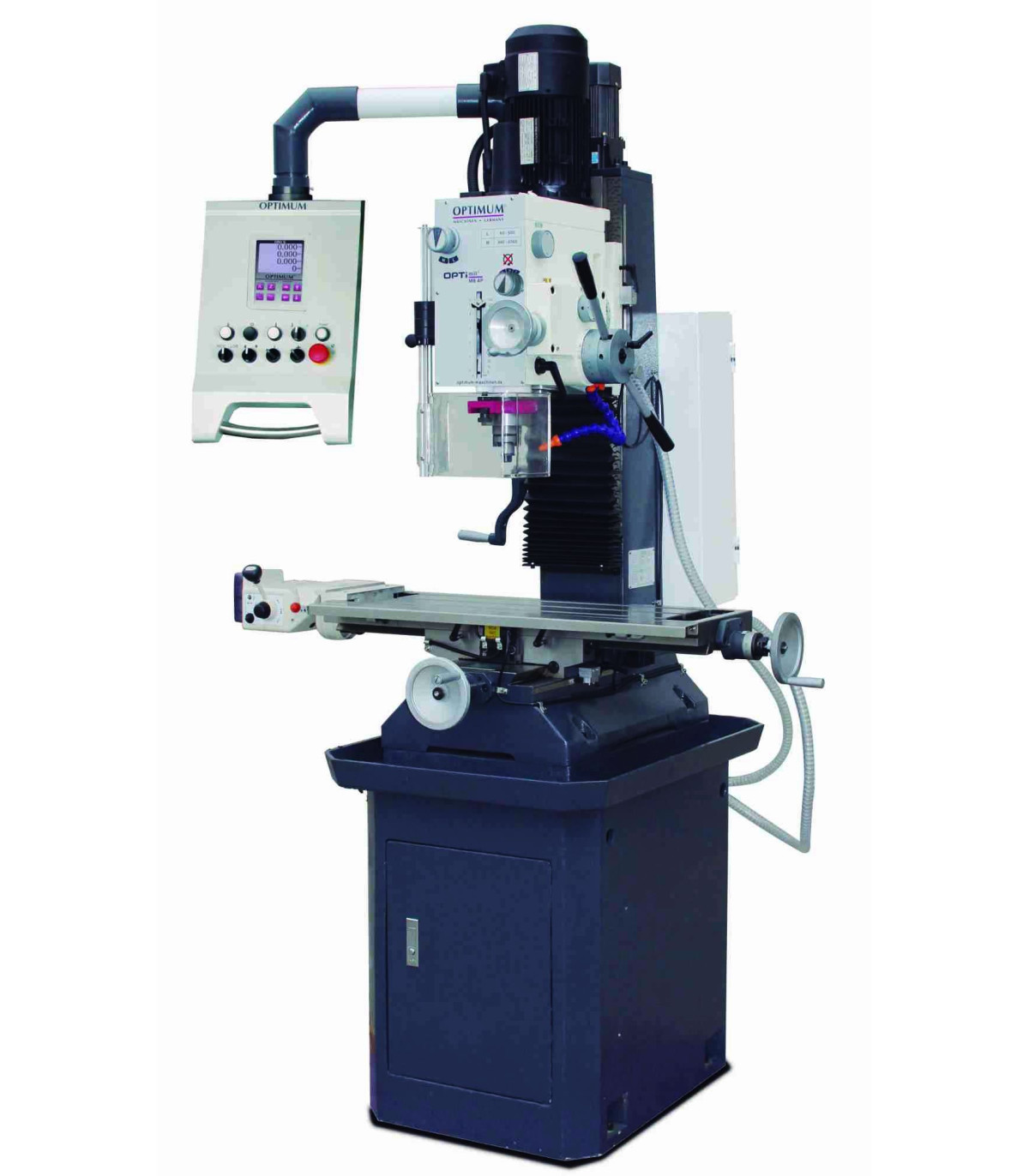

Fresadora universal de sobremesa MB 4P OPTIMUM

Fresadora universal de sobremesa MB 4P OPTIMUM. La fresadora universal MB 4P OPTIMUM destaca por su sólida fundición y funcionamiento suave. Cuenta con rotación bidireccional, alimentación automática, cabezal giratorio y un rango de velocidad de 95 a 3200 rpm.

CARACTERÍSTICAS

• Diseño de fundición sólida y pesada
• Funcionamiento suave gracias a ruedas dentadas rectificadas que giran en un baño de aceite.
• Rotación derecha/izquierda
• Alimentación automática de pluma con alimentación fina manual
• Posicionamiento motorizado del eje Z
• Avance de mesa motorizado del eje X
• Dispositivo refrigerante
• Lámpara de máquina
• El cabezal del engranaje se puede girar ± 45
• Guía de cola de milano maciza de la columna, raspada a mano, para máxima estabilidad y máxima precisión
• Pantalla protectora de gran tamaño, regulable en altura y con microinterruptor.
• Tope de profundidad de perforación
• Indicador de posición digital DRO 5
• Función de taladrado/roscado
• Mesa transversal grande y sólida, con acabado superficial preciso con ranuras en T y chaveteros ajustables
• Base de máquina de hierro fundido macizo con conducto de virutas
• Motor eléctrico industrial de calidad de dos etapas
• Amplio rango de velocidad de 95 a 3200 rpm gracias a 12 velocidades conmutables

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

• Potencia de accionamiento de la(s) bomba(s) de refrigerante 100 vatios

Dimensiones y pesos

• Longitud aprox. 1600 milímetros
• Ancho/profundidad aprox. 930 milímetros
• Altura aprox. 2110 milímetros
• Peso aproximado. 495 kilos

Salida de perforación/fresado

• Tamaño máximo del cabezal de fresado 63 milímetros
• Fresa de eje de tamaño máximo 28 milímetros
• Acero de alto rendimiento para perforación (S235JR) 32 milímetros
• Acero de alto rendimiento para perforación continua (S235JR) 28 milímetros

Datos eléctricos

• Salida del motor de accionamiento 1,1 / 1,5 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa 800 milímetros
• Ancho de la mesa 240 milímetros
• Holgura máxima entre el husillo vertical y la mesa de fresado 420 milímetros
• Tamaño de la ranura en T 14 milímetros
• Número de ranura en T 3
• Espaciado de ranuras en T 80 milímetros

Normas y certificaciones

• Estándar DIN EN 55011

Ejes

• Manual del eje X 560 milímetros
• Manual del eje Y 195 milímetros
• Manual del eje Z 350 milímetros
• Eje X automático 480 milímetros

Husillo vertical

• Alcanzar 258 milímetros
• Mandril de husillo MT 4
• Rango de velocidad 95 – 3200 min¯¹
• Número de marchas 2 x 6
• Barra de apriete M 16
• Cabezal de fresado con rango de giro en el plano Z-X ± 45°
• Diámetro de la pluma 75 milímetros
• Trazo de pluma 120 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Infraestructura
• Cono Morse MK 3
• Adaptador MK 3 - MK 4
• Varilla de tracción M 16
• Herramienta operativa

EQUIPO

Indicador de posición digital DRO 5

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora universal de sobremesa MB 4P OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.

- Nivel EMC C2: El nivel EMC C2 se refiere a un estándar de compatibilidad electromagnética (EMC) que se aplica a equipos y sistemas eléctricos y electrónicos. Específicamente, el nivel C2 indica requisitos para la emisión de interferencias y la inmunidad a perturbaciones electromagnéticas en entornos industriales. Los dispositivos que cumplen con este nivel son diseñados para operar sin causar interferencias significativas a otros equipos y para resistir perturbaciones externas, lo que es crucial en ambientes donde diversos dispositivos electrónicos coexisten.
