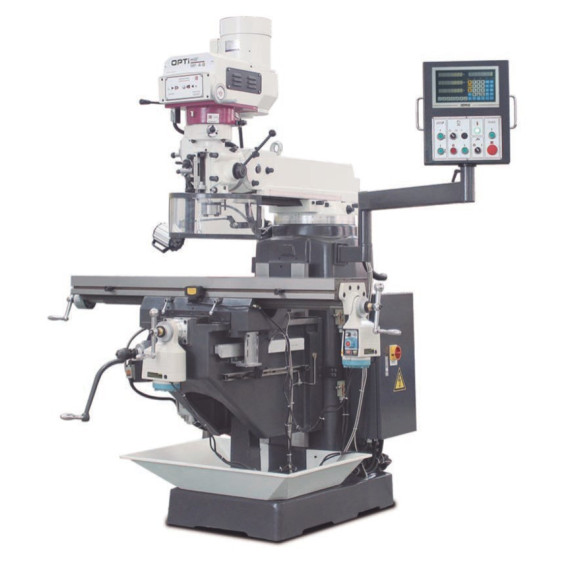

Fresadora taladradora para trabajos complejos MF 2-B OPTIMUM

Fresadora taladradora para trabajos complejos MF 2-B OPTIMUM. La fresadora taladradora MF 2-B OPTIMUM, de hierro fundido Meehanite, ofrece alta concentricidad y guías ajustables. Con cabezal inclinable a ± 45°, alimentación automática y control de velocidad variable, es ideal para trabajos complejos.

CARACTERÍSTICAS

• Diseño sólido fabricado en hierro fundido Meehanite de alta calidad.
• Alta concentricidad gracias al rodamiento de rodillos cónicos, ≤ 0,01 mm medido en el manguito
• Eje X y Z con guía de cola de milano ajustable de 55°
• Eje Y con guía plana ajustable
• Dispositivo refrigerante
• Mesa en cruz sólida y de dimensiones generosas, con acabado superficial preciso y topes finales ajustables
• El cabezal de perforación/fresado se puede inclinar ± 45
• Alimentación automática de pluma, 3 etapas 0,04 - 0,15 mm/rev
• Microalimentación de precisión
• Tope de profundidad de perforación ajustable con escala milimétrica, legible desde el frente
• Rotación derecha/izquierda
• Control de velocidad infinitamente variable
• Husillo de fresado con rodamiento de precisión
• Freno de husillo mecánico
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

• Potencia de accionamiento de la(s) bomba(s) de refrigerante 90 vatios

Dimensiones y pesos

• Longitud aprox. 2000 milímetros
• Ancho/profundidad aprox. 1600 milímetros
• Altura aprox. 2010 milímetros
• Peso aproximado. 1000 kilos

Cabezal de perforación/fresado

• Rango de inclinación del cabezal de la fresadora-taladradora vertical ± 45°
• Rango de giro del cabezal del molino horizontal ± 90°

Salida de perforación/fresado

• Tamaño máximo del cabezal de fresado 76 milímetros
• Fresa de eje de tamaño máximo 25 milímetros
• Acero de alto rendimiento para perforación (S235JR) 24 milímetros
• Acero de alto rendimiento para perforación continua (S235JR) 20 milímetros

Datos eléctricos

• Valor nominal total 3 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa 230 milímetros
• Ancho de la mesa 1246 milímetros
• Holgura máxima entre el husillo vertical y la mesa de fresado 405 milímetros
• Tamaño de la ranura en T 16 milímetros
• Número de ranura en T 3
• Espaciado de ranuras en T 63 milímetros
• Capacidad máxima de carga 200 kilos

Normas y certificaciones

• Estándar DIN EN 55011

Ejes

• Manual del eje X 690 milímetros
• Manual del eje Y 310 milímetros
• Manual del eje Z 390 milímetros
• Eje X automático 610 milímetros
• Eje Y automático 230 milímetros
• Eje Z automático 310 milímetros

Husillo vertical

• Alcanzar desde hasta 15 – 415 milímetros
• Mandril de husillo ISO 40 DIN 2080
• Rango de velocidad 60 – 4200 min¯¹
• Número de marchas 2
• Control de velocidad mecánicamente continuo
• Funcionamiento normal del husillo vertical 2,2 kW
• Diámetro de la pluma 86 milímetros
• Trazo de pluma 127 milímetros
• Alimentación de manguito de husillo 0,04 / 0,08 / 0,15 mm/rev
• Recorrido del cabezal de fresado en el eje Y 312 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora taladradora para trabajos complejos MF 2-B OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

La normativa ISO 40 y DIN 2080 se refiere a un sistema de medidas para conos de sujeción, específicamente el cono ISO 40, que es comúnmente utilizado en máquinas herramienta para la fijación de herramientas.

El cono ISO 40 forma parte de una serie de conos cónicos que se utilizan para asegurar herramientas en el husillo de la máquina. Esta norma establece las dimensiones y tolerancias para garantizar la intercambiabilidad y la precisión en la sujeción de las herramientas.
