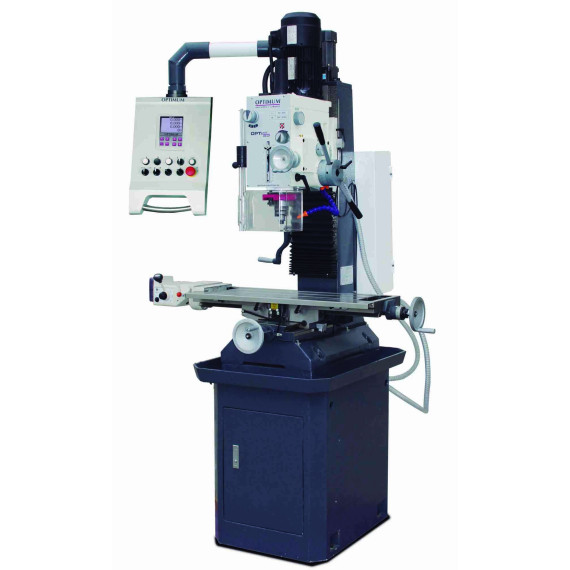

Fresadora universal de mesa MB 4P OPTIMUM

Fresadora universal de sobremesa MB 4P OPTIMUM. A fresadora universal MB 4P OPTIMUM destaca pela sua sólida fundição e funcionamento suave. Conta com rotação bidirecional, alimentação automática, cabeçote giratório e um intervalo de velocidade de 95 a 3200 rpm.

CARACTERÍSTICAS

• Design de fundição sólida e pesada
• Funcionamento suave graças a rodas dentadas retificadas que giram em um banho de óleo.
• Rotação direita/esquerda
• Alimentação automática de pluma com alimentação fina manual
• Posicionamento motorizado do eixo Z
• Avanço de mesa motorizado do eixo X
• Dispositivo refrigerante
• Lâmpada de máquina
• O cabeçote do engrenagem pode ser girado ± 45
• Guia de cauda de milano maciça da coluna, raspada à mão, para máxima estabilidade e máxima precisão
• Tela protetora de grande tamanho, regulável em altura e com microinterruptor.
• Tope de profundidade de perfuração
• Indicador de posição digital DRO 5
• Função de perfuração/rosqueamento
• Mesa transversal grande e sólida, com acabamento superficial preciso com ranhuras em T e chaveteros ajustáveis
• Base de máquina de ferro fundido maciço com conduto de aparas
• Motor elétrico industrial de qualidade de duas etapas
• Amplo intervalo de velocidade de 95 a 3200 rpm graças a 12 velocidades comutáveis

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificação de refrigeração

• Potência de acionamento da(s) bomba(s) de refrigerante 100 watts

Dimensões e pesos

• Comprimento aprox. 1600 milímetros
• Largura/profundidade aprox. 930 milímetros
• Altura aprox. 2110 milímetros
• Peso aproximado. 495 quilos

Saída de perfuração/fresagem

• Tamanho máximo do cabeçote de fresagem 63 milímetros
• Fresa de eixo de tamanho máximo 28 milímetros
• Aço de alto desempenho para perfuração (S235JR) 32 milímetros
• Aço de alto desempenho para perfuração contínua (S235JR) 28 milímetros

Dados elétricos

• Saída do motor de acionamento 1,1 / 1,5 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa 800 milímetros
• Largura da mesa 240 milímetros
• Folga máxima entre o eixo vertical e a mesa de fresagem 420 milímetros
• Tamanho da ranhura em T 14 milímetros
• Número de ranhuras em T 3
• Espaçamento de ranhuras em T 80 milímetros

Normas e certificações

• Padrão DIN EN 55011

Eixos

• Manual do eixo X 560 milímetros
• Manual do eixo Y 195 milímetros
• Manual do eixo Z 350 milímetros
• Eixo X automático 480 milímetros

Eixo vertical

• Alcance 258 milímetros
• Mandril de eixo MT 4
• Intervalo de velocidade 95 – 3200 min¯¹
• Número de marchas 2 x 6
• Barra de aperto M 16
• Cabeçote de fresagem com intervalo de giro no plano Z-X ± 45°
• Diâmetro da pluma 75 milímetros
• Traço da pluma 120 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Infraestrutura
• Cono Morse MK 3
• Adaptador MK 3 - MK 4
• Barra de tração M 16
• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DRO 5

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora universal de sobremesa MB 4P OPTIMUM é adequada para:

• Indústria de usinagem de metais
• Fabricação de peças de precisão
• Oficinas de protótipos
• Produção de componentes industriais
• Elaboração de peças personalizadas
• Usinagem de aço e outros materiais
• Projetos que requerem alta concentricidade e precisão

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para assegurar que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.

- Nível EMC C2: O nível EMC C2 refere-se a um padrão de compatibilidade eletromagnética (EMC) que se aplica a equipamentos e sistemas elétricos e eletrônicos. Especificamente, o nível C2 indica requisitos para a emissão de interferências e a imunidade a perturbações eletromagnéticas em ambientes industriais. Os dispositivos que atendem a esse nível são projetados para operar sem causar interferências significativas a outros equipamentos e para resistir a perturbações externas, o que é crucial em ambientes onde diversos dispositivos eletrônicos coexistem.
