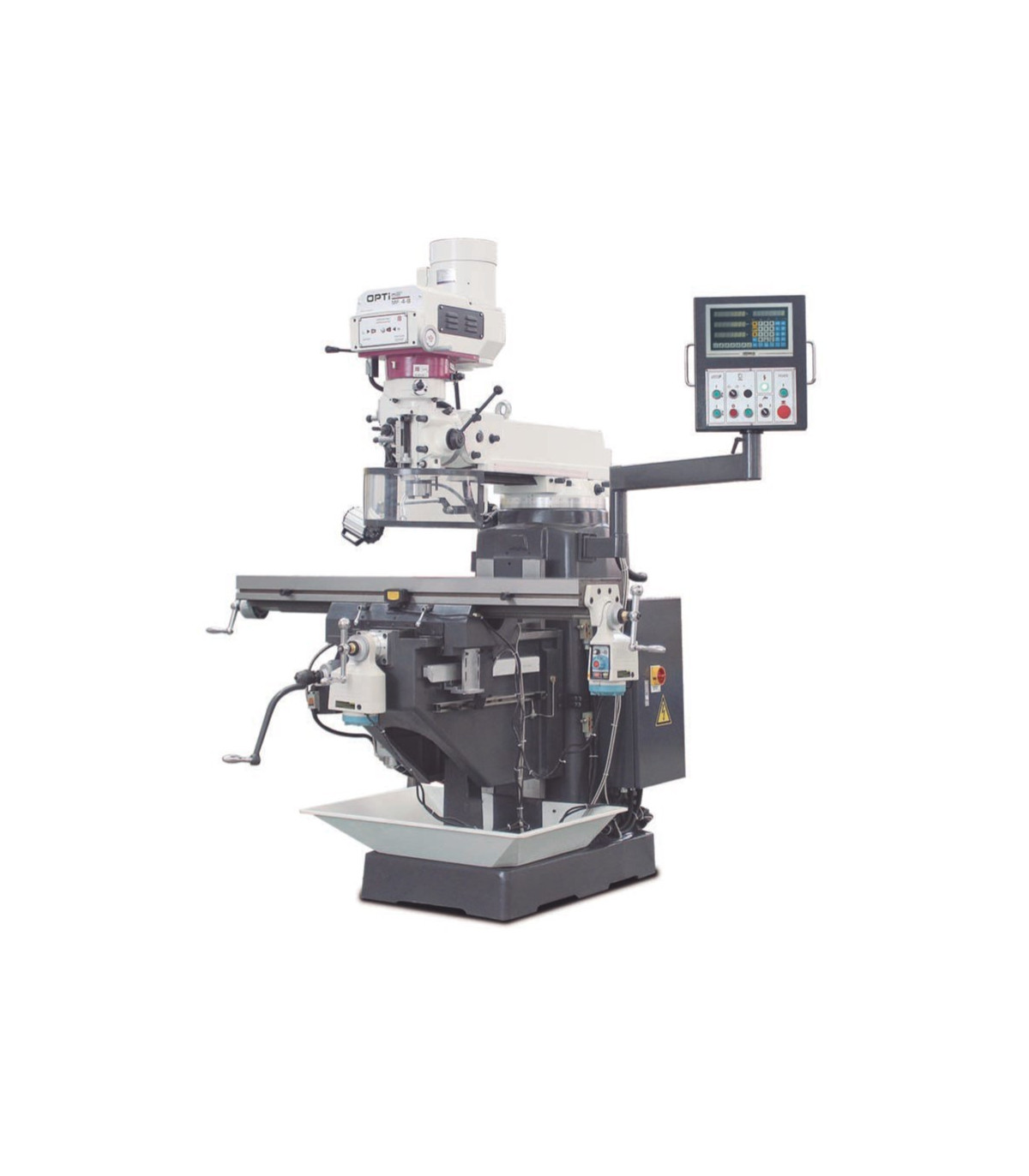

Fresadora taladradora para trabajos complejos MF 4-B OPTIMUM

Fresadora taladradora para trabajos complejos MF 4-B OPTIMUM. La fresadora taladradora MF 4-B OPTIMUM es ideal para trabajos complejos. Su diseño robusto en hierro fundido garantiza alta concentricidad, con un rango de inclinación de cabezal de ± 45°. Incluye mesa sólida, dispositivos refrigerantes y control de velocidad variable, ofreciendo precisión y seguridad al usuario. Con un peso de 1260 kg y dimensiones generosas, es perfecta para tareas exigentes en acero de alto rendimiento.

CARACTERÍSTICAS

• Diseño sólido fabricado con hierro fundido Meehanite de alta calidad.
• Alta concentricidad gracias al rodamiento de rodillos cónicos, ≤ 0,01 mm medido en el manguito
• Eje X y Z con guía de cola de milano ajustable de 55°
• Eje Y con guía plana ajustable
• Dispositivo refrigerante
• Mesa en cruz sólida y de dimensiones generosas, con acabado superficial preciso y topes finales ajustables
• El cabezal de perforación/fresado se puede inclinar ± 45
• Alimentación automática de pluma, 3 etapas 0,04 - 0,15 mm/rev
• Microalimentación de precisión
• Tope de profundidad de perforación ajustable con escala milimétrica, legible desde el frente
• Rotación derecha/izquierda
• Control de velocidad infinitamente variable
• Husillo de fresado con rodamiento de precisión
• Freno de husillo mecánico
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 90 vatios

Dimensiones y pesos

Longitud aprox. 2400 milímetros

Ancho/profundidad aprox. 2160 milímetros

Altura aprox. 2300 milímetros

Peso aproximado. 1260 kilogramos

Cabezal de perforación/fresado

Rango de inclinación del cabezal de la fresadora-taladradora vertical ± 45°

Rango de giro del cabezal del molino horizontal ± 90°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 76 milímetros

Fresa de eje de tamaño máximo 25 milímetros

Acero de alto rendimiento para perforación (S235JR) 24 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 20 milímetros

Datos eléctricos

Valor nominal total 3 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Mesa de fresado horizontal

Longitud de la mesa 254 milímetros

Ancho de la mesa 1370 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 405 milímetros

Tamaño de la ranura en T 16 milímetros

Número de ranura en T 3

Espaciado de ranuras en T 63 milímetros

Capacidad máxima de carga 300 kilos

Normas y certificaciones

Estándar DIN EN 55011

Ejes

Manual del eje X 820 milímetros

Manual del eje Y 410 milímetros

Manual del eje Z 400 milímetros

Eje X automático 740 milímetros

Eje Y automático 330 milímetros

Eje Z automático 320 milímetros

Husillo vertical

Alcanzar desde hasta 0 – 420 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 60 – 4200 min¯¹

Número de marchas 2

Control de velocidad mecánicamente continuo

Funcionamiento normal del husillo vertical 2,2 kW

Diámetro de la pluma 86 milímetros

Trazo de pluma 127 milímetros

Alimentación de manguito de husillo 0,04 / 0,08 / 0,15 mm/rev

Recorrido del cabezal de fresado en el eje Y 470 milímetros

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora taladradora para trabajos complejos MF 4-B OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.
