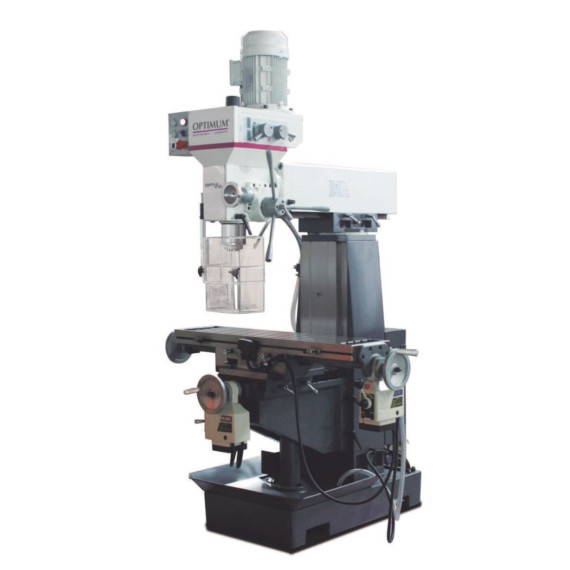

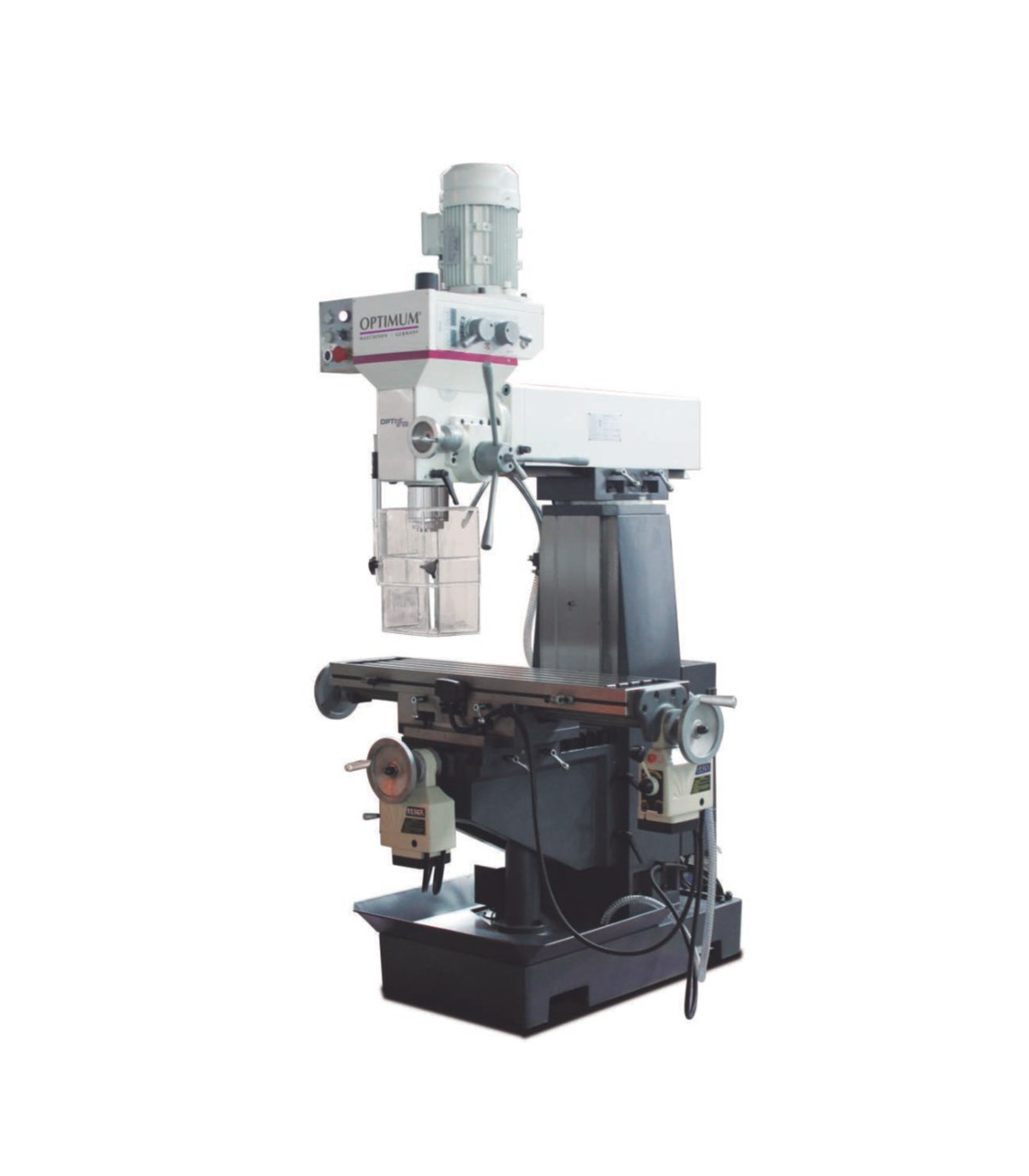

Fresadora de utillaje con motor de dos velocidades MT 50 E OPTIMUM

Fresadora de utillaje con motor de dos velocidades MT 50 E OPTIMUM. La fresadora MT 50 E OPTIMUM combina un diseño de fundición que reduce vibraciones y una caja de engranajes en aceite. Con mesa sólida, tope ajustable y panel de control intuitivo, es ideal para perforar y fresar. Su cabezal se inclina ± 45°, y cuenta con refrigeración, lámpara LED y protección contra virutas, garantizando seguridad al usuario. Con un peso de 760 kg, es perfecta para trabajos precisos en acero de alto rendimiento.

CARACTERÍSTICAS

• Diseño de fundición que absorbe las vibraciones
• Caja de engranajes en baño de aceite con ruedas dentadas rectificadas y templadas
• Dispositivo refrigerante
• Lámpara LED
• Mesa transversal sólida y de dimensiones generosas, mecanizada con precisión en la superficie con ranuras en T y guías ajustables.
• Rieles guía ajustables
• Tope final de carrera ajustable del eje X
• Ajuste mecánico de la caña para perforación mediante palanca de caña
• Rotación derecha/izquierda
• Embrague para cambiar de alimentación gruesa manual a alimentación fina manual
• Panel de control fácil de usar
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 40 vatios

Dimensiones y pesos

Longitud aprox. 1360 milímetros

Ancho/profundidad aprox. 1150 milímetros

Altura aprox. 2080 milímetros

Peso aproximado. 760 kilogramos

Cabezal de perforación/fresado

Rango de inclinación del cabezal de la fresadora-taladradora ± 45°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 63 milímetros

Fresa de eje de tamaño máximo 25 milímetros

Acero de alto rendimiento para perforación (S235JR) 30 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 25 milímetros

Datos eléctricos

Salida del motor de accionamiento 0,75 / 1,5 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Mesa de fresado horizontal

Longitud de la mesa 1000 milímetros

Ancho de la mesa 240 milímetros

Holgura mínima del husillo vertical - mesa de fresado 60 milímetros

Holgura máxima entre el husillo vertical y la mesa de fresado 360 milímetros

Tamaño de la ranura en T 14 milímetros

Número de ranura en T 4

Rotación 45°

Capacidad máxima de carga 150 kilos

Eje

Manual del eje X 580 milímetros

Manual del eje Y 230 milímetros

Manual del eje Z 320 milímetros

Eje X automático 500 milímetros

Eje Y automático 150 milímetros

Husillo vertical

Alcanzar desde hasta 250 – 650 milímetros

Mandril de husillo SK 40 DIN 2080

Rango de velocidad 115 – 1750 min¯¹

Número de marchas 8

Barra de apriete M16

Funcionamiento normal del husillo vertical 0,85 / 1,5 kW

Trazo de pluma 120 milímetros

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Portabrocas de araña 3-16 mm / B 18
• portabrocas de mandril ISO40 / B18
• Tuercas en T
• Extractor
• Adaptador ISO40-MK 3
• Adaptador MK 3-MK 2
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora de utillaje con motor de dos velocidades MT 50 E OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- ISO 40: El cono ISO 40 forma parte de una serie de conos cónicos que se utilizan para asegurar herramientas en el husillo de la máquina. Esta norma establece las dimensiones y tolerancias para garantizar la intercambiabilidad y la precisión en la sujeción de las herramientas.
