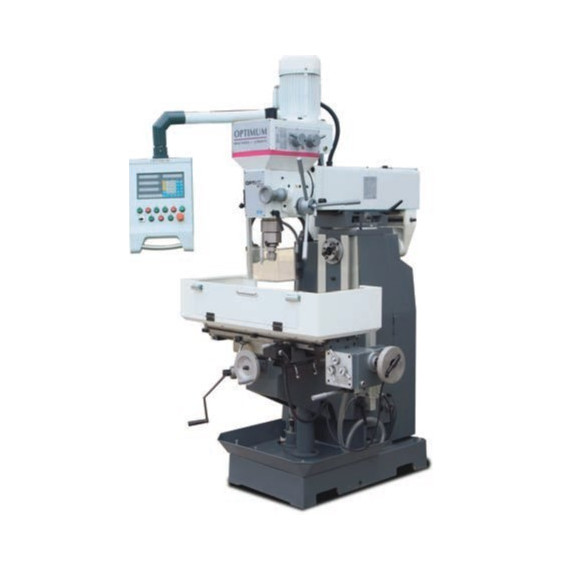

Fresadora de utillaje multifuncional MT 50 OPTIMUM

Fresadora de utillaje multifuncional MT 50 OPTIMUM. La fresadora multifuncional MT 50 OPTIMUM presenta un diseño robusto de hierro fundido que minimiza vibraciones. Cuenta con caja de engranajes en aceite, mesa sólida con ranuras en T y cabezal inclinable ± 45°. Incluye refrigeración, lámpara halógena y pantalla protectora regulable para garantizar seguridad. Con un peso de 820 kg y dimensiones generosas, es ideal para perforar y fresar acero de alto rendimiento, ofreciendo precisión y facilidad de uso.

CARACTERÍSTICAS

• Diseño pesado y sólido hecho de hierro fundido gris de alta calidad que absorbe las vibraciones.
• Caja de engranajes en baño de aceite con ruedas dentadas rectificadas y templadas
• Dispositivo refrigerante
• Lámpara halógena para máquina con haz enfocado
• Mesa transversal sólida y de dimensiones generosas, mecanizada con precisión en la superficie con ranuras en T y guías ajustables.
• El cabezal de fresado se puede inclinar ± 45º
• Rotación derecha/izquierda
• El eje X se mueve con el volante o a través del dispositivo de alimentación de la mesa.
• Tope automático del eje X
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

Potencia de accionamiento de la(s) bomba(s) de refrigerante 40 vatios

Dimensiones y pesos

Longitud aprox. 1290 milímetros

Ancho/profundidad aprox. 1090 milímetros

Altura aprox. 2170 milímetros

Peso aproximado. 820 kilogramos

Cabezal de perforación/fresado

Rango de giro del cabezal del molino ± 45°

Salida de perforación/fresado

Tamaño máximo del cabezal de fresado 100 milímetros

Fresa de eje de tamaño máximo 25 milímetros

Acero de alto rendimiento para perforación (S235JR) 30 milímetros

Acero de alto rendimiento para perforación continua (S235JR) 25 milímetros

Datos eléctricos

Valor nominal total 4,5 kW

Tensión de alimentación 400 voltios

Frecuencia de red 50 Hz

Velocidad de alimentación

Eje X 24 – 720 mm/min

Husillo horizontal

Salida del motor de accionamiento 1,5 kW

Alcanzar 0 – 185 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 60 – 1350 min¯¹

Número de marchas 9

Mesa de fresado horizontal

Longitud de la mesa 1000 milímetros

Ancho de la mesa 240 milímetros

Tamaño de la ranura en T 14 milímetros

Número de ranura en T 4

Capacidad máxima de carga 160 kilos

Eje

Manual del eje X 580 milímetros

Manual del eje Y 200 milímetros

Manual del eje Z 340 milímetros

Eje X automático 500 milímetros

Husillo vertical

Alcanzar desde hasta 240 – 650 milímetros

Mandril de husillo ISO 40 DIN 2080

Rango de velocidad 115 – 1750 min¯¹

Número de marchas 8

Funcionamiento normal del husillo vertical 1,1 / 2,2 kW

Trazo de pluma 120 milímetros

VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Portabrocas de corona dentada 1 - 16 mm / B 18
• portabrocas de mandril ISO40 / B18
• Husillo de fresado horizontal con contracojinete, alojamiento para fresa lateral Ø 22 mm, Ø 27 mm
• Adaptador ISO 40/MK3
• Adaptador ISO 40/MK2
• Varilla de apriete vertical y horizontal
• Tuercas en T
• Eyector
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora de utillaje multifuncional MT 50 OPTIMUM es adecuada para:

• Industria de mecanizado de metales
• Fabricación de piezas de precisión
• Talleres de prototipos
• Producción de componentes industriales
• Elaboración de piezas personalizadas
• Mecanizado de acero y otros materiales
• Proyectos que requieren alta concentricidad y precisión

CERTIFICACIÓN

- ISO 40: El cono ISO 40 forma parte de una serie de conos cónicos que se utilizan para asegurar herramientas en el husillo de la máquina. Esta norma establece las dimensiones y tolerancias para garantizar la intercambiabilidad y la precisión en la sujeción de las herramientas.
