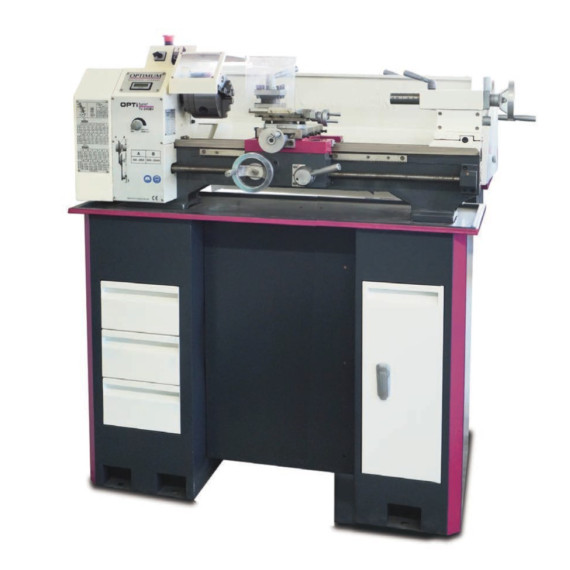

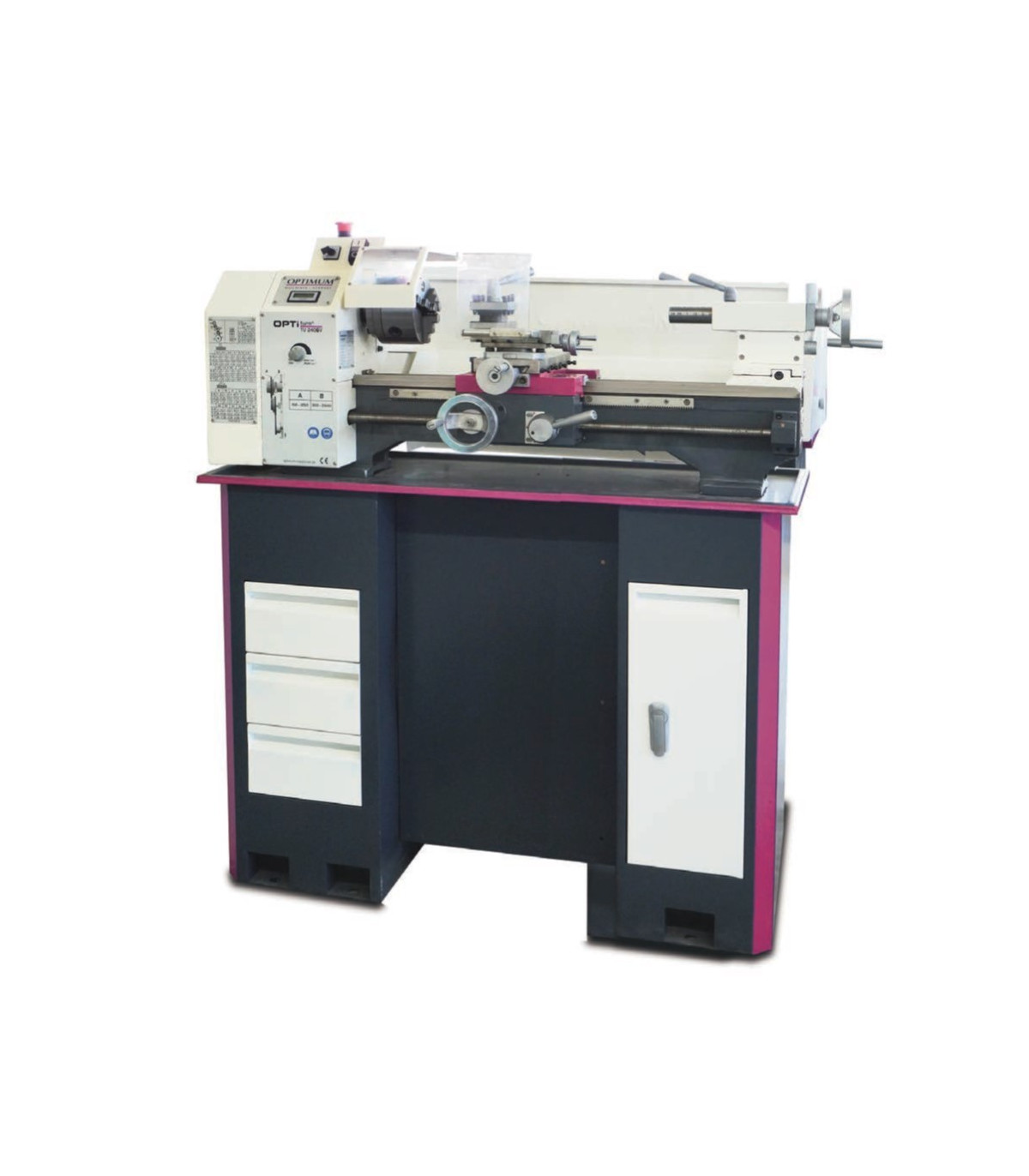

Torno de sobremesa TU 2406 Vario OPTIMUM

Torno de sobremesa TU 2406 Vario OPTIMUM. El torno de sobremesa TU 2406 Vario OPTIMUM destaca por su precisión en la fabricación y su guía de eje Z templada. Con una concentricidad de punta del husillo mejor que 0,009 mm y un husillo almacenado en cojinetes sinterizados, garantiza un rendimiento excepcional. Su trineo elaborado con precisión y volantes ajustables permite un manejo fácil. Incluye un portaherramientas cuádruple, mandril de 3 mordazas y un contrapunto ajustable. Con un motor de 1,1 kW y pantalla digital, es ideal para trabajos exigentes.

CARACTERÍSTICAS

• Fabricado con precisión
• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,009 mm
• Husillos trapezoidales enrollados
• Husillo almacenado en dos cojinetes sinterizados
• Dos rodamientos de rodillos cónicos en calidad P5
• Trineo elaborado con precisión
• Volantes con escala fina ajustable 0,04 / 0,01 mm
• Portaherramientas cuádruple
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Concentricidad - mandril mejor que 0,05 mm
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Rotación derecha/izquierda conmutable en el panel de control
• Contrapunto para torneado cónico ajustable ± 5 mm
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción.
• Interruptor de impacto de parada de emergencia
• cojinete de empuje
• Amplios accesorios
• Mandril de torno de 3 mordazas incluido en el suministro estándar
• Valor estable

TU 2406V

• Cambio de velocidad fácilmente ajustable mediante potenciómetro
• Pantalla de velocidad digital
• Filtro EMC clase C1

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1250 milímetros
• Ancho/profundidad aprox. 594 milímetros
• Altura aprox. 484 milímetros
• Peso aproximado. 125 kilos

Datos eléctricos

• Salida del motor de accionamiento 1,1 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Parcelas

• Paso métrico 0,4 – 3,5 mm/vuelta
• Número de pasos métricos 14
• Campo imperial 44 – 10 Gg/1"
• Número de pasos imperiales 12

Rango de velocidad

• Número de marchas 2
• Rango de velocidad 150 – 2500 min¯¹
• Control de velocidad ajustable electrónicamente

Huso

• Mandril de husillo cilíndrico Ø 52 mm
• Diámetro del orificio del husillo/diámetro del paso de la varilla 21 milímetros
• Altura máxima del portaherramientas 12 milímetros
• Cono del husillo MK 3

Normas y certificaciones

• Estándar DIN EN 55011
• Nivel EMC C1

Contrapunto

• Arrojar MK 2
• Trazo de pluma 60 milímetros

Ejes

• Corredera superior de desplazamiento 75 milímetros
• Carro transversal de viaje 120 milímetros
• Silla de carruaje de viaje 550 milímetros

Áreas de trabajo

• Altura máxima 125 milímetros
• Ancho máximo 550 milímetros
• Diámetro de giro sobre la bancada de la máquina 250 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 148 milímetros
• Ancho de la cama 133 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 125 mm, excitación central
• Punto de centrado fijo MK 2 y MK 3
• Mamparo
• Sartén para patatas fritas
• Portaherramientas cuádruple
• Juego de cambio de marchas
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de sobremesa TU 2406 Vario OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- DIN EN 55011: La normativa DIN EN 55011 se refiere a los límites y métodos de medición de la emisión de interferencias electromagnéticas de equipos industriales, científicos y médicos. Esta norma establece criterios para asegurar que los dispositivos no generen interferencias que puedan afectar a otros equipos electrónicos y también define los niveles permitidos de radiación electromagnética. Es esencial para garantizar el cumplimiento en el diseño y uso de equipos que operan en entornos donde la compatibilidad electromagnética es crucial.
