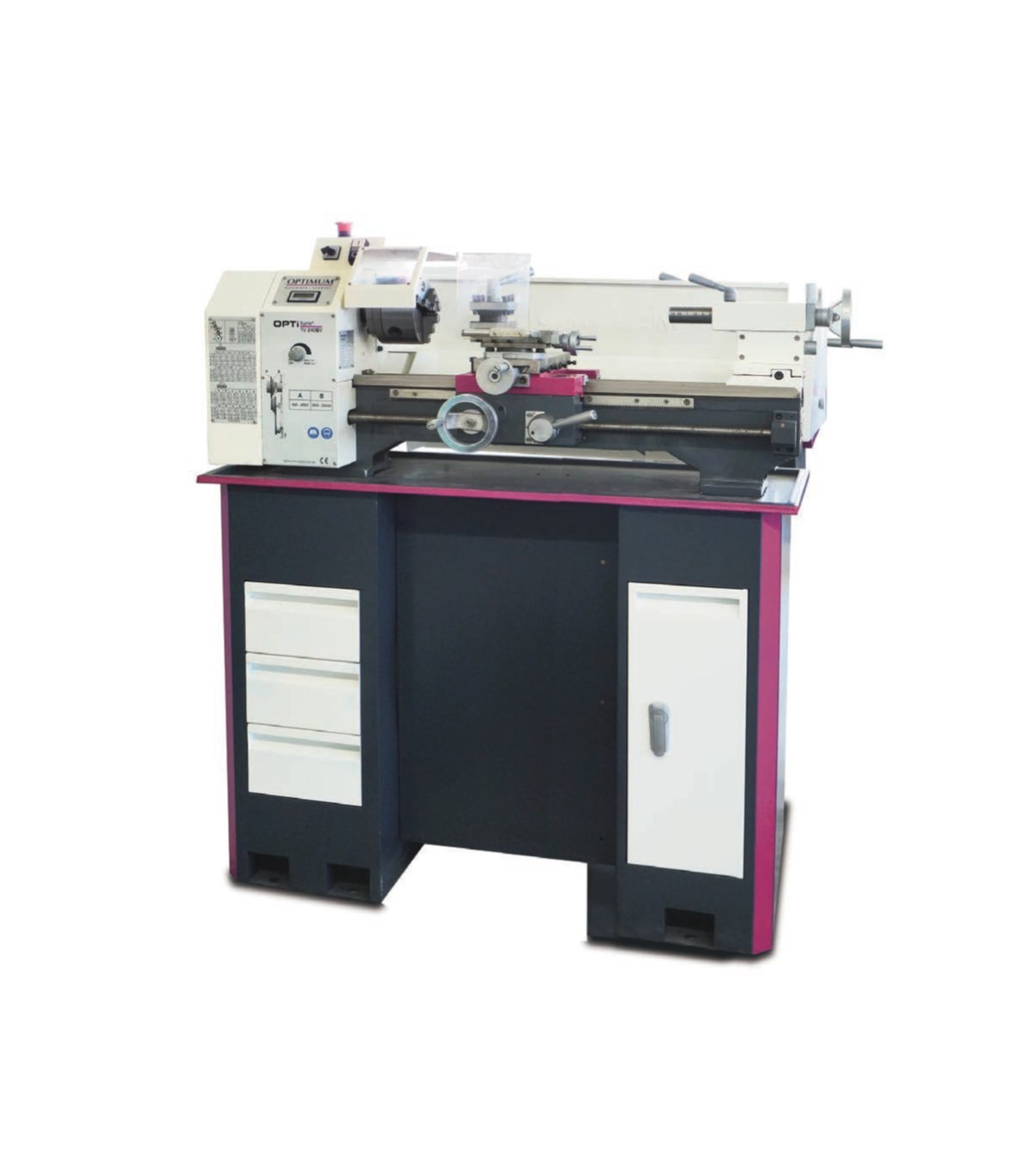

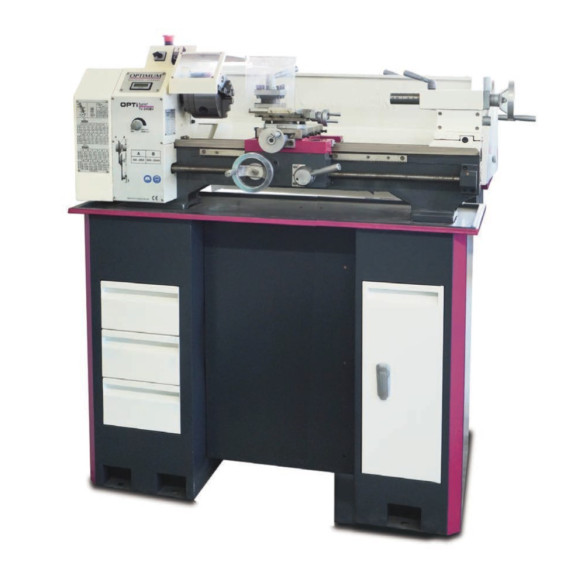

Torno de bancada TU 2406 Vario OPTIMUM

Torno de bancada TU 2406 Vario OPTIMUM. O torno de bancada TU 2406 Vario OPTIMUM destaca pela sua precisão na fabricação e sua guia de eixo Z temperada. Com uma concentricidade de ponta do eixo melhor que 0,009 mm e um eixo armazenado em rolamentos sinterizados, garante um desempenho excepcional. Seu carro elaborado com precisão e volantes ajustáveis permite um manuseio fácil. Inclui um porta-ferramentas quádruplo, mandril de 3 garras e um contraponto ajustável. Com um motor de 1,1 kW e tela digital, é ideal para trabalhos exigentes.

CARACTERÍSTICAS

• Fabricado com precisão
• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo melhor que 0,009 mm
• Eixos trapezoidais enrolados
• Eixo armazenado em dois rolamentos sinterizados
• Dois rolamentos de rolos cônicos em qualidade P5
• Carro elaborado com precisão
• Volantes com escala fina ajustável 0,04 / 0,01 mm
• Porta-ferramentas quádruplo
• Todas as guias podem ser ajustadas por tiras de cunha.
• Concentricidade - mandril melhor que 0,05 mm
• Eixo de avanço para corte de roscas ou torneamento longitudinal automático
• Rotação direita/esquerda comutável no painel de controle
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas através de alavanca de fixação.
• Interruptor de impacto de parada de emergência
• rolamento de empuxo
• Acessórios amplos
• Mandril de torno de 3 garras incluído no fornecimento padrão
• Valor estável

TU 2406V

• Troca de velocidade facilmente ajustável através de potenciômetro
• Tela de velocidade digital
• Filtro EMC classe C1

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1250 milímetros
• Largura/profundidade aprox. 594 milímetros
• Altura aprox. 484 milímetros
• Peso aproximado. 125 quilos

Dados elétricos

• Saída do motor de acionamento 1,1 kW
• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Passagens

• Passo métrico 0,4 – 3,5 mm/volta
• Número de passos métricos 14
• Campo imperial 44 – 10 Gg/1"
• Número de passos imperiais 12

Faixa de velocidade

• Número de marchas 2
• Faixa de velocidade 150 – 2500 min¯¹
• Controle de velocidade ajustável eletronicamente

Eixo

• Mandril de eixo cilíndrico Ø 52 mm
• Diâmetro do furo do eixo/diâmetro do passo da barra 21 milímetros
• Altura máxima do porta-ferramentas 12 milímetros
• Cono do eixo MK 3

Normas e certificações

• Padrão DIN EN 55011
• Nível EMC C1

Contraponto

• Arrojar MK 2
• Traço de pluma 60 milímetros

Eixos

• Corrediça superior de deslocamento 75 milímetros
• Carro transversal de viagem 120 milímetros
• Silla de carruagem de viagem 550 milímetros

Áreas de trabalho

• Altura máxima 125 milímetros
• Largura máxima 550 milímetros
• Diâmetro de giro sobre a bancada da máquina 250 milímetros
• Diâmetro de oscilação acima do carro de planejamento 148 milímetros
• Largura da cama 133 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Plato de torno de três garras Ø 125 mm, excitação central
• Ponto de centragem fixo MK 2 e MK 3
• Mamparo
• Frigideira para fritar
• Porta-ferramentas quádruplo
• Conjunto de troca de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada TU 2406 Vario OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para garantir que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.
