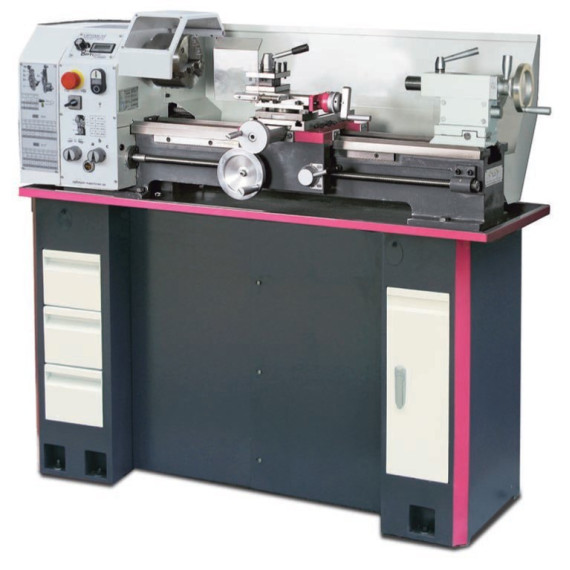

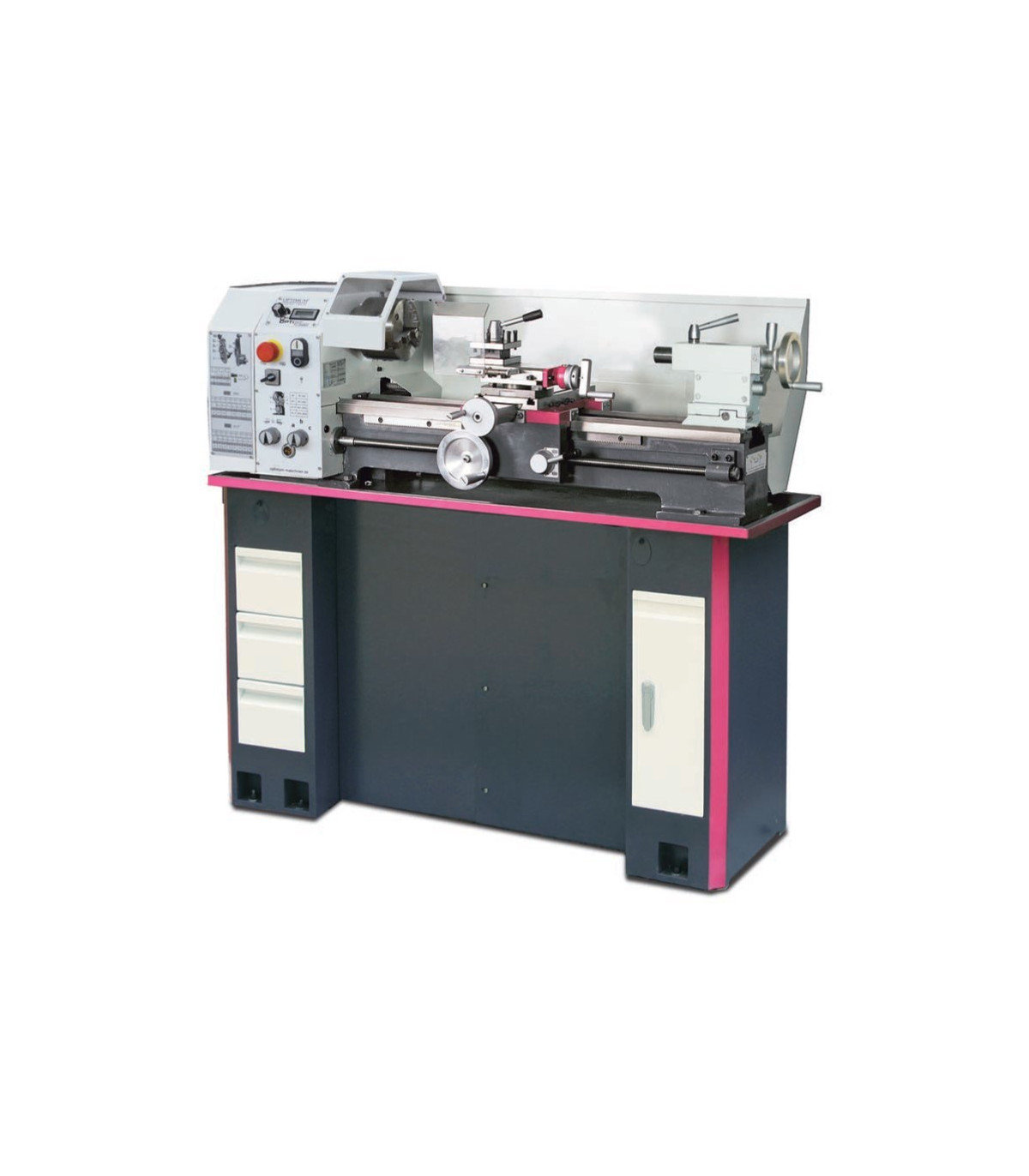

Torno con precisión para metal TU 2506 400 V OPTIMUM

Torno con precisión para metal TU 2506 400 V OPTIMUM. El torno TU 2506 400 V OPTIMUM destaca por su precisión con una concentricidad de husillo ≤ 0,009 mm. Su potente motor sin mantenimiento, guías ajustables y un lecho de fundición gris aseguran un rendimiento óptimo. Incluye un mandril de 3 mordazas, portaherramientas cuádruple y un contrapunto ajustable para torneado cónico. Además, cuenta con un sistema de cambio de velocidad y ajuste rápido sin herramientas, permitiendo al usuario ser productivo desde el primer momento.

CARACTERÍSTICAS

• Fabricado con precisión
• Motor potente y sin mantenimiento
• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo ≤ 0,009 mm
• Concentricidad en el mandril del torno ≤ 0,04 mm
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Husillo almacenado en dos cojinetes sinterizados
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Rotación derecha/izquierda conmutable en el panel de control
• Husillos trapezoidales enrollados
• Cojinete de empuje
• Rodamientos de rodillos cónicos en calidad P5
• Husillo principal endurecido montado sobre cojinetes de rodillos cónicos de precisión ajustables
• Nariz de husillo endurecida con orificio de husillo de Ø 26 mm
• Volantes en el carro con escala fina ajustable 0,04 / 0,01 mm
• Carro superior deslizable sobre carro transversal
• Protección contra virutas en la corredera superior
• Lecho de prisma fuertemente acanalado de fundición gris, templado por inducción y rectificado con precisión
• Contrapunto para torneado cónico ajustable ± 5 mm
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas del contrapunto mediante una palanca de sujeción
• Interruptor de impacto de parada de emergencia
• Portaherramientas cuádruple
• Mandril de torno de 3 mordazas incluido en el suministro estándar
• Juego de engranajes de cambio incluido en el suministro estándar para el corte de roscas
• Totalmente equipado, lo que permite al usuario ser productivo inmediatamente después de la puesta en servicio.
• TU 2506VB: Cambio de velocidad fácilmente ajustable mediante potenciómetro

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1250 milímetros
• Ancho/profundidad aprox. 585 milímetros
• Altura aprox. 475 milímetros
• Peso aproximado. 138 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 0,75 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,07 – 0,4 mm/rev
• Número de avances longitudinales 6

Parcelas

• Paso métrico 0,2 – 4 mm/rev
• Número de pasos métricos 21
• Campo imperial 56 – 8 Gg/1"
• Número de pasos imperiales 21

Rango de velocidad

• Número de marchas 6 pasos
• Rango de velocidad 125 – 2000 min¯¹

Huso

• Mandril de husillo cono corto
• Diámetro del orificio del husillo/diámetro del paso de la varilla 26 milímetros
• Altura máxima del portaherramientas 12 milímetros
• Cono del husillo MT 4

Contrapunto

• Arrojar MK 2
• Trazo de pluma 65 milímetros
• Diámetro de la pluma 30 milímetros

Ejes

• Corredera superior de desplazamiento 70 milímetros
• Carro transversal de viaje 110 milímetros
• Silla de carruaje de viaje 550 milímetros

Áreas de trabajo

• Altura máxima 125 milímetros
• Ancho máximo 550 milímetros
• Diámetro de giro sobre la bancada de la máquina 246 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 149 milímetros
• Ancho de la cama 134 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Plato de torno de tres mordazas Ø 125 mm, excitación central
• Punto de centrado fijo MK 2 y MK 4
• Portaherramientas cuádruple de 12 mm
• Herramienta de torno HSS
• Mamparo
• Sartén para patatas fritas
• Juego de cambio de marchas
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno con precisión para metal TU 2506 400 V OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal
