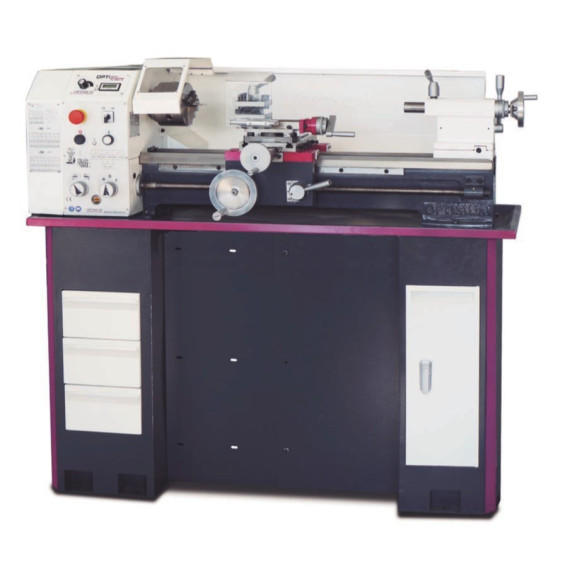

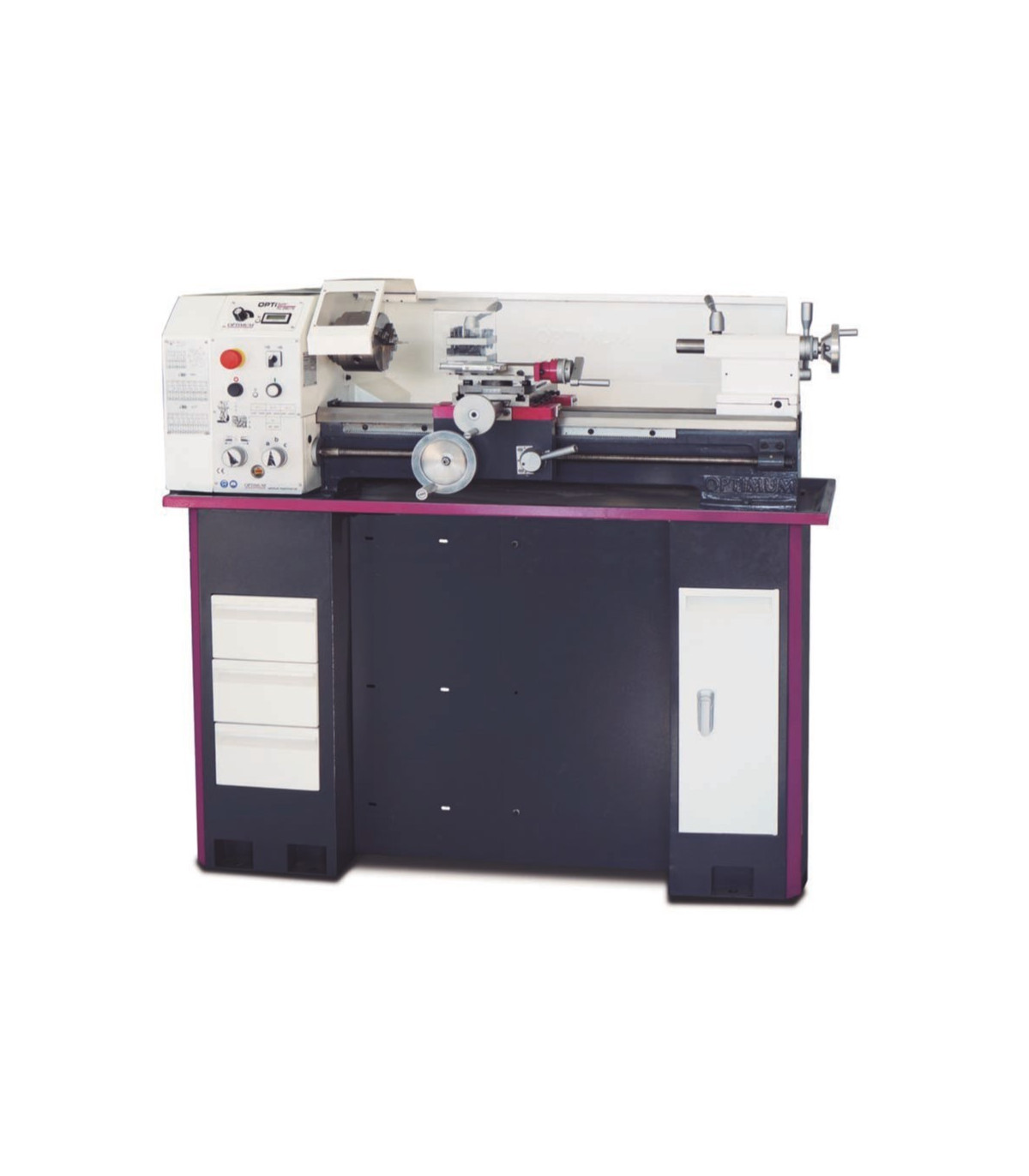

Torno con precisión de concentricidad TU 2807 230 V OPTIMUM

Torno con precisión de concentricidad TU 2807 230 V OPTIMUM. El torno TU 2807 230 V OPTIMUM ofrece procesamiento preciso con una concentricidad mejor que 0,009 mm. Su potente motor sin mantenimiento y lecho de fundición gris garantizan un rendimiento superior. Incluye un mandril de 3 mordazas y portaherramientas cuádruple. Con un sistema de engranaje suave y ajuste rápido, permite un uso eficiente y productivo. Además, cuenta con rotación derecha/izquierda y un contrapunto ajustable para torneado cónico, ideal para trabajos exigentes desde el primer momento.

CARACTERÍSTICAS

• Procesamiento preciso
• Motor potente y sin mantenimiento
• Lecho de prisma fuertemente acanalado de fundición gris, templado por inducción y rectificado con precisión
• Engranaje de alimentación de funcionamiento suave con engranajes redondeados que funcionan en un baño de aceite
• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,009 mm
• Concentricidad en el mandril del torno mejor que 0,04 mm
• Accionamiento automático de husillo longitudinal/de avance
• Husillo de avance para corte de roscas o torneado longitudinal automático
• Portaherramientas cuádruple
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Rotación derecha/izquierda conmutable en el panel de control
• Husillo principal endurecido montado sobre cojinetes de rodillos cónicos de precisión ajustables
• Rodamientos de rodillos cónicos en calidad P5
• Nariz de husillo endurecida con orificio de husillo de Ø 26 mm
• Husillos trapezoidales enrollados
• Protección contra virutas en la corredera superior
• Carro superior deslizable sobre carro transversal
• Contrapunto para torneado cónico ajustable ± 5 mm
• Contrapunto y volante con escala fina ajustable de 0,02 mm
• Ajuste rápido, sencillo y sin herramientas mediante palanca de sujeción.
• Husillo almacenado en dos cojinetes sinterizados
• Juego de engranajes de cambio en el volumen de suministro estándar para el corte de roscas
• Volantes en el carro con escala fina ajustable 0,04 / 0,01 mm
• Cojinete de empuje
• Mandril de torno de 3 mordazas incluido en el suministro estándar
• Interruptor de impacto de parada de emergencia
• Totalmente equipado, lo que permite al usuario ser productivo inmediatamente después de la puesta en servicio.

TU 2807V

• Variador de CC silencioso, potente y sin escobillas con excelentes características de control
• Revestimiento de acero de alta precisión para mayores velocidades.
• Cambio de velocidad fácilmente ajustable mediante potenciómetro
• Pantalla de velocidad digital

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1370 milímetros
• Ancho/profundidad aprox. 640 milímetros
• Altura aprox. 535 milímetros
• Peso aproximado. 196 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 0,85 kW
• Tensión de alimentación 230 V
• Frecuencia de red 50 Hz

Alimentación

• Rango de alimentación longitudinal 0,07 – 0,4 mm/rev
• Número de avances longitudinales 6

Parcelas

• Paso métrico 0,2 – 3,5 mm/vuelta
• Número de pasos métricos 18
• Campo imperial 56 – 8 Gg/1"
• Número de pasos imperiales 21

Rango de velocidad

• Número de marchas 6
• Rango de velocidad 150 – 2000 min¯¹

Huso

• Mandril de husillo cono corto
• Diámetro del orificio del husillo/diámetro del paso de la varilla 26 milímetros
• Altura máxima del portaherramientas 12 milímetros
• Cono del husillo MT 4

Contrapunto

• Arrojar MT 3
• Trazo de pluma 85 milímetros
• Diámetro de la pluma 30 milímetros

Ejes

• Corredera superior de desplazamiento 60 milímetros
• Carro transversal de viaje 160 milímetros
• Silla de carruaje de viaje 580 milímetros

Áreas de trabajo

• Altura máxima 140 milímetros
• Ancho máximo 700 milímetros
• Diámetro de giro sobre la bancada de la máquina 266 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 170 milímetros
• Ancho de la cama 180 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Mandril de torno de tres mordazas Ø 125 mm, sujeción centrada
• Punto de centrado fijo MK 2 y MK 4
• Soporte cuádruple de acero de 12 mm
• Herramienta de torno HSS
• Mamparo
• Sartén para patatas fritas
• Juego de cambio de marchas
• Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno con precisión de concentricidad TU 2807 230 V OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal
