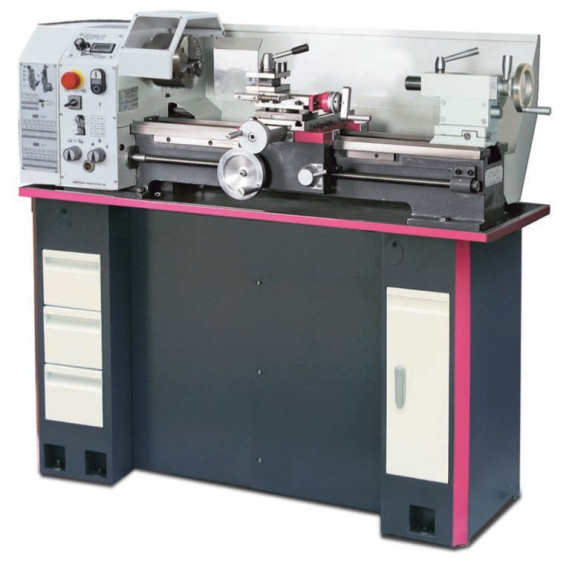

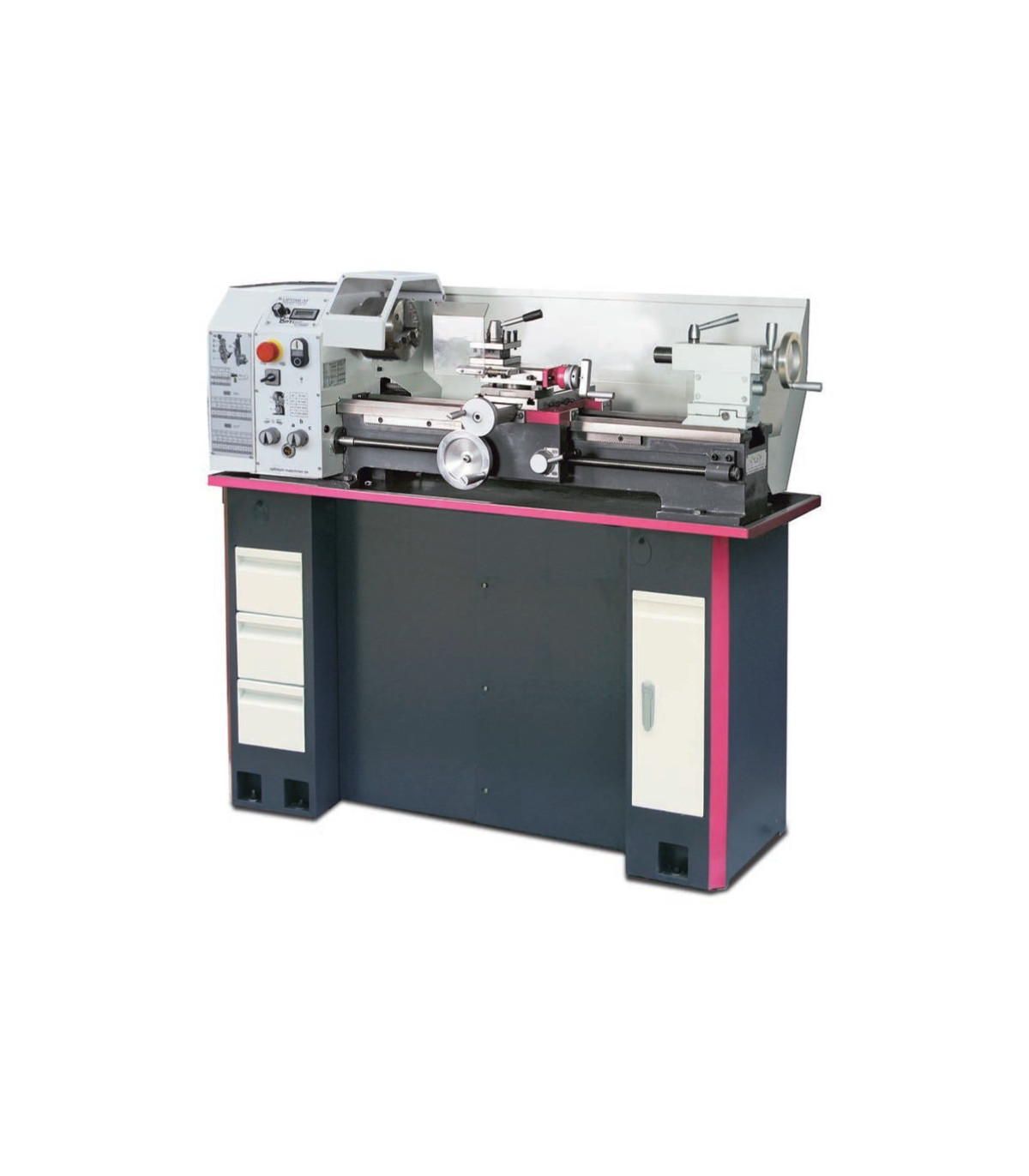

Tournevis de précision pour métal TU 2506 400 V OPTIMUM

Tour de précision pour métal TU 2506 400 V OPTIMUM. Le tour TU 2506 400 V OPTIMUM se distingue par sa précision avec une concentricité de broche ≤ 0,009 mm. Son puissant moteur sans entretien, ses guides réglables et son lit en fonte grise garantissent des performances optimales. Il comprend un mandrin à 3 mors, un porte-outil quadruple et un contre-point réglable pour le tournage conique. De plus, il dispose d'un système de changement de vitesse et d'un réglage rapide sans outils, permettant à l'utilisateur d'être productif dès le premier instant.

CARACTÉRISTIQUES

• Fabriqué avec précision
• Moteur puissant et sans entretien
• Guide de l'axe Z trempé et rectifié
• Concentricité garantie de la pointe de broche ≤ 0,009 mm
• Concentricité dans le mandrin du tour ≤ 0,04 mm
• Broche d'avance pour le filetage ou le tournage longitudinal automatique
• Broche montée sur deux roulements frittés
• Toutes les guides peuvent être ajustées par des bandes en coin.
• Rotation droite/gauche commutable sur le panneau de contrôle
• Vis trapézoïdales enroulées
• Palier de poussée
• Roulements à rouleaux coniques de qualité P5
• Broche principale durcie montée sur des roulements à rouleaux coniques de précision réglables
• Nez de broche durci avec orifice de broche de Ø 26 mm
• Volants sur le chariot avec échelle fine réglable 0,04 / 0,01 mm
• Chariot supérieur glissant sur le chariot transversal
• Protection contre les copeaux sur le glissière supérieure
• Lit de prisme fortement cannelé en fonte grise, trempé par induction et rectifié avec précision
• Contre-point pour tournage conique réglable ± 5 mm
• Contre-point et volant avec échelle fine réglable de 0,02 mm
• Ajustement rapide, simple et sans outils du contre-point par un levier de serrage
• Interrupteur d'impact d'arrêt d'urgence
• Porte-outil quadruple
• Mandrin de tour à 3 mors inclus dans la livraison standard
• Jeu de pignons de changement inclus dans la livraison standard pour le filetage
• Entièrement équipé, permettant à l'utilisateur d'être productif immédiatement après la mise en service.
• TU 2506VB : Changement de vitesse facilement réglable par potentiomètre

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Longueur env. 1250 millimètres
• Largeur/profondeur env. 585 millimètres
• Hauteur env. 475 millimètres
• Poids approximatif. 138 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 0,75 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,07 – 0,4 mm/tr
• Nombre d'avances longitudinales 6

Pas

• Pas métrique 0,2 – 4 mm/tr
• Nombre de pas métriques 21
• Champ impérial 56 – 8 Gg/1"
• Nombre de pas impériaux 21

Plage de vitesse

• Nombre de vitesses 6 vitesses
• Plage de vitesse 125 – 2000 min¯¹

Broche

• Mandrin de broche conique court
• Diamètre de l'orifice de la broche/diamètre du passage de la tige 26 millimètres
• Hauteur maximale du porte-outil 12 millimètres
• Conique de la broche MT 4

Contre-point

• Jet MK 2
• Trajet de la plume 65 millimètres
• Diamètre de la plume 30 millimètres

Axes

• Glissière supérieure de déplacement 70 millimètres
• Chariot transversal de voyage 110 millimètres
• Selle de chariot de voyage 550 millimètres

Zones de travail

• Hauteur maximale 125 millimètres
• Largeur maximale 550 millimètres
• Diamètre de rotation sur le banc de la machine 246 millimètres
• Diamètre d'oscillation au-dessus du chariot de planage 149 millimètres
• Largeur du lit 134 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin de tour à trois mors Ø 125 mm, excitation centrale
• Pointe de centrage fixe MK 2 et MK 4
• Porte-outil quadruple de 12 mm
• Outil de tour HSS
• Paroi
• Poêle à frire
• Jeu de changement de vitesses
• Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de précision pour métal TU 2506 400 V OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale
