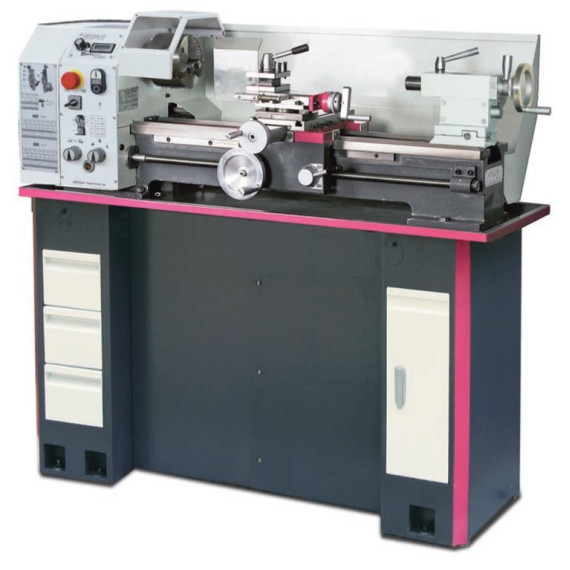

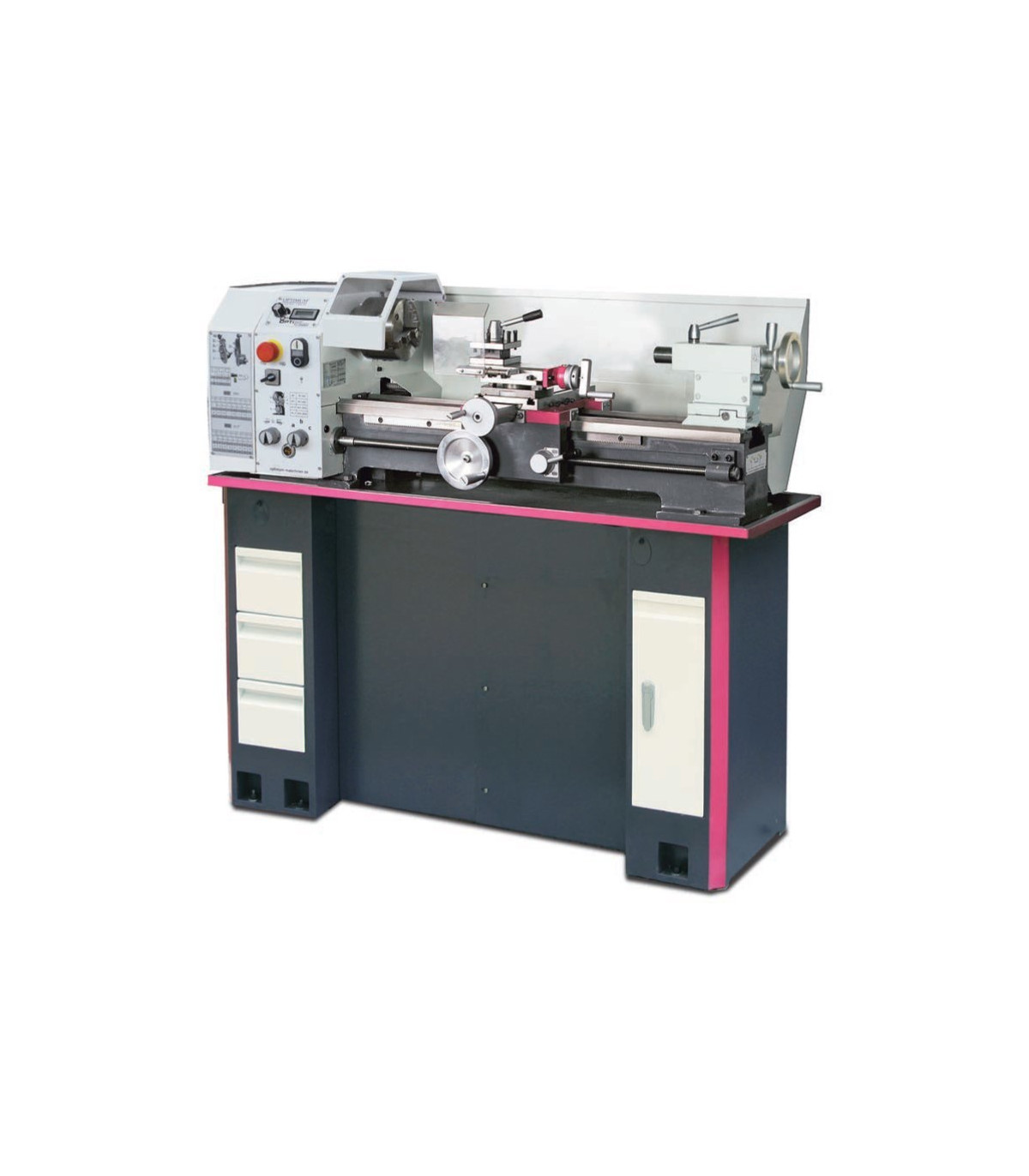

Torno com precisão para metal TU 2506 400 V OPTIMUM

Torno com precisão para metal TU 2506 400 V OPTIMUM. O torno TU 2506 400 V OPTIMUM destaca-se pela sua precisão com uma concentricidade de eixo ≤ 0,009 mm. Seu potente motor sem manutenção, guias ajustáveis e um leito de fundição cinza garantem um desempenho ótimo. Inclui um mandril de 3 garras, porta-ferramentas quádruplo e um contraponto ajustável para torneamento cônico. Além disso, conta com um sistema de troca de velocidade e ajuste rápido sem ferramentas, permitindo ao usuário ser produtivo desde o primeiro momento.

CARACTERÍSTICAS

• Fabricado com precisão
• Motor potente e sem manutenção
• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo ≤ 0,009 mm
• Concentricidade no mandril do torno ≤ 0,04 mm
• Eixo de avanço para corte de roscas ou torneamento longitudinal automático
• Eixo armazenado em dois rolamentos sinterizados
• Todas as guias podem ser ajustadas por tiras de cunha.
• Rotação direita/esquerda comutável no painel de controle
• Eixos trapezoidais enrolados
• Rolamento de empurrão
• Rolamentos de rolos cônicos na qualidade P5
• Eixo principal endurecido montado sobre rolamentos de rolos cônicos de precisão ajustáveis
• Ponta do eixo endurecida com orifício de eixo de Ø 26 mm
• Volantes no carro com escala fina ajustável 0,04 / 0,01 mm
• Carro superior deslizante sobre carro transversal
• Proteção contra aparas na corrediça superior
• Leito de prisma fortemente canalizado de fundição cinza, temperado por indução e retificado com precisão
• Contraponto para torneamento cônico ajustável ± 5 mm
• Contraponto e volante com escala fina ajustável de 0,02 mm
• Ajuste rápido, simples e sem ferramentas do contraponto por meio de uma alavanca de fixação
• Interruptor de impacto de parada de emergência
• Porta-ferramentas quádruplo
• Mandril de torno de 3 garras incluído no fornecimento padrão
• Conjunto de engrenagens de troca incluído no fornecimento padrão para o corte de roscas
• Totalmente equipado, permitindo ao usuário ser produtivo imediatamente após a colocação em serviço.
• TU 2506VB: Troca de velocidade facilmente ajustável por meio de potenciômetro

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1250 milímetros
• Largura/profundidade aprox. 585 milímetros
• Altura aprox. 475 milímetros
• Peso aproximado. 138 quilogramas

Dados elétricos

• Saída do motor de acionamento 0,75 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,07 – 0,4 mm/rev
• Número de avanços longitudinais 6

Parcelas

• Passo métrico 0,2 – 4 mm/rev
• Número de passos métricos 21
• Campo imperial 56 – 8 Gg/1"
• Número de passos imperiais 21

Faixa de velocidade

• Número de marchas 6 passos
• Faixa de velocidade 125 – 2000 min¯¹

Eixo

• Mandril de eixo cono curto
• Diâmetro do orifício do eixo/diâmetro do passo da barra 26 milímetros
• Altura máxima do porta-ferramentas 12 milímetros
• Cono do eixo MT 4

Contraponto

• Arrojar MK 2
• Traço de pluma 65 milímetros
• Diâmetro da pluma 30 milímetros

Eixos

• Corrediça superior de deslocamento 70 milímetros
• Carro transversal de viagem 110 milímetros
• Silla de carruagem de viagem 550 milímetros

Áreas de trabalho

• Altura máxima 125 milímetros
• Largura máxima 550 milímetros
• Diâmetro de giro sobre a bancada da máquina 246 milímetros
• Diâmetro de oscilação acima do carro de planeamento 149 milímetros
• Largura da cama 134 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Plato de torno de três garras Ø 125 mm, excitação central
• Ponto de centragem fixo MK 2 e MK 4
• Porta-ferramentas quádruplo de 12 mm
• Ferramenta de torno HSS
• Mamparo
• Sartén para batatas fritas
• Conjunto de troca de marchas
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno com precisão para metal TU 2506 400 V OPTIMUM é adequado para:

• Mecanização de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal
