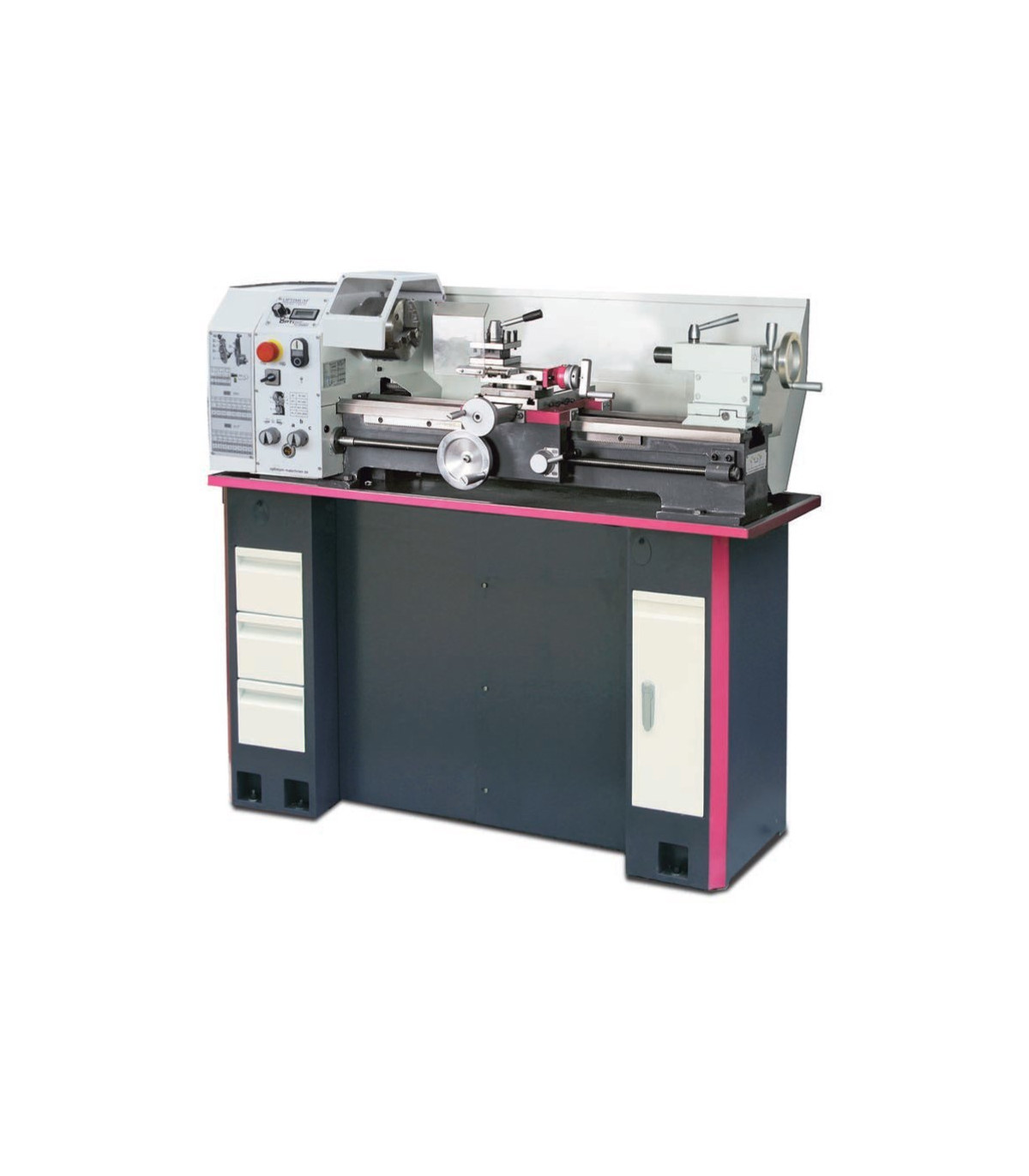

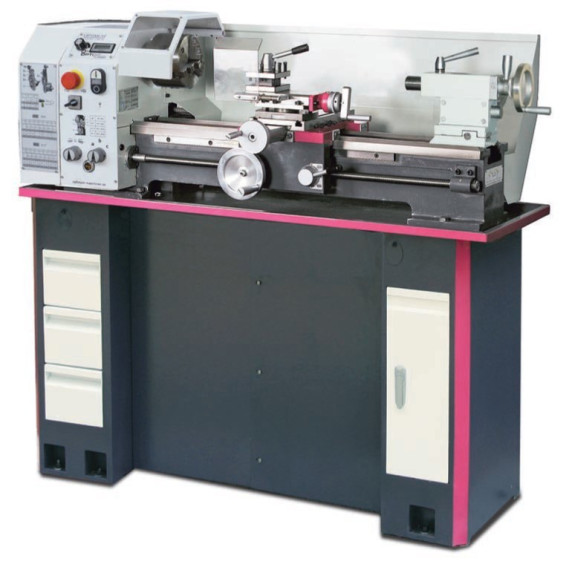

Tornio con precisione per metallo TU 2506 400 V OPTIMUM

Torni con precision per metallo TU 2506 400 V OPTIMUM. Il tornio TU 2506 400 V OPTIMUM si distingue per la sua precisione con una concentricità dell'albero ≤ 0,009 mm. Il suo potente motore senza manutenzione, guide regolabili e un letto in ghisa grigia garantiscono prestazioni ottimali. Include un mandrino a 3 griffe, un portautensili quadruplo e un contropunto regolabile per tornitura conica. Inoltre, è dotato di un sistema di cambio di velocità e di regolazione rapida senza attrezzi, permettendo all'utente di essere produttivo fin dal primo momento.

CARATTERISTICHE

• Fabbricato con precisione
• Motore potente e senza manutenzione
• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta dell'albero ≤ 0,009 mm
• Concentricità nel mandrino del tornio ≤ 0,04 mm
• Albero di avanzamento per taglio di filetti o tornitura longitudinale automatica
• Albero supportato da due cuscinetti sinterizzati
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra commutabile dal pannello di controllo
• Alberi trapezoidali avvolti
• Cuscinetto di spinta
• Cuscinetti a rulli conici di qualità P5
• Albero principale indurito montato su cuscinetti a rulli conici di precisione regolabili
• Testa dell'albero indurita con foro dell'albero di Ø 26 mm
• Volanti sul carro con scala fine regolabile 0,04 / 0,01 mm
• Carro superiore scorrevole su carro trasversale
• Protezione contro i trucioli nella slitta superiore
• Letto a prisma fortemente scanalato in ghisa grigia, temprato per induzione e rettificato con precisione
• Contropunto per tornitura conica regolabile ± 5 mm
• Contropunto e volante con scala fine regolabile di 0,02 mm
• Regolazione rapida, semplice e senza attrezzi del contropunto tramite una leva di bloccaggio
• Interruttore di emergenza di arresto
• Portautensili quadruplo
• Mandrino del tornio a 3 griffe incluso nella fornitura standard
• Set di ingranaggi di cambio incluso nella fornitura standard per il taglio di filetti
• Completamente attrezzato, consentendo all'utente di essere produttivo immediatamente dopo l'avviamento.
• TU 2506VB: Cambio di velocità facilmente regolabile tramite potenziometro

SPECIFICHE TECNICHE

Dimensioni e pesi

• lunghezza circa 1250 millimetri
• Larghezza/profondità circa 585 millimetri
• Altezza circa 475 millimetri
• Peso approssimativo. 138 chilogrammi

Dati elettrici

• Potenza del motore di azionamento 0,75 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Alimentazione

• Intervallo di alimentazione longitudinale 0,07 – 0,4 mm/rev
• Numero di avanzamenti longitudinali 6

Filettature

• Passo metrico 0,2 – 4 mm/rev
• Numero di passi metrici 21
• Campo imperiale 56 – 8 Gg/1"
• Numero di passi imperiali 21

Intervallo di velocità

• Numero di marce 6 passi
• Intervallo di velocità 125 – 2000 min¯¹

Albero

• Mandrino dell'albero cono corto
• Diametro del foro dell'albero/diametro del passaggio della barra 26 millimetri
• Altezza massima del portautensili 12 millimetri
• Cono dell'albero MT 4

Contropunto

• Getto MK 2
• Tratto della penna 65 millimetri
• Diametro della penna 30 millimetri

Assi

• Slitta superiore di spostamento 70 millimetri
• Carro trasversale di viaggio 110 millimetri
• Sella del carro di viaggio 550 millimetri

Aree di lavoro

• Altezza massima 125 millimetri
• Larghezza massima 550 millimetri
• Diametro di tornitura sulla base della macchina 246 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 149 millimetri
• Larghezza del letto 134 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Piastra del tornio a tre griffe Ø 125 mm, eccitazione centrale
• Punto di centraggio fisso MK 2 e MK 4
• Portautensili quadruplo di 12 mm
• Utensile da tornio HSS
• Paratia
• Padella per patatine fritte
• Set di cambio marce
• Utensile operativo

PER QUALE TIPO DI LAVORO È ADATTO

Il Tornio con precisione per metallo TU 2506 400 V OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Istruzione
• Industria artigianale
