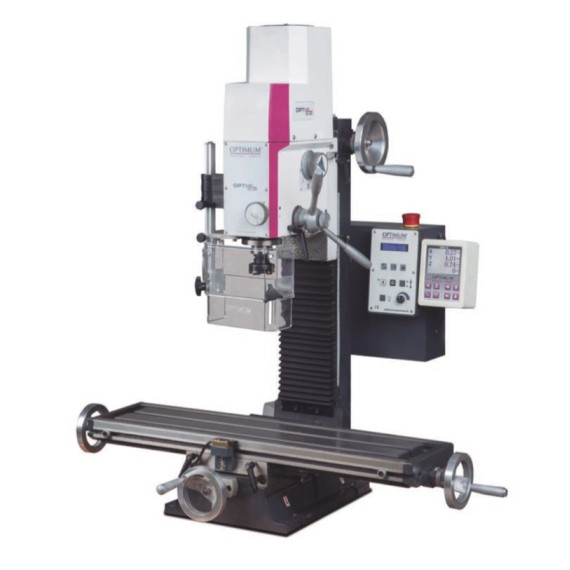

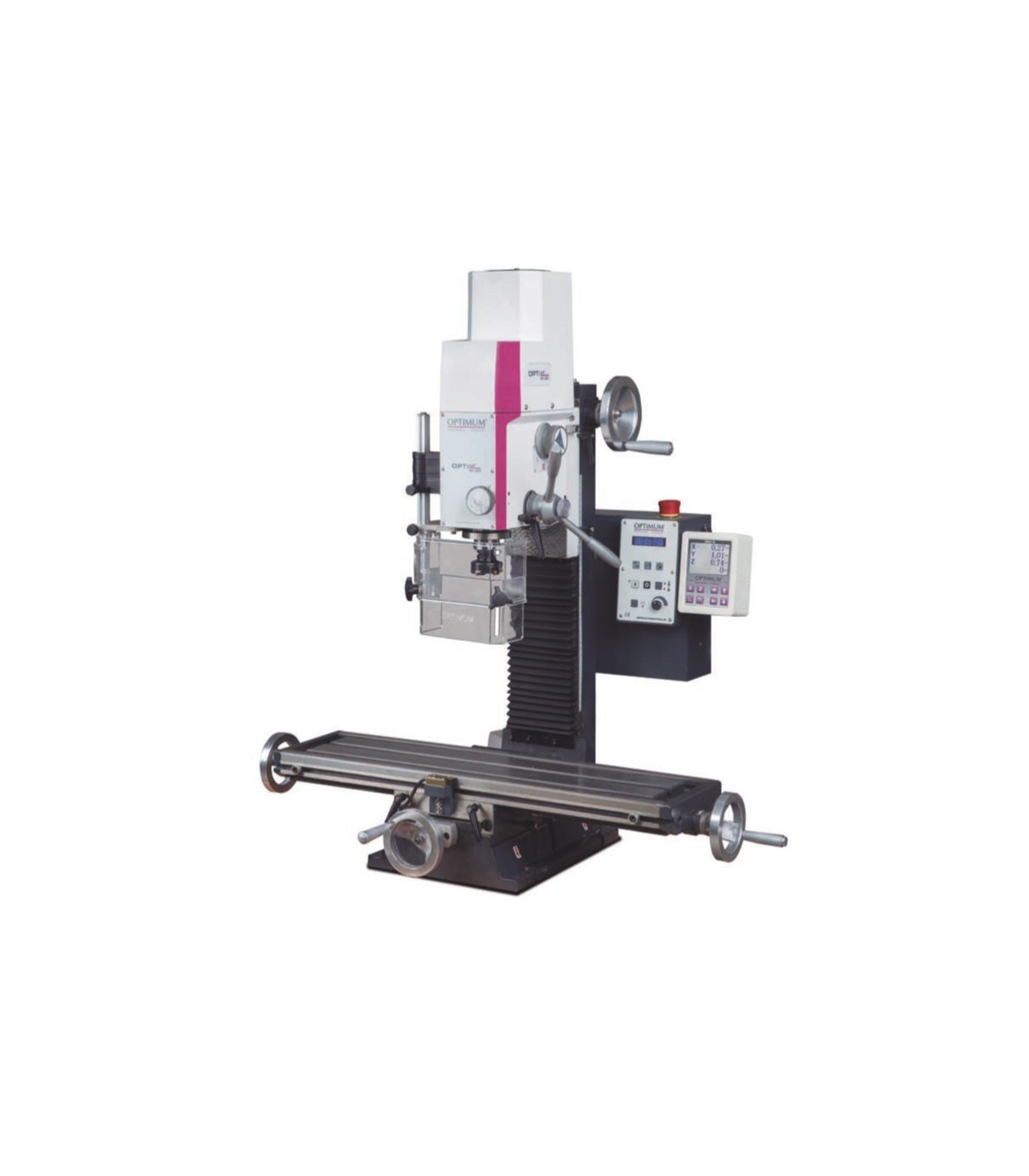

Fraiseuse robuste de grande précision MH 22 V OPTIMUM

Fraiseuse robuste de grande précision MH 22 V OPTIMUM. La fraiseuse MH 22 V OPTIMUM est robuste et précise, avec une haute concentricité et un puissant moteur à courant continu. Sa table transversale généreuse, son tête inclinable à ±60° et sa protection contre les copeaux garantissent un travail efficace. De plus, elle est équipée de butées réglables, d'un interrupteur d'urgence et d'un système électrique sécurisé. Avec des dimensions de 745x650x950 mm et un poids de 120 kg, elle est idéale pour le perçage et le fraisage de haute précision en métallurgie.

CARACTÉRISTIQUES

• Usinage de précision
• Haute concentricité grâce aux roulements à rouleaux coniques ≤ 0,015 mm mesurés dans le manchon
• Moteur avec rapport de transmission à deux étages pour une transmission de puissance moteur puissante.
• Puissant moteur à courant continu avec surveillance de courant permanente
• Système électrique de sécurité en version 24 volts
• Électronique de contrôle avec contrôle de relais intégré
• Table transversale massive et de dimensions généreuses, usinée avec précision en surface, avec rainures en T et guides réglables
• Butées finales réglables
• Guide de queue d'aronde stable avec coins réglables
• Alimentation fine
• Interrupteur d'arrêt d'urgence
• La tête de perçage/fraisage peut être inclinée ±60°
• Rotation droite/gauche
• Lampe de machine
• Orifice pour faciliter la lubrification de l'écrou trapézoïdal
• Roulements à billes à contact angulaire à double rangée sur les axes, réglables sans jeu
• Jeu de l'écrou d'alimentation réglable et réajustable
• Écran de protection réglable en hauteur avec micro-interrupteur pour éviter la projection de copeaux et de pièces, pour une protection maximale de l'utilisateur.
• Axes X, Y et Z avec rainure préparée pour l'installation ultérieure de bandes magnétiques
• Soufflet comme protection de guide

SPÉCIFICATIONS TECHNIQUES

Table croisée

• Jeu de l'écrou vertical - table transversale 360 millimètres
• Dimensions et poids
• Longueur approx. 745 millimètres
• Largeur/profondeur approx. 650 millimètres
• Hauteur approx. 950 millimètres
• Poids approximatif. 120 kilos

Tête de perçage/fraisage

• Plage de rotation de la tête de fraisage ± 60°

Sortie de perçage/fraisage

• Taille maximale de la tête de fraisage 52 millimètres
• Fraise de diamètre maximum 12 millimètres
• Acier haute performance pour perçage (S235JR) 20 millimètres
• Acier haute performance pour perçage continu (S235JR) 16 millimètres

Données électriques

• Sortie du moteur d'entraînement 0,95 kW
• Tension d'alimentation 230 V
• Fréquence du réseau 50 Hz

Table de fraisage horizontale

• Longueur de la table 700 millimètres
• Largeur de la table 180 millimètres
• Taille de la rainure en T 12 millimètres
• Nombre de rainures en T 3
• Espacement des rainures en T 63 millimètres
• Capacité de charge maximale 50 kilos

Normes et certifications

• Norme DIN EN 55011
• Niveau EMC C2

Axes

• Manuel de l'axe X 480 millimètres
• Manuel de l'axe Y 175 millimètres
• Manuel de l'axe Z 270 millimètres

Écrou vertical

• Portée 170 millimètres
• Mandrin d'écrou BT 20
• Plage de vitesse 90 – 3000 min¯¹
• Nombre de vitesses 2
• Contrôle de vitesse électronique
• Diamètre de la broche 60 millimètres
• Course de la broche 40 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse robuste de grande précision MH 22 V OPTIMUM est adaptée pour :

• Usinage des métaux
• Fabrication de composants
• Prototypage
• Maintenance industrielle
• Artisanat et modélisme

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et les méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de rayonnement électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements fonctionnant dans des environnements où la compatibilité électromagnétique est cruciale.

- Niveau EMC C2 : Le niveau EMC C2 se réfère à une norme de compatibilité électromagnétique (EMC) qui s'applique aux équipements et systèmes électriques et électroniques. Plus précisément, le niveau C2 indique des exigences pour l'émission d'interférences et l'immunité aux perturbations électromagnétiques dans des environnements industriels. Les dispositifs conformes à ce niveau sont conçus pour fonctionner sans causer d'interférences significatives à d'autres équipements et pour résister aux perturbations externes, ce qui est crucial dans des environnements où divers dispositifs électroniques coexistent.
