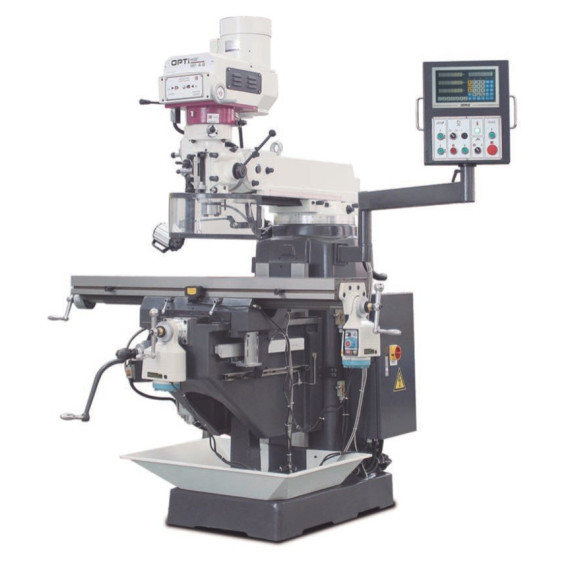

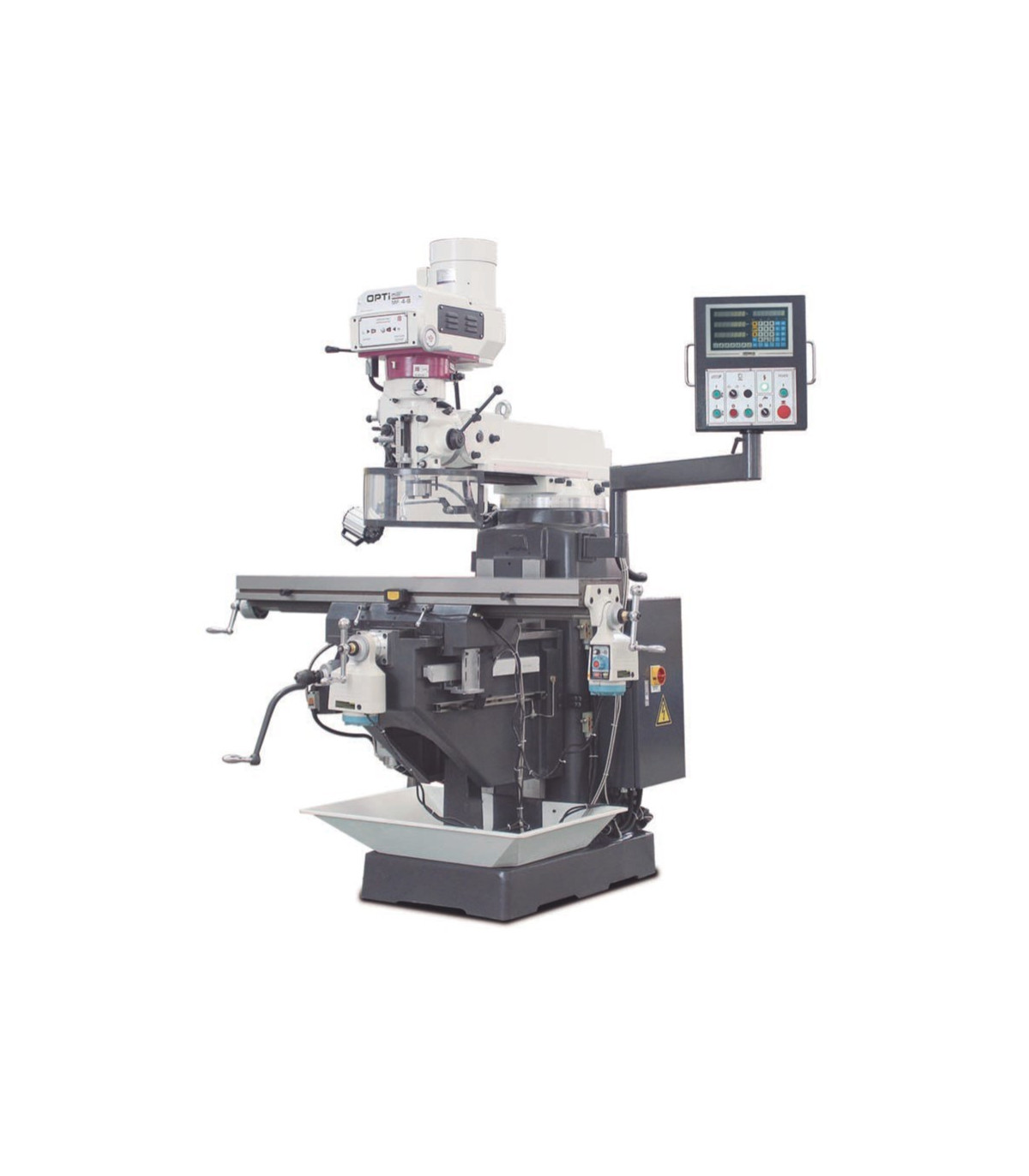

Fraiseuse perceuse pour travaux complexes MF 4-B OPTIMUM

Fraiseuse perceuse pour travaux complexes MF 4-B OPTIMUM. La fraiseuse perceuse MF 4-B OPTIMUM est idéale pour des travaux complexes. Son design robuste en fonte garantit une haute concentricité, avec une plage d'inclinaison de tête de ± 45°. Elle comprend une table solide, des dispositifs de refroidissement et un contrôle de vitesse variable, offrant précision et sécurité à l'utilisateur. Avec un poids de 1260 kg et des dimensions généreuses, elle est parfaite pour des tâches exigeantes en acier haute performance.

CARACTÉRISTIQUES

• Design solide fabriqué en fonte Meehanite de haute qualité.
• Haute concentricité grâce au roulement à rouleaux coniques, ≤ 0,01 mm mesuré dans le manchon
• Axe X et Z avec guide de queue d'aronde ajustable de 55°
• Axe Y avec guide plat ajustable
• Dispositif de refroidissement
• Table croisée solide et de dimensions généreuses, avec finition de surface précise et butées finales ajustables
• Le tête de perçage/fraisage peut être inclinée ± 45
• Alimentation automatique de la broche, 3 étapes 0,04 - 0,15 mm/tr
• Micro-alimentation de précision
• Butée de profondeur de perçage ajustable avec échelle millimétrique, lisible de l'avant
• Rotation droite/gauche
• Contrôle de vitesse infiniment variable
• Broche de fraisage avec roulement de précision
• Frein de broche mécanique
• Écran de protection réglable en hauteur avec micro-interrupteur, contre les projections de copeaux et de pièces, pour une protection maximale de l'utilisateur.

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

Puissance d'entraînement de la ou des pompes de refroidissement 90 watts

Dimensions et poids

Longueur approx. 2400 millimètres

Largeur/profondeur approx. 2160 millimètres

Hauteur approx. 2300 millimètres

Poids approximatif. 1260 kilogrammes

Tête de perçage/fraisage

Plage d'inclinaison de la tête de la fraiseuse-perceuse verticale ± 45°

Plage de rotation de la tête du fraisage horizontale ± 90°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 76 millimètres

Fraise de broche de taille maximale 25 millimètres

Acier haute performance pour perçage (S235JR) 24 millimètres

Acier haute performance pour perçage continu (S235JR) 20 millimètres

Données électriques

Valeur nominale totale 3 kW

Tension d'alimentation 400 volts

Fréquence du réseau 50 Hz

Table de fraisage horizontale

Longueur de la table 254 millimètres

Largeur de la table 1370 millimètres

Jeu maximum entre la broche verticale et la table de fraisage 405 millimètres

Taille de la rainure en T 16 millimètres

Nombre de rainures en T 3

Espacement des rainures en T 63 millimètres

Capacité maximale de charge 300 kilos

Normes et certifications

Norme DIN EN 55011

Axes

Manuel de l'axe X 820 millimètres

Manuel de l'axe Y 410 millimètres

Manuel de l'axe Z 400 millimètres

Axe X automatique 740 millimètres

Axe Y automatique 330 millimètres

Axe Z automatique 320 millimètres

Broche verticale

Portée de 0 – 420 millimètres

Mandrin de broche ISO 40 DIN 2080

Plage de vitesse 60 – 4200 min¯¹

Nombre de vitesses 2

Contrôle de vitesse mécaniquement continu

Fonctionnement normal de la broche verticale 2,2 kW

Diamètre de la broche 86 millimètres

Course de la broche 127 millimètres

Alimentation du manchon de broche 0,04 / 0,08 / 0,15 mm/tr

Déplacement de la tête de fraisage sur l'axe Y 470 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse perceuse pour travaux complexes MF 4-B OPTIMUM est adaptée pour :

• Industrie de usinage des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Usinage d'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les limites et méthodes de mesure des émissions d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour s'assurer que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux permis de radiation électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements fonctionnant dans des environnements où la compatibilité électromagnétique est cruciale.
