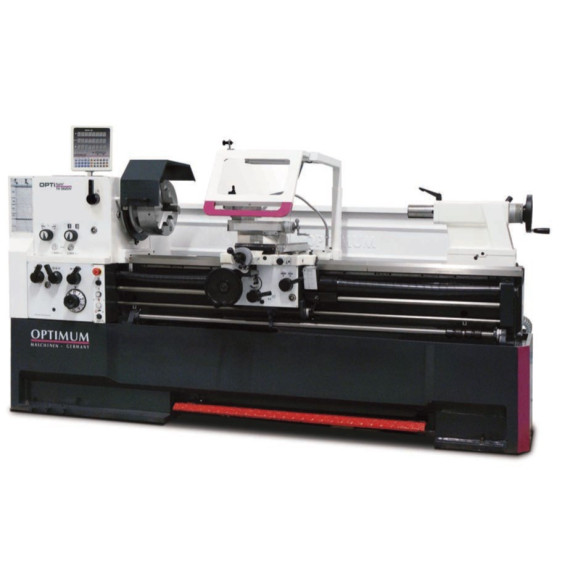

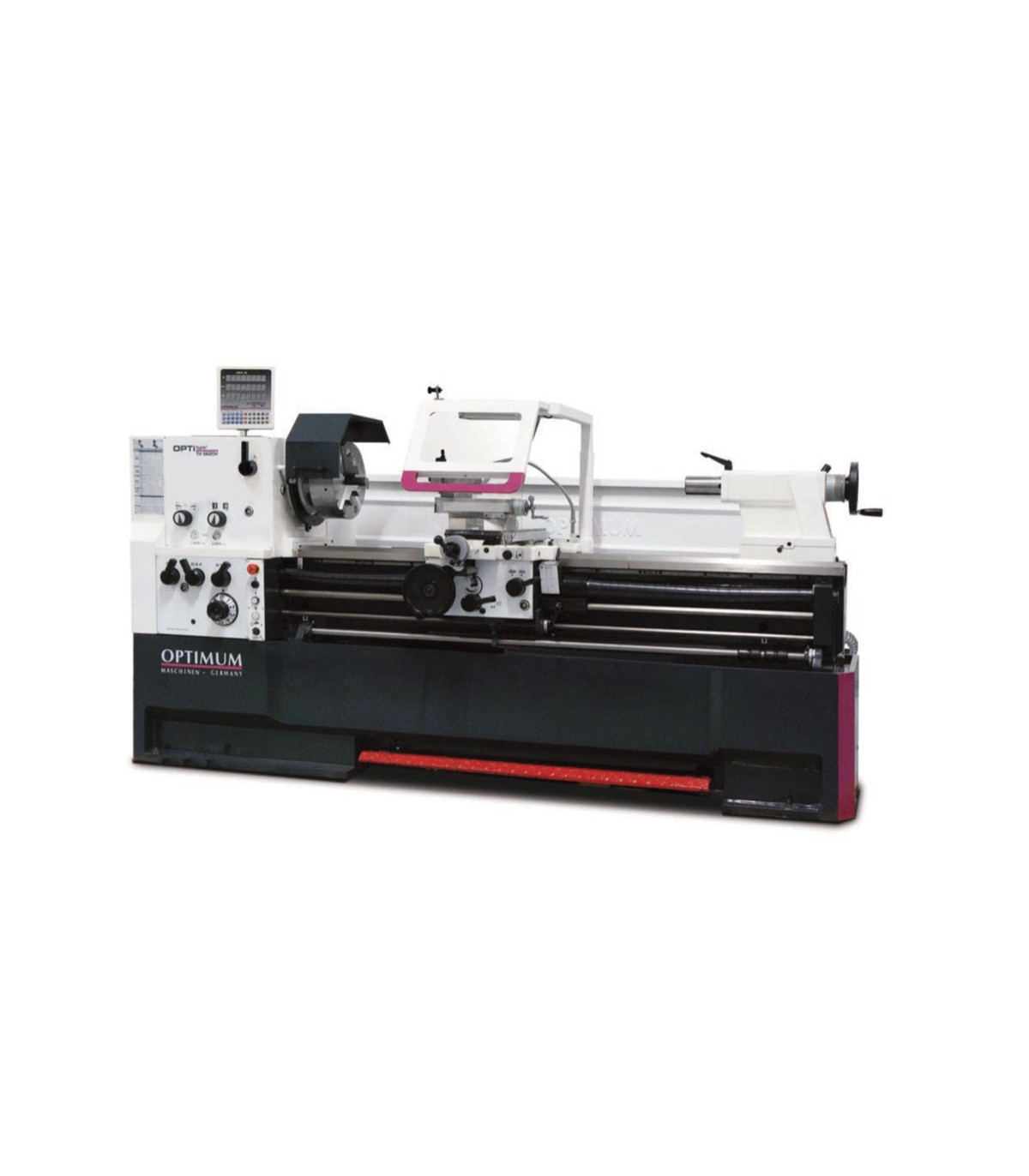

Tour à métaux de banc TH 5630D OPTIMUM

Tour de banc pour pièces métalliques TH 5630D OPTIMUM. Le tour TH 5630D OPTIMUM est idéal pour les pièces métalliques, avec une concentricité de ≤ 0,015 mm. Il offre des guides ajustables, une lubrification centrale et un système de sécurité avancé. Son mandrin et ses axes fonctionnent dans un bain d'huile, garantissant durabilité. Avec un contre-point ajustable et des volants avec échelles fines, il permet une manipulation précise et facile. De plus, il dispose d'un design robuste et d'un dispositif de refroidissement efficace, en faisant un outil essentiel pour des travaux exigeants.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin ≤ 0,015 mm
• Mandrin Camlock DIN ISO 702-2 N° 8
• Couvercle de vis d'avance
• Glissière usinée avec précision
• Tous les guides peuvent être ajustés par des gibs.
• Rotation droite/gauche sur la glissière du lit commutable par mandrin de commutation
• Électronique de sécurité à deux canaux
• Lubrification centrale sur la glissière du lit
• Plage d'ajustement de la glissière supérieure ± 90
• Le mandrin principal fonctionne dans un bain d'huile
• Axes et roues fonctionnant dans un bain d'huile
• Roues dentées à marche douce, trempées, rectifiées et montées avec 2 roulements à rouleaux coniques de précision ajustables.
• Interrupteur avec calcul du cycle de vie, testé selon la norme EN ISO 13849
• Volants avec échelle fine ajustable 0,04 / 0,02 mm
• Volants de sécurité avec fonction de débrayage selon EN23125 sur les axes X et Z
• Engrenages et axes trempés et rectifiés, fonctionnant dans un bain d'huile dans des paliers de précision.
• Levier sélecteur clairement disposé pour changer les vitesses d'avance
• Design fermé de la boîte de vitesses d'alimentation à haute vitesse
• Interrupteur d'impact d'arrêt d'urgence, interrupteur de protection du moteur, interrupteur principal verrouillable
• Dispositif d'arrêt d'urgence avec activation par le pied
• Contre-point pour tournage conique ajustable ± 10 mm
• Contre-point et volant avec échelle fine ajustable de 0,025 mm. Réglage rapide, simple et sans outils par levier de serrage.
• Chaîne porte-câbles pour un guidage soigné des câbles et des tuyaux
• Lit de prisme fortement cannelé, trempé par induction et rectifié avec précision en fonte grise
• Dispositif de refroidissement avec réservoir de liquide de refroidissement séparé avec indicateur de niveau et séparateur d'huile ; vidange et nettoyage faciles et complets selon DIN
• Échelle ajustable du calibre de filetage

SPÉCIFICATIONS TECHNIQUES

Système de lubrification de refroidissement

• Sortie de la pompe de refroidissement 125 watts

Dimensions et poids

• Longueur approx. 4450 millimètres
• Largeur/profondeur approx. 1150 millimètres
• Hauteur approx. 1650 millimètres
• Poids approximatif. 3000 kilos

Données électriques

• Sortie du moteur d'entraînement 7,5 kW
• Valeur nominale totale 8,5 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Alimentation

• Plage d'alimentation longitudinale 0,059 – 1,646 mm/tr
• Nombre d'avances longitudinales 35
• Plage d'alimentation plate 0,020 – 0,573 mm/tr
• Nombre d'alimentations plates 35

Pas

• Pas métrique 0,2 – 14 mm/tr
• Nombre de pas métriques 47
• Champ impérial 112 – 2 Gg/1"
• Nombre de pas impériaux 60
• Pas diamétral 4 – 112 ppp
• Nombre de pas diamétraux 50
• Pas de filetage modulaire 0,1 – 7 mm/tr
• Nombre de pas de filetage modulaires 34

Plage de vitesse

• Nombre de vitesses 12
• Plage de vitesse 25 – 1600 min¯¹

Mandrin

• Mandrin de broche Verrou de came DIN ISO 702-2 n° 8
• Diamètre du trou de la broche/diamètre du passage de la tige 80 millimètres
• Hauteur maximale du porte-outil 25 millimètres
• Cono de la broche MT 7

Contre-point

• Jet MK 5
• Trajet de la plume 180 millimètres
• Diamètre de la plume 75 millimètres

Axes

• Glissière supérieure de déplacement 130 millimètres
• Chariot transversal de déplacement 316 millimètres
• Selle de montage pour chariot de déplacement 2710 millimètres

Zones de travail

• Hauteur maximale 280 millimètres
• Largeur maximale 2910 millimètres
• Diamètre de rotation sur le banc de la machine 560 millimètres
• Diamètre d'oscillation sur le pont du lit 790 millimètres
• Diamètre d'oscillation au-dessus du chariot de planeur 355 millimètres
• Longueur de rotation sur le pont du lit 170 millimètres
• Largeur du lit 350 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de biseau fixe Ø max. 165 mm
• Pas de biseau mobile Ø max. 95 mm
• Lumière LED pour machine
• TH 5615D-TH 5630D : Manchon réducteur MK 7 / MK 5
• TH 5620V : Manchon réducteur Ø 113 mm / MK 5
• Point de centrage fixe MK 5
• Point de centrage fixe et tournant MK 5
• Support en acier à changement rapide 7-C
• Support en acier 32 x 150 type D pour ciseaux carrés
• Calibre de filetage
• Remplissage initial de la machine avec huile de qualité
• Jeu de changement de vitesses
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de banc pour pièces métalliques TH 5630D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints selon le risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- EN 23125 : La norme EN 23125 aborde la sécurité dans la manipulation de matériaux en vrac, établissant des exigences pour la conception et l'utilisation d'équipements, garantissant la sécurité des opérateurs et minimisant les risques.
