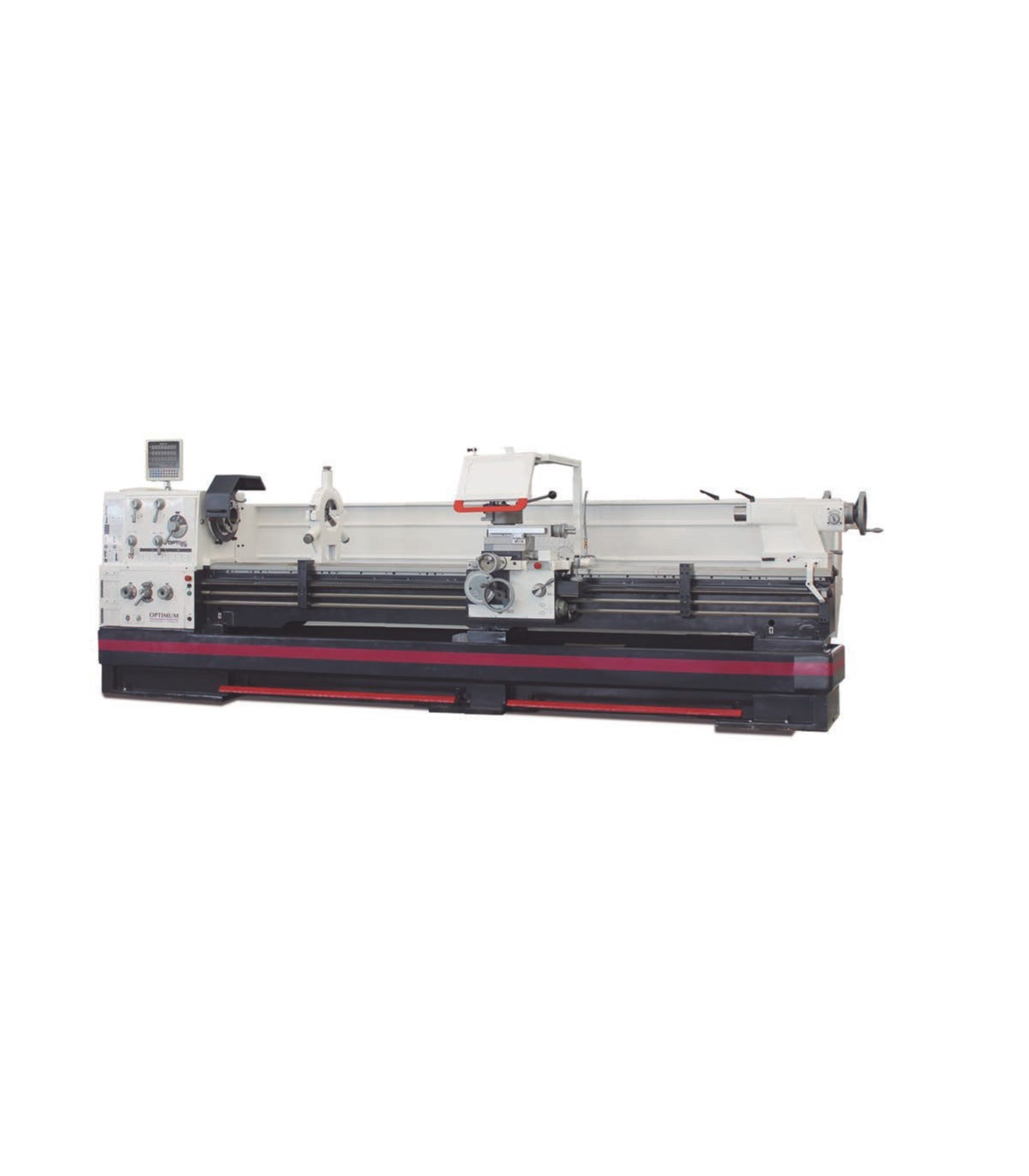

Tour de banc avec haute flexibilité TH 6620D OPTIMUM

Tour de banc avec haute flexibilité TH 6620D OPTIMUM. Le tour de banc TH 6620D OPTIMUM se distingue par sa haute flexibilité et sa précision. Avec un guide d'axe Z trempé et une concentricité supérieure à 0,015 mm, il garantit des performances exceptionnelles. Son design inclut une lubrification centrale, une électronique de sécurité et un système de freinage efficace. De plus, il est équipé de volants de sécurité, d'interrupteurs d'urgence et d'un dispositif de refroidissement facile à nettoyer. Avec des dimensions de 3650x1500x1785 mm et une capacité de charge de 1,4 tonnes par mètre carré, il est idéal pour des travaux exigeants.

CARACTÉRISTIQUES

• Guide d'axe Z trempé et rectifié
• Concentricité garantie de la pointe du mandrin meilleure que 0,015 mm
• Mandrin Camlock DIN ISO 702-2 N° 8
• Couvercle de vis d'avance
• Glissière usinée avec précision
• Tous les guides peuvent être ajustés par des bandes de coin.
• Rotation droite/gauche sur la glissière du banc commutable par vis de commutation
• Électronique de sécurité à deux canaux
• Lubrification centrale sur la glissière du banc
• Plage d'ajustement de la glissière supérieure ± 90
• Engrenages de marche douce, durcis et rectifiés, montés sur 2 roulements à rouleaux coniques de précision ajustables
• Levier sélecteur clairement disposé pour changer les vitesses d'avance
• Conception fermée de la boîte de vitesses d'alimentation à haute vitesse
• Engrenages et axes trempés et rectifiés, fonctionnant dans un bain d'huile dans des roulements de précision.
• Volants découplés et testés selon EN 23125
• Volants de sécurité avec fonction de découplage sur l'axe X
• Volants avec échelle fine ajustable 0,04 / 0,02 mm
• Interrupteur de limite de sécurité avec contacts d'ouverture positive
• Interrupteur avec calcul du cycle de vie, testé selon la norme EN ISO 13849
• Interrupteur d'arrêt d'urgence, interrupteur de protection du moteur, interrupteur principal verrouillable
• Lampe de machine LED
• Chaîne porte-câbles pour un passage soigné des câbles et des tuyaux
• Dispositif d'arrêt d'urgence avec contrôle au pied
• Dispositif de refroidissement avec réservoir de liquide de refroidissement séparé avec indicateur de niveau et séparateur d'huile ; vidange et nettoyage faciles et complets selon DIN
• Frein de moteur électrique avec arrêt rapide d'urgence : arrêt rapide sans surcourse pendant le fonctionnement normal
• Support en acier de changement rapide SWH 9-D
• 1 support en acier 41 x 180 type D pour ciseau carré de 32 mm

SPÉCIFICATIONS TECHNIQUES

Système de lubrifiant de refroidissement

• Sortie de la pompe de refroidissement 150 watts

Dimensions et poids

• Capacité de charge 1,4 tonnes par mètre carré
• Longueur approx. 3650 millimètres
• Largeur/profondeur approx. 1500 millimètres
• Hauteur approx. 1785 millimètres
• Poids approximatif. 3345 kilogrammes

Données électriques

• Sortie du moteur d'entraînement 9 kW
• Valeur nominale totale 10 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz
• Vitesse de mouvement rapide
• Mouvement rapide 3800 mm/min
• Explications sur le mouvement rapide Max. 5 min (30 min de repos)

Alimentation

• Plage d'alimentation longitudinale 0,044 – 1,48 mm/tr
• Nombre d'avances longitudinales 25
• Gamme d'alimentation plane 0,022 – 0,74 mm/tr
• Nombre de nourritures planes 25

Pas

• Pas métrique 0,45 – 120 mm/tr
• Nombre de pas métriques 54
• Champ impérial 80 – 7/16 Gg/1"
• Nombre de pas impériaux 60
• Pas diamétral 7/8 – 160
• Nombre de pas diamétraux 42
• Pas de vis modulaire 0,25 – 60 mm/tr
• Nombre de pas de vis modulaires 46

Plage de vitesse

• Nombre de vitesses 16
• Plage de vitesse 25 – 1600 min¯¹

Mandrin

• Mandrin de broche Verrouillage à came DIN ISO 702-2 n° 8
• Diamètre du trou de la broche/diamètre du passage de la tige 105 millimètres
• Hauteur maximale du porte-outil 32 millimètres
• Conique de la broche Ø 113 (conique 1:20) mm

Contrepoids

• Jet MK 5
• Traçage de plume 235 millimètres
• Diamètre de la plume 90 millimètres

Axes

• Glissière supérieure de déplacement 230 millimètres
• Chariot transversal de voyage 368 millimètres
• Selle de montage pour chariot de voyage 1965 millimètres

Zones de travail

• Hauteur maximale 330 millimètres
• Largeur maximale 2050 millimètres
• Diamètre de rotation sur le banc de la machine 660 millimètres
• Diamètre d'oscillation sur le pont du banc 900 millimètres
• Diamètre d'oscillation au-dessus du chariot de planeur 440 millimètres
• Longueur de rotation sur le pont du banc 250 millimètres
• Largeur du banc 400 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Pas de biseau fixe max. Ø 150 mm
• Pas de biseau mobile Ø max. 130 mm
• Lumière de la machine
• Manchon réducteur MK 5 / MK 7
• Point de centrage fixe MK 5
• Point central fixe MK 5, allié
• Support en acier de changement rapide 9-D
• Support en acier 41 x 180 type D pour ciseaux carrés
• Butée de position avec réglage fin
• Jeu de changement de vitesses
• Huile de qualité incluse
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DPA 31 Plus

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le Tour de banc avec haute flexibilité TH 6620D OPTIMUM est adapté pour :

• Usinage de pièces
• Prototypage
• Brico
• Éducation
• Industrie artisanale

CERTIFICATION

- EN ISO 13849 : La norme EN ISO 13849 se concentre sur la sécurité des systèmes de contrôle liés aux machines, établissant des exigences pour la conception et l'évaluation de ces systèmes afin d'assurer un fonctionnement sûr et de minimiser les risques de défaillances pouvant causer des blessures ou des dommages. Elle définit des niveaux de performance (PL) qui doivent être atteints selon le risque, en tenant compte de la probabilité et des conséquences des défaillances, et couvre des aspects tels que la redondance et le diagnostic du système pour garantir sa fiabilité dans l'environnement de travail.

- EN 23125 : La norme EN 23125 aborde la sécurité dans la manipulation de matériaux en vrac, établissant des exigences pour la conception et l'utilisation d'équipements, garantissant la sécurité des opérateurs et minimisant les risques.
