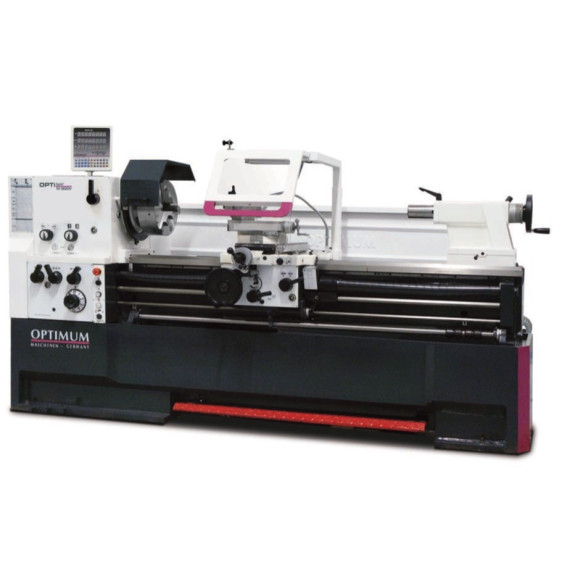

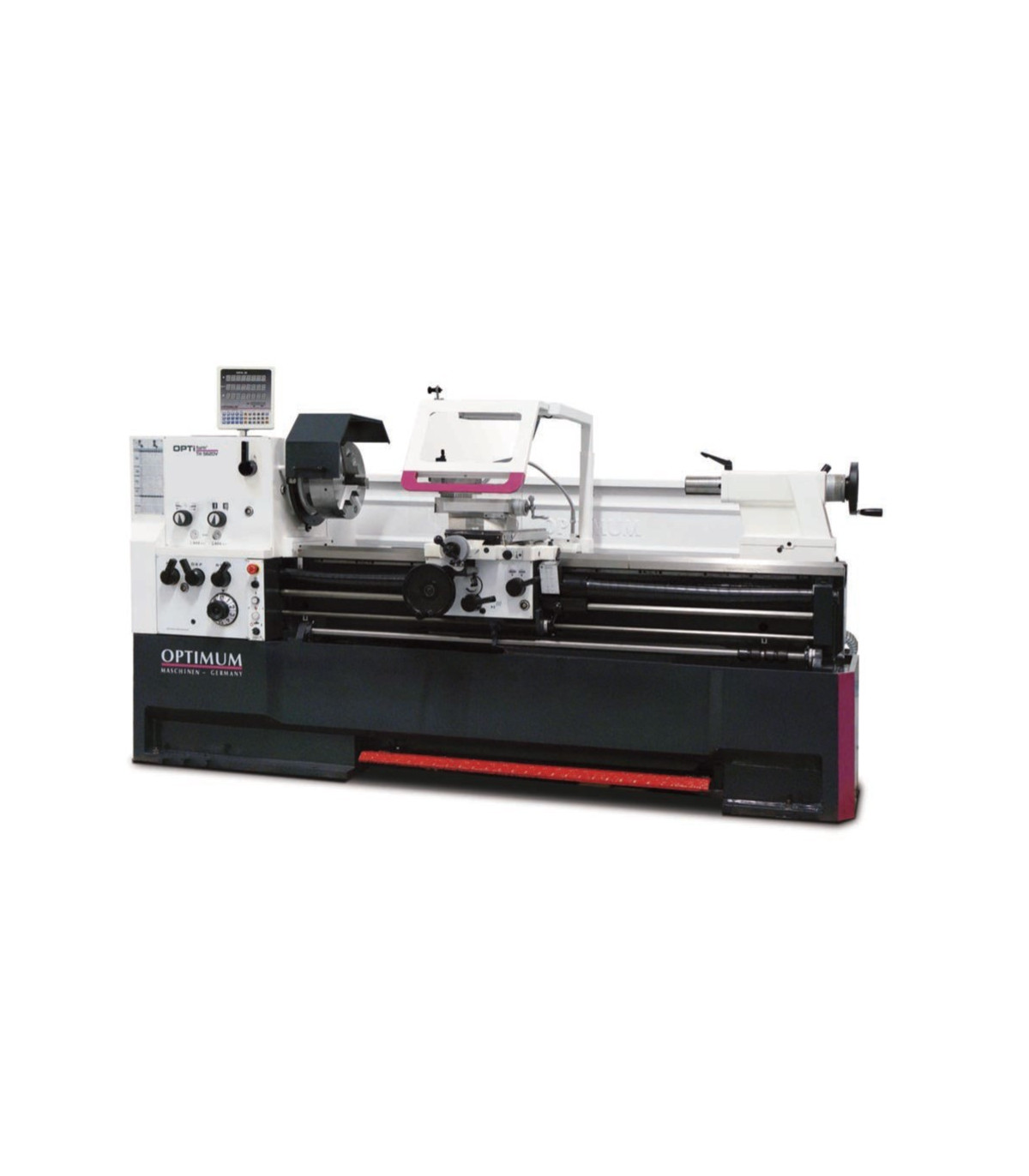

Bänktorn für Metallteile TH 5630D OPTIMUM

Bett-Drehmaschine für Metallteile TH 5630D OPTIMUM. Die Drehmaschine TH 5630D OPTIMUM ist ideal für Metallteile, mit einer Rundlaufgenauigkeit von ≤ 0,015 mm. Sie bietet verstellbare Führungen, zentrale Schmierung und ein fortschrittliches Sicherheitssystem. Ihr Spindel und Achsen arbeiten im Ölbad, was Langlebigkeit garantiert. Mit einem verstellbaren Gegenpunkt und feinstufigen Handrädern ermöglicht sie eine präzise und einfache Handhabung. Darüber hinaus verfügt sie über ein robustes Design und ein effizientes Kühlsystem, was sie zu einem unverzichtbaren Werkzeug für anspruchsvolle Arbeiten macht.

MERKMALE

• Temperierte und geschliffene Z-Achsenführung
• Garantierte Rundlaufgenauigkeit der Spindelspitze ≤ 0,015 mm
• Spannzangenhalter Camlock DIN ISO 702-2 Nr. 8
• Deckel der Vorschubschraube
• Präzise mechanisierte Schlittenführung
• Alle Führungen sind über Gibs einstellbar.
• Rechts-/Linksdrehung im Bettgleitschlitten umschaltbar über Umschaltspindel
• Zweikanal-Sicherheitselektronik
• Zentrale Schmierung im Bettgleitschlitten
• Verstellbereich des oberen Schlittens ± 90
• Die Hauptspindel arbeitet im Ölbad
• Achsen und Räder arbeiten im Ölbad
• Sanft laufende, temperierte, geschliffene Zahnräder, montiert mit 2 einstellbaren Präzisionskegelrollenlagern.
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Feinstufige Handräder einstellbar 0,04 / 0,02 mm
• Sicherheitsräder mit Trennfunktion gemäß EN23125 an den Achsen X und Z
• Temperierte und geschliffene Zahnräder und Achsen, die im Ölbad in Präzisionslagern arbeiten.
• Deutlich angeordneter Wählhebel zum Wechseln der Vorschubgeschwindigkeiten
• Geschlossenes Design des Getriebes für Hochgeschwindigkeitsvorschub
• Not-Aus-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• Not-Aus-Einrichtung mit Fußbetätigung
• Verstellbarer Gegenpunkt für konisches Drehen ± 10 mm
• Gegenpunkt und Handrad mit feinstufiger einstellbarer Skala von 0,025 mm. Schnelle, einfache und werkzeuglose Einstellung über Feststellhebel.
• Kabeltragekette für eine sorgfältige Führung von Kabeln und Schläuchen
• Stark gerippter Prismabett, induktionsgehärtet und präzise aus Grauguss geschliffen
• Kühlgerät mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Verstellbare Skala für Gewindemaß

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 125 Watt

Abmessungen und Gewichte

• Länge ca. 4450 Millimeter
• Breite/Tiefe ca. 1150 Millimeter
• Höhe ca. 1650 Millimeter
• Gewicht ca. 3000 Kilogramm

Elektrische Daten

• Antriebsleistung 7,5 kW
• Gesamt-Nennwert 8,5 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,059 – 1,646 mm/Umdrehung
• Anzahl der Längsvorschübe 35
• Planvorschubbereich 0,020 – 0,573 mm/Umdrehung
• Anzahl der Planvorschübe 35

Steigungen

• Metrische Steigung 0,2 – 14 mm/Umdrehung
• Anzahl der metrischen Steigungen 47
• Imperiales Maß 112 – 2 Gg/1"
• Anzahl der imperialen Steigungen 60
• Durchmessermaß 4 – 112 ppp
• Anzahl der Durchmessersteigungen 50
• Modularer Gewindegang 0,1 – 7 mm/Umdrehung
• Anzahl der modularen Gewindegänge 34

Drehzahlbereich

• Anzahl der Gänge 12
• Drehzahlbereich 25 – 1600 min¯¹

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 8
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 80 Millimeter
• Maximale Höhe des Werkzeughalters 25 Millimeter
• Spindelkonus MT 7

Gegenpunkt

• Wurf MK 5
• Stiftlänge 180 Millimeter
• Durchmesser des Stifts 75 Millimeter

Achsen

• Obere Schlittenverstellung 130 Millimeter
• Querschlittenverstellung 316 Millimeter
• Schlittenweg für den Längsschlitten 2710 Millimeter

Arbeitsbereiche

• Maximale Höhe 280 Millimeter
• Maximale Breite 2910 Millimeter
• Drehdurchmesser über dem Maschinenbett 560 Millimeter
• Schwingdurchmesser über dem Bettträger 790 Millimeter
• Schwingdurchmesser über dem Planungswagen 355 Millimeter
• Drehweg über dem Bettträger 170 Millimeter
• Breite des Bettes 350 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Fester Fasenmaß Ø max. 165 mm
• Bewegliches Fasenmaß Ø max. 95 mm
• LED-Licht für die Maschine
• TH 5615D-TH 5630D: Reduzierhülse MK 7 / MK 5
• TH 5620V: Reduzierhülse Ø 113 mm / MK 5
• Fester Zentrierpunkt MK 5
• Fester und drehbarer Zentrierpunkt MK 5
• Schnellwechselstahlhalter 7-C
• Stahlhalter 32 x 150 Typ D für quadratische Meißel
• Gewindeschneider
• Erstbefüllung der Maschine mit Qualitätsöl
• Getriebewechselset
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Bett-Drehmaschine für Metallteile TH 5630D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen, die zu Verletzungen oder Schäden führen können, zu minimieren. Sie definiert Leistungsniveaus (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
