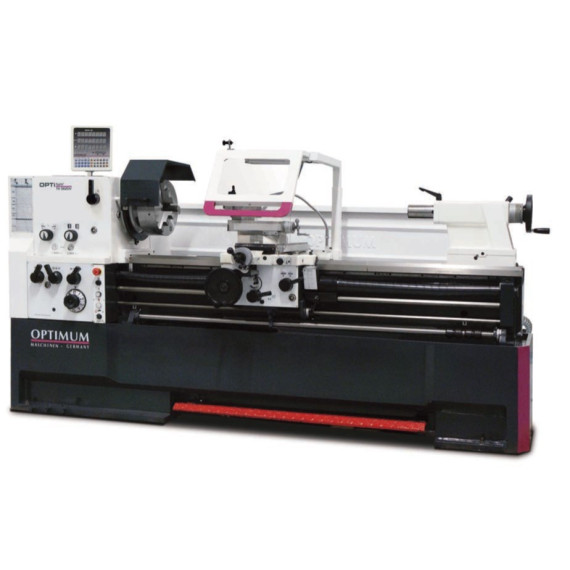

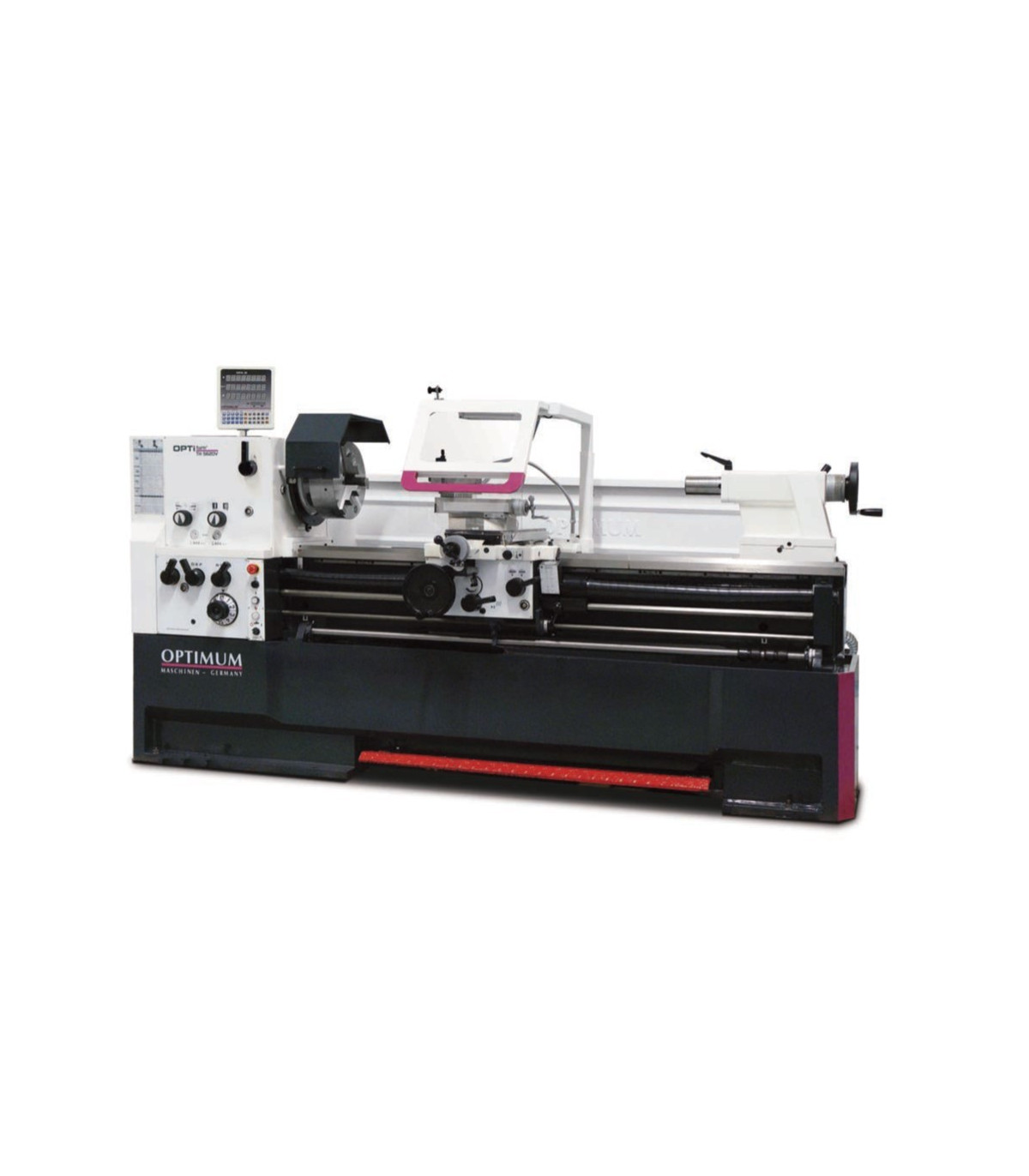

Torno de bancada para peças metálicas TH 5630D OPTIMUM

Torno de bancada para peças metálicas TH 5630D OPTIMUM. O torno TH 5630D OPTIMUM é ideal para peças metálicas, com uma concentricidade de ≤ 0,015 mm. Oferece guias ajustáveis, lubrificação central e um sistema de segurança avançado. Seu eixo e eixos funcionam em banho de óleo, garantindo durabilidade. Com um contraponto ajustável e volantes com escalas finas, permite um manuseio preciso e fácil. Além disso, conta com um design robusto e um dispositivo de refrigeração eficiente, tornando-o uma ferramenta essencial para trabalhos exigentes.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Concentricidade garantida da ponta do eixo ≤ 0,015 mm
• Porta-eixo Camlock DIN ISO 702-2 N° 8
• Tampa do parafuso de avanço
• Deslizamento mecanizado com precisão
• Todas as guias podem ser ajustadas por meio de gibs.
• Rotação direita/esquerda no deslizamento da cama comutável por meio de eixo de comutação
• Eletrônica de segurança de dois canais
• Lubrificação central no deslizamento da cama
• Faixa de ajuste do deslizamento superior ± 90
• O eixo principal funciona em banho de óleo
• Eixos e rodas funcionando em banho de óleo
• Rodas dentadas de marcha suave, temperadas, retificadas e montadas com 2 rolamentos de rolos cônicos de precisão ajustáveis.
• Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes de segurança com função de desengate segundo EN23125 nos eixos X e Z
• Engrenagens e eixos temperados e retificados, funcionando em banho de óleo em rolamentos de precisão.
• Alavanca seletora claramente disposta para mudar as velocidades de avanço
• Design fechado da caixa de engrenagens de alimentação de alta velocidade
• Interruptor de impacto de parada de emergência, interruptor de proteção do motor, interruptor principal bloqueável
• Dispositivo de parada de emergência com acionamento por pé
• Contraponto para torneamento cônico ajustável ± 10 mm
• Contraponto e volante com escala fina ajustável de 0,025 mm. Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação.
• Corrente porta-cabos para um guiamento cuidadoso de cabos e mangueiras
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão de fundição cinza
• Dispositivo de refrigeração com reservatório de refrigerante separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completas segundo DIN
• Escala ajustável do calibre de rosca

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificante de refrigeração

• Saída da bomba de refrigerante 125 watts

Dimensões e pesos

• Comprimento aprox. 4450 milímetros
• Largura/profundidade aprox. 1150 milímetros
• Altura aprox. 1650 milímetros
• Peso aproximado. 3000 quilos

Dados elétricos

• Saída do motor de acionamento 7,5 kW
• Valor nominal total 8,5 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,059 – 1,646 mm/rev
• Número de avanços longitudinais 35
• Faixa de alimentação plana 0,020 – 0,573 mm/rev
• Número de alimentações planas 35

Parcelas

• Passo métrico 0,2 – 14 mm/rev
• Número de passos métricos 47
• Campo imperial 112 – 2 Gg/1"
• Número de passos imperiais 60
• Passo diametral 4 – 112 ppp
• Número de passos diametrais 50
• Passo de rosca modular 0,1 – 7 mm/rev
• Número de passos de rosca modulares 34

Rango de velocidade

• Número de marchas 12
• Faixa de velocidade 25 – 1600 min¯¹

Eixo

• Mandril de eixo Fechadura de came DIN ISO 702-2 n.º 8
• Diâmetro do furo do eixo/diâmetro do passo da barra 80 milímetros
• Altura máxima do porta-ferramentas 25 milímetros
• Cono do eixo MT 7

Contraponto

• Arrojar MK 5
• Traço de pluma 180 milímetros
• Diâmetro da pluma 75 milímetros

Eixos

• Deslizamento superior de deslocamento 130 milímetros
• Carro transversal de viagem 316 milímetros
• Sela para carro de viagem 2710 milímetros

Áreas de trabalho

• Altura máxima 280 milímetros
• Largura máxima 2910 milímetros
• Diâmetro de giro sobre a bancada da máquina 560 milímetros
• Diâmetro de oscilação na ponte da cama 790 milímetros
• Diâmetro de oscilação acima do carro de planejamento 355 milímetros
• Comprimento de giro na ponte da cama 170 milímetros
• Largura da cama 350 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de bisel fixo Ø máx. 165 mm
• Passo do bisel móvel Ø máx. 95 mm
• Luz LED para máquina
• TH 5615D-TH 5630D: Manguito redutor MK 7 / MK 5
• TH 5620V: Manguito redutor Ø 113 mm / MK 5
• Ponto de centralização fixo MK 5
• Ponto de centralização fixo e giratório MK 5
• Suporte de aço de troca rápida 7-C
• Suporte de aço 32 x 150 tipo D para cinzéis quadrados
• Calibre de roscagem
• Preenchimento inicial da máquina com óleo de qualidade
• Conjunto de troca de marchas
• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada para peças metálicas TH 5630D OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 foca na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para garantir um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- EN 23125: A norma EN 23125 aborda a segurança na manipulação de materiais a granel, estabelecendo requisitos para o design e uso de equipamentos, garantindo a segurança dos operadores e minimizando riscos.
