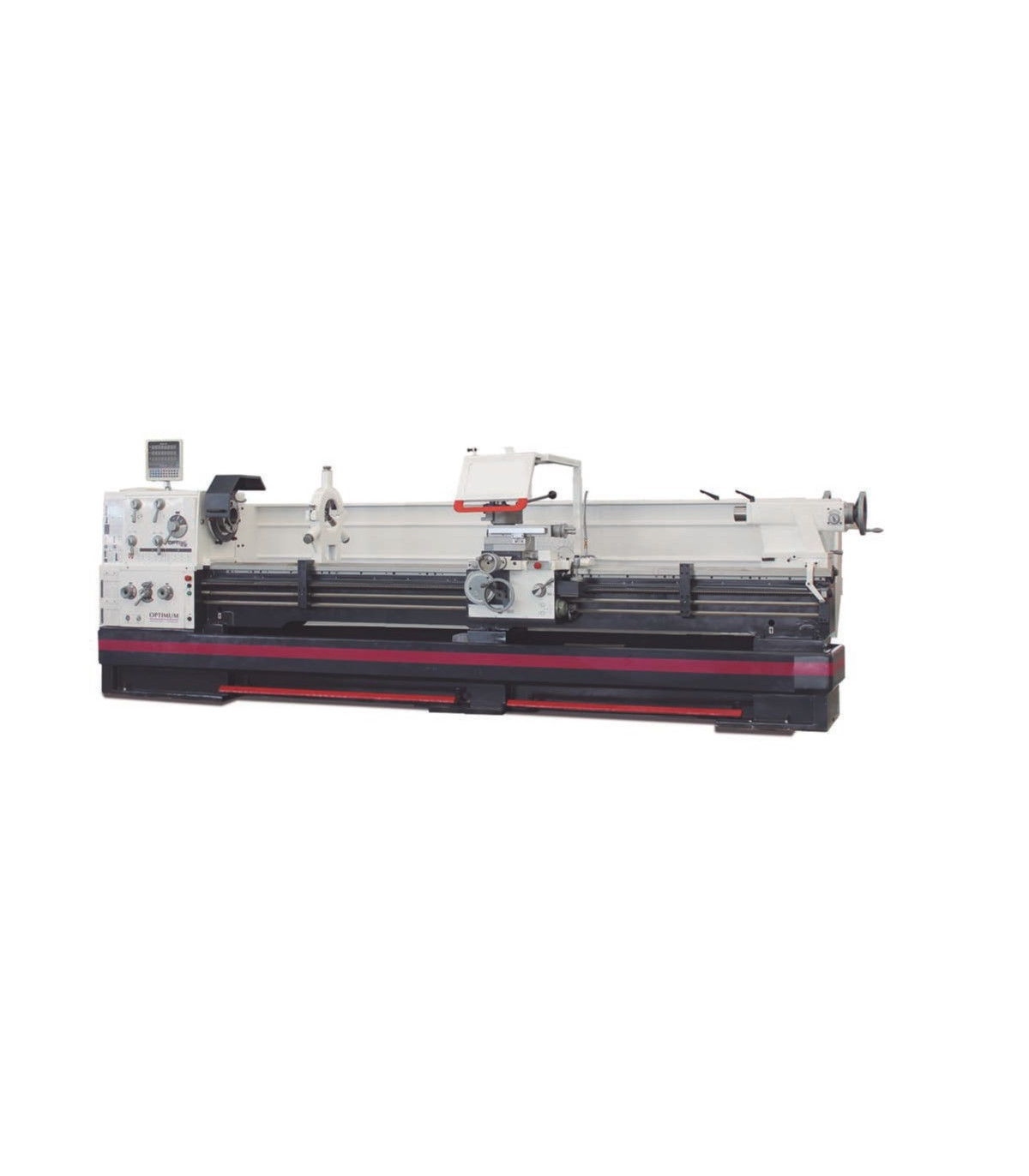

Torno de bancada com alta flexibilidade TH 6620D OPTIMUM

Torno de bancada com alta flexibilidade TH 6620D OPTIMUM. O torno de bancada TH 6620D OPTIMUM destaca-se pela sua alta flexibilidade e precisão. Com um guia de eixo Z temperado e uma concentricidade superior a 0,015 mm, garante um desempenho excepcional. Seu design inclui lubrificação central, eletrônica de segurança e um sistema de frenagem eficiente. Além disso, conta com volantes de segurança, interruptores de emergência e um dispositivo de refrigeração fácil de limpar. Com dimensões de 3650x1500x1785 mm e uma capacidade de carga de 1,4 toneladas por metro quadrado, é ideal para trabalhos exigentes.

CARACTERÍSTICAS

• Guia de eixo Z temperado e retificado
• Concentricidade garantida da ponta do eixo melhor que 0,015 mm
• Porta-eixo Camlock DIN ISO 702-2 N° 8
• Tampa do parafuso de avanço
• Corrediça mecanizada com precisão
• Todas as guias podem ser ajustadas por tiras de cunha.
• Rotação direita/esquerda na corrediça da cama comutável por eixo de comutação
• Eletrônica de segurança de dois canais
• Lubrificação central na corrediça da cama
• Faixa de ajuste da corrediça superior ± 90
• Engrenagens de marcha suave, endurecidas e retificadas, montadas sobre 2 rolamentos de rolos cônicos de precisão ajustáveis
• Alavanca seletora claramente disposta para mudar as velocidades de avanço
• Design fechado da caixa de engrenagens de alimentação de alta velocidade
• Engrenagens e eixos temperados e retificados, funcionando em banho de óleo em rolamentos de precisão.
• Volantes desacoplados e testados segundo EN 23125
• Volantes de segurança com função de desacoplamento no eixo X
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Interruptor de limite de segurança com contatos de abertura positiva
• Interruptor com cálculo do ciclo de vida, testado segundo a norma EN ISO 13849
• Interruptor de parada de emergência, interruptor de proteção do motor, interruptor principal bloqueável
• Lâmpada de máquina LED
• Corrente porta-cabos para um arranjo cuidadoso de cabos e mangueiras
• Dispositivo de parada de emergência com controle de pé
• Dispositivo de refrigeração com reservatório de refrigerante separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos segundo DIN
• Freio de motor elétrico com parada rápida de emergência: parada rápida sem sobrecarga durante o funcionamento normal
• Suporte de aço de troca rápida SWH 9-D
• 1 suporte de aço 41 x 180 tipo D para cinzel quadrado de 32 mm

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificante de refrigeração

• Saída da bomba de refrigerante 150 watts

Dimensões e pesos

• Capacidade de carga 1,4 toneladas por metro quadrado
• Comprimento aprox. 3650 milímetros
• Largura/profundidade aprox. 1500 milímetros
• Altura aprox. 1785 milímetros
• Peso aproximado. 3345 quilogramas

Dados elétricos

• Saída do motor de acionamento 9 kW
• Valor nominal total 10 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz
• Velocidade de movimento rápida
• Movimento rápido 3800 mm/min
• Explicações sobre o movimento rápido Máx. 5 min (30 min de descanso)

Alimentação

• Faixa de alimentação longitudinal 0,044 – 1,48 mm/rev
• Número de avanços longitudinais 25
• Faixa de alimentação plana 0,022 – 0,74 mm/rev
• Número de alimentações planas 25

Parcelas

• Passo métrico 0,45 – 120 mm/rev
• Número de passos métricos 54
• Campo imperial 80 – 7/16 Gg/1"
• Número de passos imperiais 60
• Passo diametral 7/8 – 160
• Número de passos diametrais 42
• Passo de rosca modular 0,25 – 60 mm/rev
• Número de passos de rosca modulares 46

Faixa de velocidade

• Número de marchas 16
• Faixa de velocidade 25 – 1600 min¯¹

Huso

• Mandril de eixo Fechadura de leva DIN ISO 702-2 n.º 8
• Diâmetro do furo do eixo/diâmetro do passo da barra 105 milímetros
• Altura máxima do porta-ferramentas 32 milímetros
• Cono do eixo Ø 113 (cono 1:20) mm

Contraponto

• Arrojar MK 5
• Traço de pluma 235 milímetros
• Diâmetro da pluma 90 milímetros

Eixos

• Corrediça superior de deslocamento 230 milímetros
• Carro transversal de viagem 368 milímetros
• Sela de montar para carro de viagem 1965 milímetros

Áreas de trabalho

• Altura máxima 330 milímetros
• Largura máxima 2050 milímetros
• Diâmetro de giro sobre a bancada da máquina 660 milímetros
• Diâmetro de oscilação na ponte da cama 900 milímetros
• Diâmetro de oscilação acima do carro de planejamento 440 milímetros
• Comprimento de giro na ponte da cama 250 milímetros
• Largura da cama 400 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de bisel fixo máx. Ø 150 mm
• Passo de bisel móvel Ø máx. 130 mm
• luz da máquina
• Manguito redutor MK 5 / MK 7
• Ponto de centragem fixo MK 5
• Ponto central fixo MK 5, aleado
• Suporte de aço de troca rápida 9-D
• Suporte de aço 41 x 180 tipo D para cinzéis quadrados
• Tope de posição com ajuste fino
• Jogo de troca de marchas
• Óleo de qualidade incluído
• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada com alta flexibilidade TH 6620D OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 concentra-se na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para assegurar um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- EN 23125: A norma EN 23125 aborda a segurança na manipulação de materiais a granel, estabelecendo requisitos para o design e uso de equipamentos, garantindo a segurança dos operadores e minimizando riscos.
