Fresatrice trapano per metallurgia MH 20 V OPTIMUM

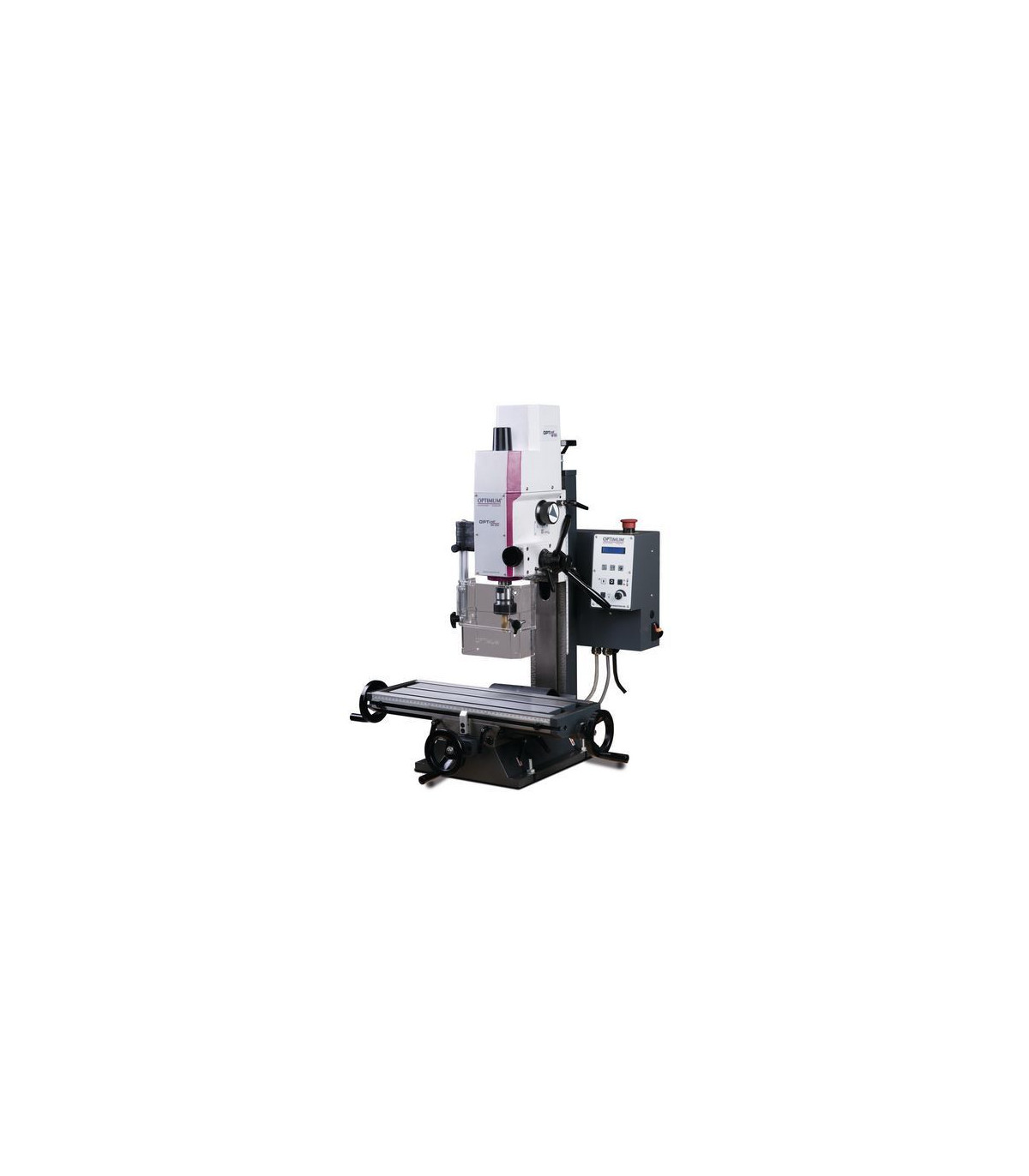

Fresatrice trapano per metallurgia MH 20 V OPTIMUM. La fresatrice trapano MH 20 V OPTIMUM si distingue per la sua precisione e alta concentricità, con un motore potente e un sistema elettrico sicuro. Il suo tavolo trasversale generoso e il mandrino inclinabile a ±60° consentono un lavoro versatile. Inoltre, è dotata di protezione contro i trucioli, arresti regolabili e predisposizione per un indicatore digitale. Con dimensioni di 750x650x820 mm e un peso di 94 kg, è ideale per la metallurgia, garantendo qualità nella perforazione e fresatura.

CARATTERISTICHE

• Processamento con precisione
• Alta concentricità grazie ai cuscinetti a rulli conici ≤ 0,015 mm misurati nel manicotto
• Motore con rapporto di trasmissione a due stadi per una potente trasmissione di potenza del motore.
• Potente motore CC con monitoraggio della corrente permanente
• Filtro dell'aria per il motore
• Nuovo sistema elettrico con protezione migliorata del motore (scheda di circuito ampliata e scheda di circuito per EMC)
• Sistema elettrico di sicurezza in versione a 24 volt
• Elettronica di controllo con controllo relè integrato
• Tavolo trasversale massiccio e di dimensioni generose, lavorato con precisione sulla superficie, con scanalature a T e guide regolabili
• Arresti finali regolabili
• Guida a coda di rondine stabile con cunei regolabili
• Gioco del mandrino di alimentazione regolabile e ripristinabile
• Interruttore di arresto di emergenza
• Il mandrino di perforazione/fresatura può essere inclinato ±60
• Rotazione destra/sinistra
• Lampada da macchina
• Cuscinetti a sfera a contatto angolare a doppia fila sugli assi, regolabili senza gioco

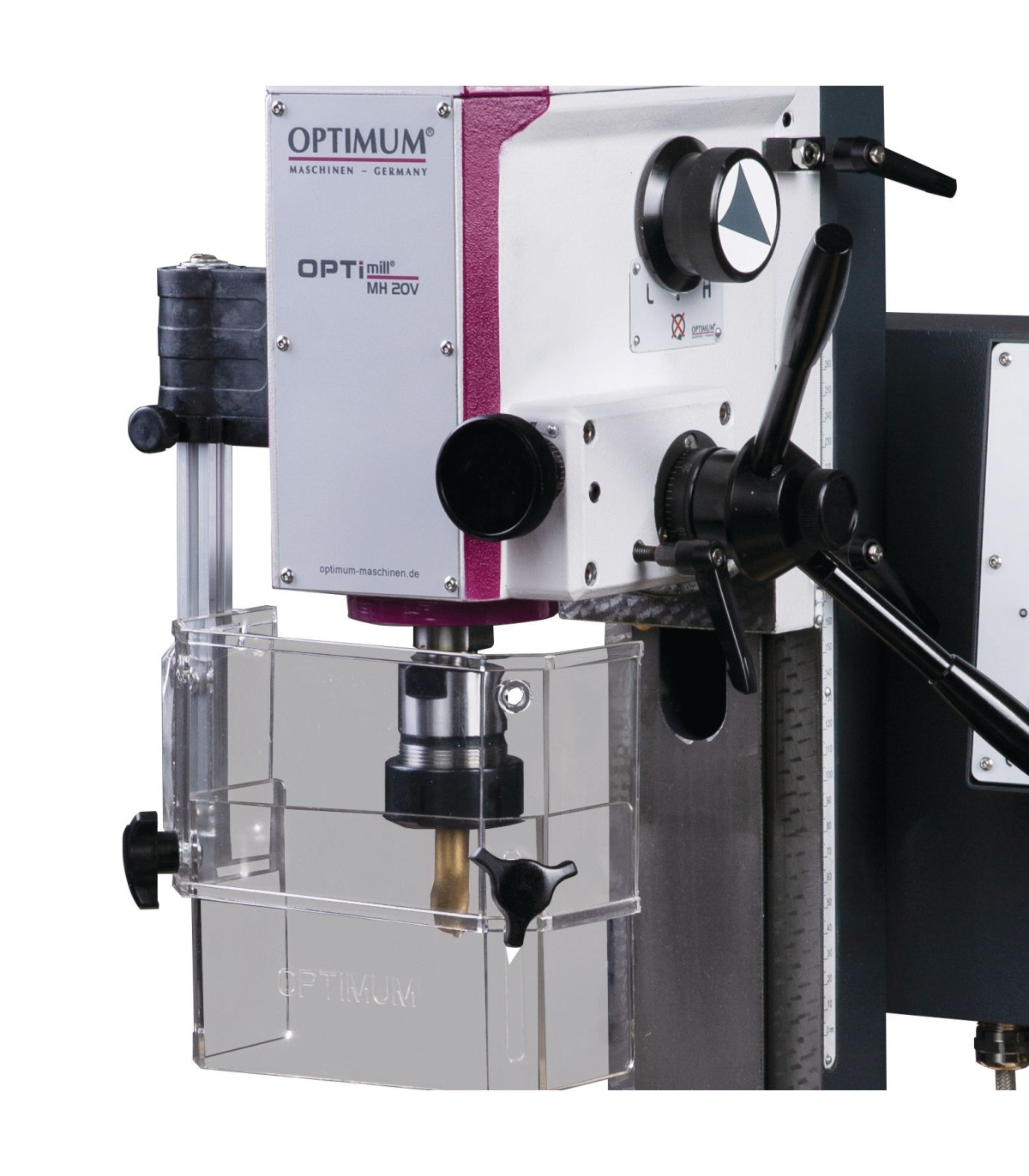

• Schermo protettivo regolabile in altezza con microinterruttore, contro la proiezione di trucioli e pezzi, per la massima protezione dell'utente.
• Predisposizione per il montaggio dell'indicatore di posizione digitale DRO5 sugli assi X e Y (scanalatura preparata per l'installazione successiva delle bande magnetiche)
• Interruttore principale bloccabile

SPECIFICHE TECNICHE

Tavolo incrociato

Gioco verticale del mandrino - tavolo trasversale 255 millimetri

Dimensioni e pesi

lunghezza circa 750 millimetri

Larghezza/profondità circa 650 millimetri

Altezza circa 820 millimetri

Peso approssimativo. 94 chili

Mandrino di perforazione/fresatura

Gamma di rotazione del mandrino del mulino ± 60°

Uscita di perforazione/fresatura

Dimensione massima del mandrino di fresatura 52 millimetri

Fresa dell'asse di dimensione massima 20 millimetri

Acciaio ad alte prestazioni per perforazione (S235JR) 16 millimetri

Acciaio ad alte prestazioni per perforazione continua (S235JR) 12 millimetri

Dati elettrici

Tensione di alimentazione 230 V

Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

lunghezza del tavolo 510 millimetri

Larghezza del tavolo 180 millimetri

Dimensione della scanalatura a T 12 millimetri

Numero di scanalature a T 3

Spaziatura delle scanalature a T 63 millimetri

Capacità massima di carico 40 chili

Norme e certificazioni

Standard DIN EN 55011

Livello EMC C2

Assi

Manuale dell'asse X 280 millimetri

Manuale dell'asse Y 175 millimetri

Manuale dell'asse Z 210 millimetri

Mandrino verticale

Raggiungere 170 millimetri

Mandrino del mandrino MK 2

Gamma di velocità 100 – 3000 min¯¹

Numero di marce 2

Controllo della velocità regolabile elettronicamente

Uscita del motore di azionamento S6-30 % di funzionamento 0,75 kW

Diametro della colonna 60 millimetri

Tratto della colonna 50 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Strumento operativo

PER CHE TIPO DI LAVORO È ADATTO

La fresatrice trapano per metallurgia MH 20 V OPTIMUM è adatta per:

• Meccanizzazione dei Metalli
• Produzione di Componenti
• Prototipazione
• Manutenzione Industriale
• Artigianato e Modellismo

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione delle emissioni di interferenze elettromagnetiche di apparecchiature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altre apparecchiature elettroniche e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nella progettazione e nell'uso di apparecchiature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.
