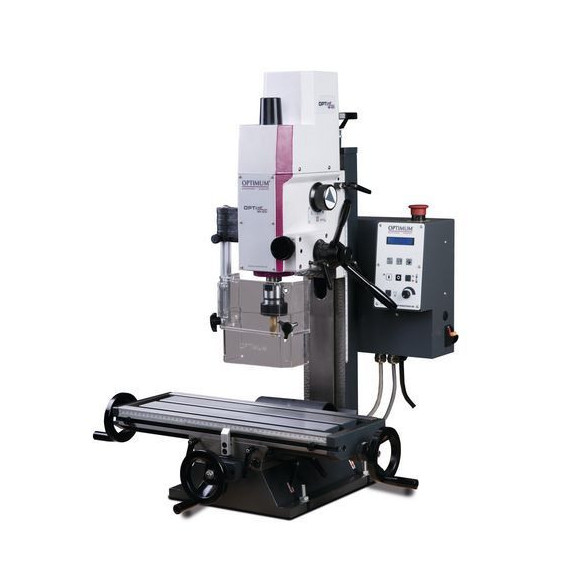

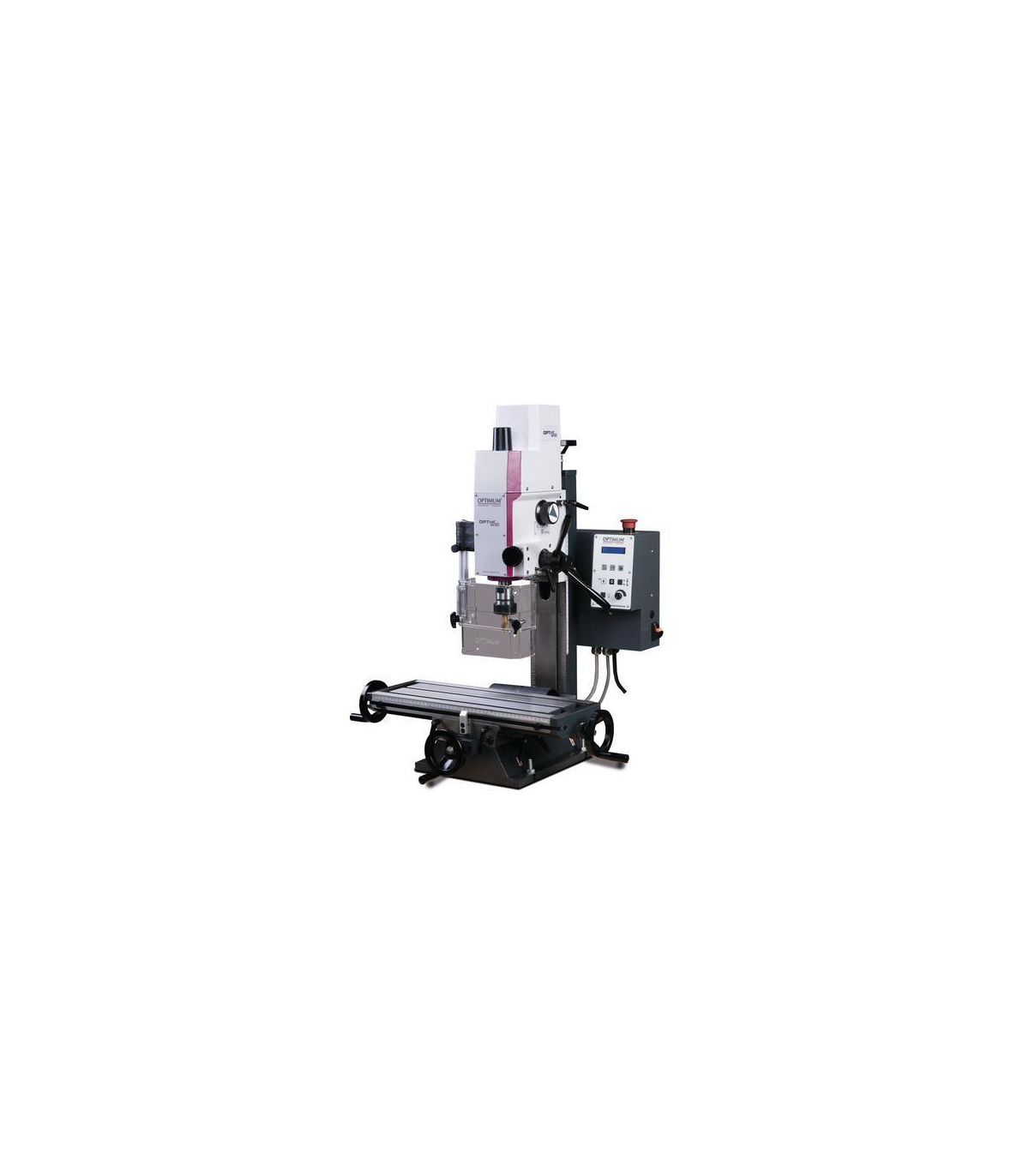

Fraiseuse perceuse pour métallurgie MH 20 V OPTIMUM

Fraiseuse perceuse pour métallurgie MH 20 V OPTIMUM. La fraiseuse perceuse MH 20 V OPTIMUM se distingue par sa précision et sa haute concentricité, avec un moteur puissant et un système électrique sécurisé. Sa table transversale généreuse et son tête inclinable à ±60° permettent un travail polyvalent. De plus, elle est équipée d'une protection contre les copeaux, de butées réglables et d'une préparation pour un indicateur numérique. Avec des dimensions de 750x650x820 mm et un poids de 94 kg, elle est idéale pour la métallurgie, garantissant qualité dans le perçage et le fraisage.

CARACTÉRISTIQUES

• Usinage précis
• Haute concentricité grâce aux roulements à rouleaux coniques ≤ 0,015 mm mesurés dans le manchon
• Moteur avec rapport de transmission à deux étages pour une transmission de puissance moteur puissante.
• Moteur à courant continu puissant avec surveillance de courant permanente
• Filtre à air pour moteur
• Nouveau système électrique avec protection améliorée du moteur (carte de circuit élargie et carte de circuit pour EMC)
• Système électrique de sécurité en version 24 volts
• Électronique de contrôle avec contrôle de relais intégré
• Table transversale massive et de dimensions généreuses, usinée avec précision en surface, avec rainures en T et guides réglables
• Butées finales réglables
• Guide de queue d'aronde stable avec coins réglables
• Jeu du broche d'alimentation réglable et réajustable
• Interrupteur d'arrêt d'urgence
• La tête de perçage/fraisage peut être inclinée ±60
• Rotation droite/gauche
• Lampe de machine
• Roulements à billes à contact angulaire à double rangée sur les axes, réglables sans jeu

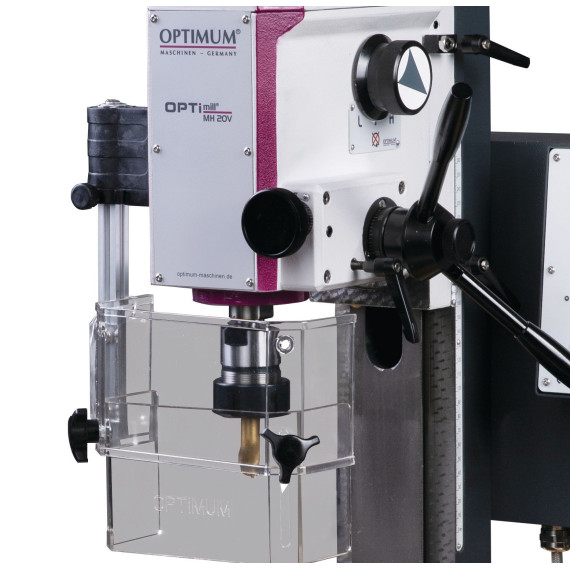

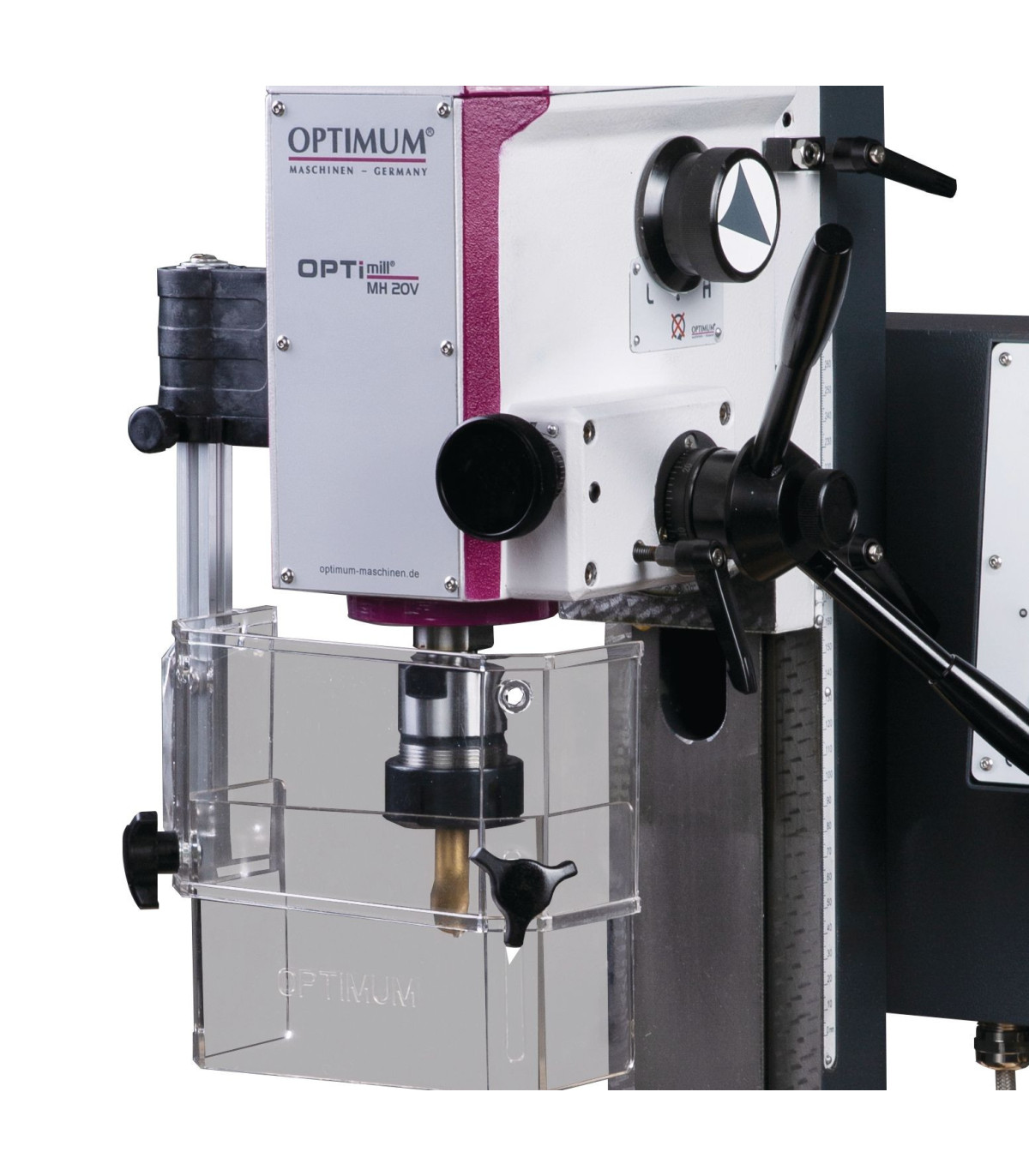

• Écran de protection réglable en hauteur avec micro-interrupteur, contre projection de copeaux et pièces, pour une protection maximale de l'utilisateur.
• Préparation pour le montage de l'indicateur de position numérique DRO5 sur les axes X et Y (rainure préparée pour l'installation ultérieure des bandes magnétiques)
• Interrupteur principal verrouillable

SPÉCIFICATIONS TECHNIQUES

Table croisée

Broche verticale de jeu - table transversale 255 millimètres

Dimensions et poids

Longueur approx. 750 millimètres

Largeur/profondeur approx. 650 millimètres

Hauteur approx. 820 millimètres

Poids approximatif. 94 kilos

Tête de perçage/fraisage

Plage de rotation de la tête de fraisage ± 60°

Sortie de perçage/fraisage

Taille maximale de la tête de fraisage 52 millimètres

Fraise de broche de taille maximale 20 millimètres

Acier haute performance pour perçage (S235JR) 16 millimètres

Acier haute performance pour perçage continu (S235JR) 12 millimètres

Données électriques

Tension d'alimentation 230 V

Fréquence du réseau 50 Hz

Table de fraisage horizontale

Longueur de la table 510 millimètres

Largeur de la table 180 millimètres

Taille de la rainure en T 12 millimètres

Nombre de rainures en T 3

Espacement des rainures en T 63 millimètres

Capacité maximale de charge 40 kilos

Normes et certifications

Norme DIN EN 55011

Niveau EMC C2

Axes

Manuel de l'axe X 280 millimètres

Manuel de l'axe Y 175 millimètres

Manuel de l'axe Z 210 millimètres

Broche verticale

Atteindre 170 millimètres

Mandrin de broche MK 2

Plage de vitesse 100 – 3000 min¯¹

Nombre de vitesses 2

Contrôle de vitesse ajustable électroniquement

Sortie du moteur d'entraînement S6-30 % de fonctionnement 0,75 kW

Diamètre de la tige 60 millimètres

Trajet de tige 50 millimètres

VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Outil opérationnel

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse perceuse pour métallurgie MH 20 V OPTIMUM est adaptée pour :

• Usinage des métaux
• Fabrication de composants
• Prototypage
• Maintenance industrielle
• Artisanat et modélisme

CERTIFICATION

- DIN EN 55011 : La réglementation DIN EN 55011 concerne les limites et méthodes de mesure de l'émission d'interférences électromagnétiques des équipements industriels, scientifiques et médicaux. Cette norme établit des critères pour garantir que les dispositifs ne génèrent pas d'interférences pouvant affecter d'autres équipements électroniques et définit également les niveaux autorisés de rayonnement électromagnétique. Elle est essentielle pour garantir la conformité dans la conception et l'utilisation d'équipements fonctionnant dans des environnements où la compatibilité électromagnétique est cruciale.
