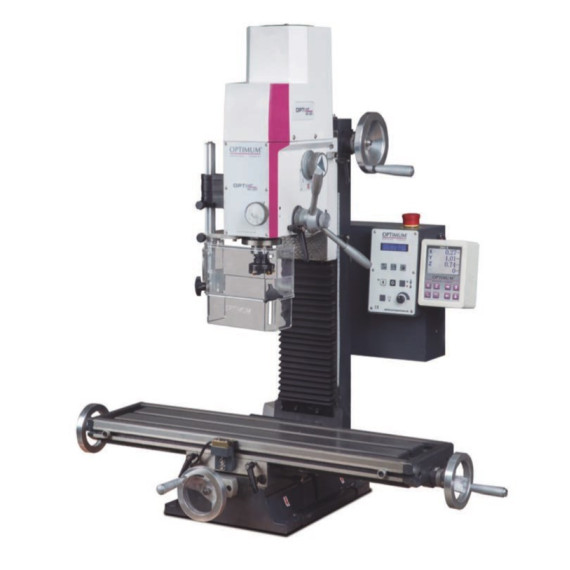

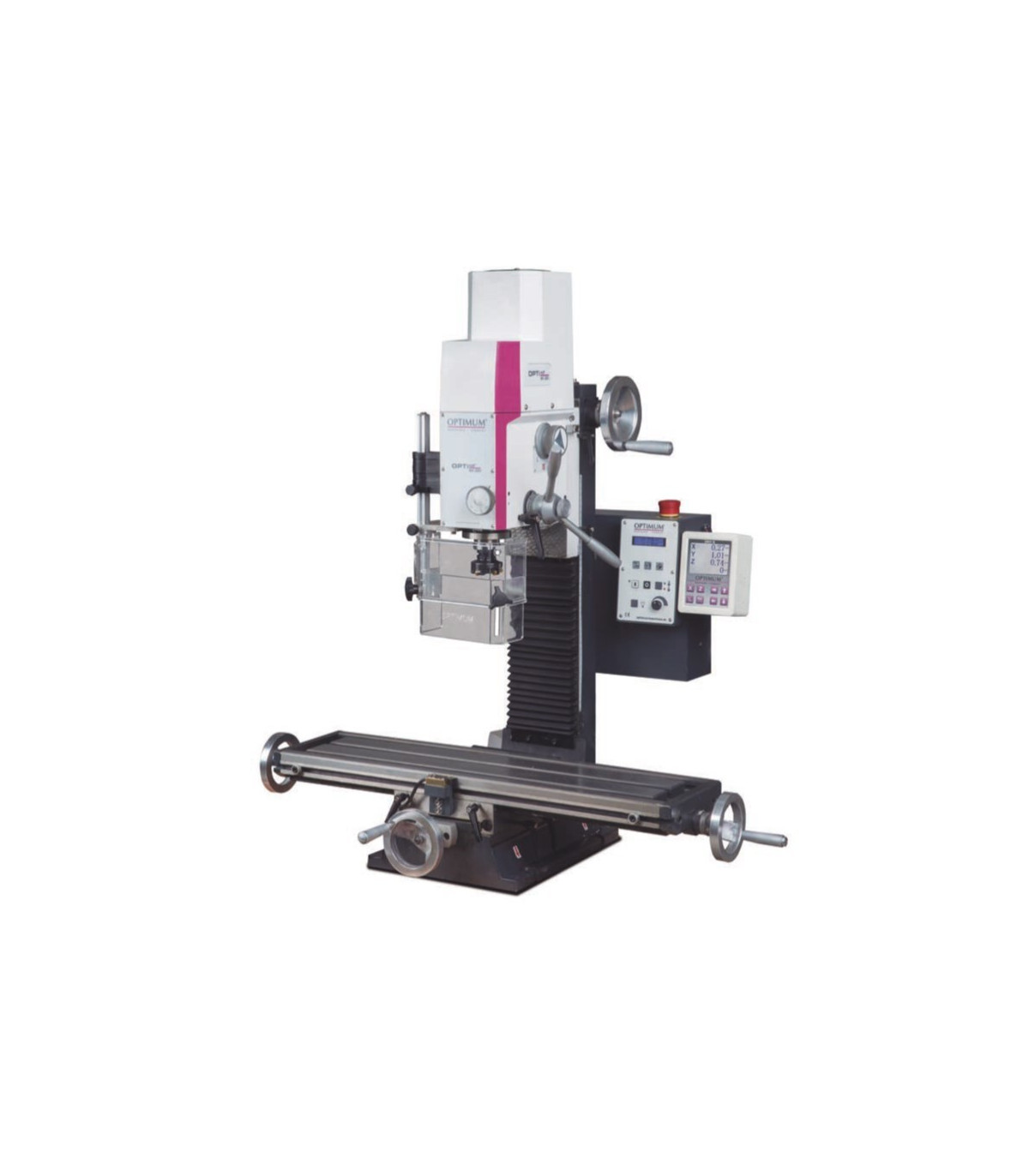

Fresatrice robusta ad alta precisione MH 22 V OPTIMUM

Fresatrice robusta di grande precisione MH 22 V OPTIMUM. La fresatrice MH 22 V OPTIMUM è robusta e precisa, con alta concentricità e un potente motore a corrente continua. Il suo generoso tavolo trasversale, il mandrino inclinabile a ±60° e la protezione contro i trucioli garantiscono un lavoro efficiente. Inoltre, è dotata di arresti regolabili, interruttore di emergenza e sistema elettrico sicuro. Con dimensioni di 745x650x950 mm e un peso di 120 kg, è ideale per la perforazione e fresatura di alta precisione nella metallurgia.

CARATTERISTICHE

• Processamento con precisione
• Alta concentricità grazie ai cuscinetti a rulli conici ≤ 0,015 mm misurati nel manicotto
• Motore con rapporto di trasmissione a due stadi per una potente trasmissione di potenza del motore.
• Potente motore a corrente continua con monitoraggio della corrente permanente
• Sistema elettrico di sicurezza in versione a 24 volt
• Elettronica di controllo con controllo relè integrato
• Tavolo trasversale massiccio e di dimensioni generose, lavorato con precisione sulla superficie, con scanalature a T e guide regolabili
• Arresti finali regolabili
• Guida a coda di rondine stabile con cunei regolabili
• Alimentazione fine
• Interruttore di arresto di emergenza
• Il mandrino di perforazione/fresatura può essere inclinato ±60
• Rotazione destra/sinistra
• Lampada per macchine
• Foro per facilitare la lubrificazione del mandrino trapezoidale
• Cuscinetti a sfere a contatto angolare a doppia fila sugli assi, regolabili senza gioco
• Gioco del mandrino di alimentazione regolabile e ripristinabile
• Schermo protettivo regolabile in altezza con microinterruttore per evitare la proiezione di trucioli e pezzi, per la massima protezione dell'utente.
• Assi X, Y e Z con scanalatura preparata per l'installazione successiva di nastri magnetici
• Parafango come protezione della guida

SPECIFICHE TECNICHE

Tavolo trasversale

• Mandrino verticale di gioco - tavolo trasversale 360 millimetri
• Dimensioni e pesi
• lunghezza circa 745 millimetri
• Larghezza/profondità circa 650 millimetri
• Altezza circa 950 millimetri
• Peso approssimativo. 120 chili

Mandrino di perforazione/fresatura

• Gamma di rotazione del mandrino della fresatrice ± 60°

Uscita di perforazione/fresatura

• Dimensione massima del mandrino di fresatura 52 millimetri
• Fresa dell'asse di dimensione massima 12 millimetri
• Acciaio ad alte prestazioni per perforazione (S235JR) 20 millimetri
• Acciaio ad alte prestazioni per perforazione continua (S235JR) 16 millimetri

Dati elettrici

• Uscita del motore di azionamento 0,95 kW
• Tensione di alimentazione 230 V
• Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

• lunghezza del tavolo 700 millimetri
• Larghezza del tavolo 180 millimetri
• Dimensione della scanalatura a T 12 millimetri
• Numero di scanalature a T 3
• Spaziatura delle scanalature a T 63 millimetri
• Capacità massima di carico 50 chili

Normative e certificazioni

• Standard DIN EN 55011
• Livello EMC C2

Assi

• Manuale dell'asse X 480 millimetri
• Manuale dell'asse Y 175 millimetri
• Manuale dell'asse Z 270 millimetri

Mandrino verticale

• Raggiungere 170 millimetri
• Mandrino del mandrino BT 20
• Gamma di velocità 90 – 3000 min¯¹
• Numero di marce 2
• Controllo della velocità elettronico
• Diametro della colonna 60 millimetri
• Tratto della colonna 40 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Strumento operativo

PER QUALE TIPO DI LAVORO È ADATTO

La fresatrice robusta di grande precisione MH 22 V OPTIMUM è adatta per:

• Meccanizzazione dei Metalli
• Fabbricazione di Componenti
• Prototipazione
• Manutenzione Industriale
• Artigianato e Modellismo

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche di apparecchiature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nella progettazione e nell'uso di apparecchiature che operano in ambienti in cui la compatibilità elettromagnetica è cruciale.

- Livello EMC C2: Il livello EMC C2 si riferisce a uno standard di compatibilità elettromagnetica (EMC) che si applica a apparecchiature e sistemi elettrici ed elettronici. Specificamente, il livello C2 indica requisiti per l'emissione di interferenze e l'immunità a perturbazioni elettromagnetiche in ambienti industriali. I dispositivi che soddisfano questo livello sono progettati per funzionare senza causare interferenze significative ad altri apparecchi e per resistere a perturbazioni esterne, il che è cruciale in ambienti in cui coesistono diversi dispositivi elettronici.
