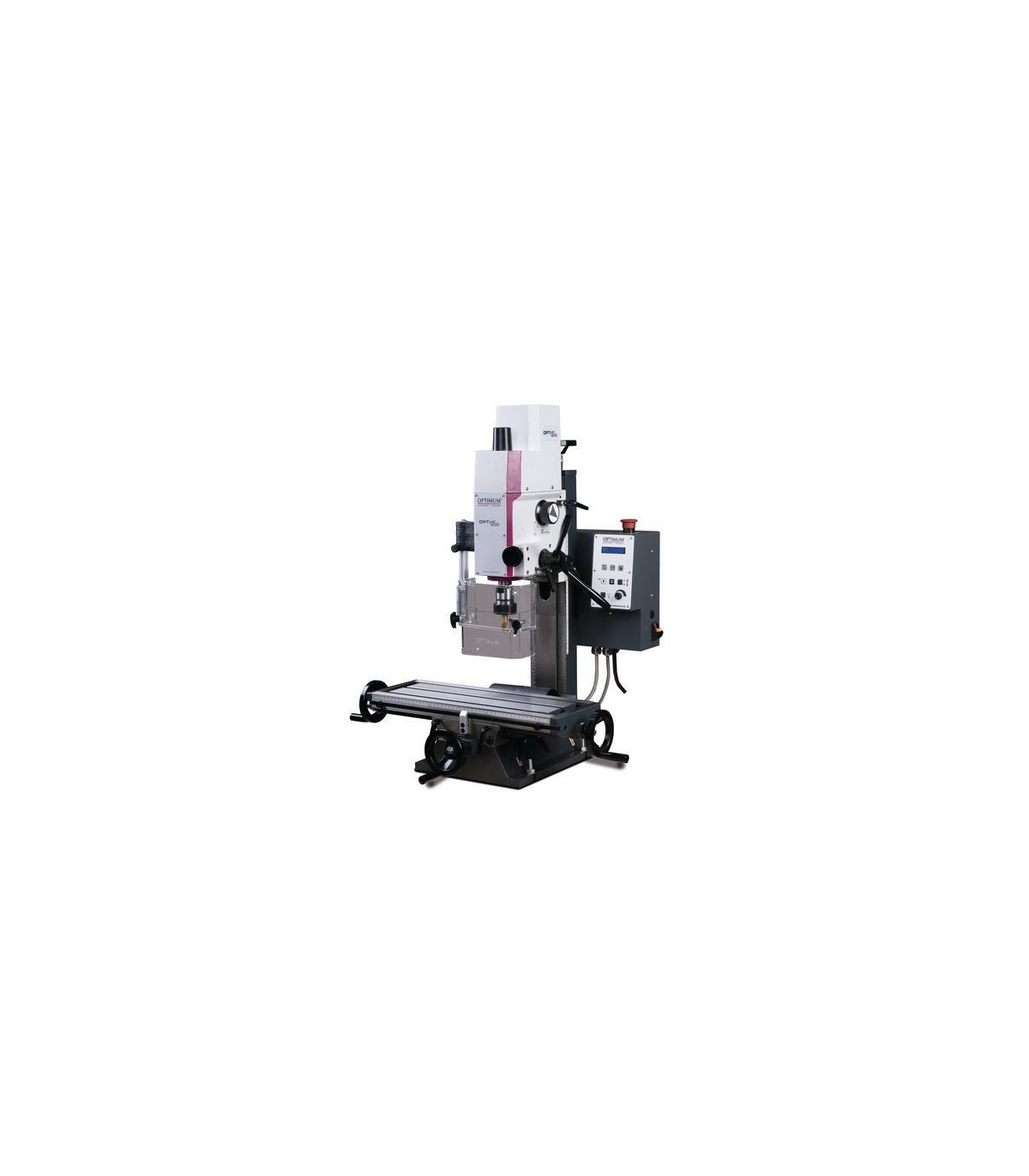

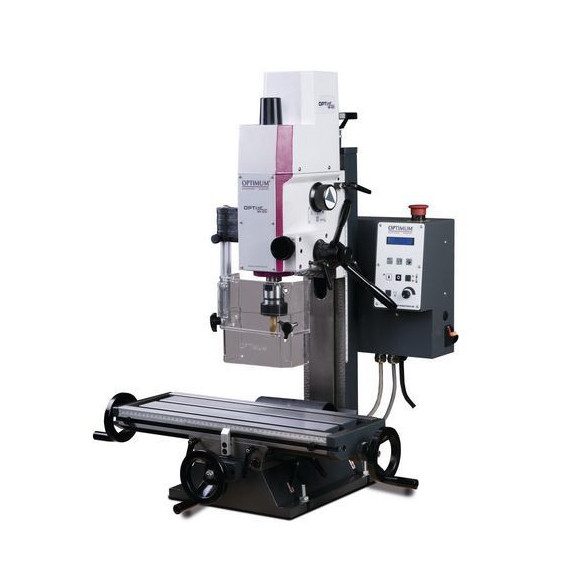

Fresadora perfuradora para metalurgia MH 20 V OPTIMUM

Fresadora taladradora para metalurgia MH 20 V OPTIMUM. A fresadora taladradora MH 20 V OPTIMUM destaca pela sua precisão e alta concentricidade, com um motor potente e sistema elétrico seguro. Sua mesa transversal generosa e cabeçote inclinável a ±60° permitem um trabalho versátil. Além disso, conta com proteção contra aparas, batentes ajustáveis e preparação para um indicador digital. Com dimensões de 750x650x820 mm e um peso de 94 kg, é ideal para metalurgia, garantindo qualidade em perfuração e fresagem.

CARACTERÍSTICAS

• Processamento com precisão
• Alta concentricidade graças aos rolamentos de rolos cônicos ≤ 0,015 mm medidos no mancal
• Motor com relação de transmissão de duas etapas para uma potente transmissão de potência do motor.
• Poderoso motor CC com monitoramento de corrente permanente
• Filtro de ar para motor
• Novo sistema elétrico com proteção melhorada do motor (placa de circuito ampliada e placa de circuito para EMC)
• Sistema elétrico de segurança na versão de 24 volts
• Eletrônica de controle com controle de relé integrado
• Mesa transversal maciça e de dimensões generosas, mecanizada com precisão na superfície, com ranhuras em T e guias ajustáveis
• Batentes finais ajustáveis
• Guia de cauda de milano estável com cunhas ajustáveis
• Jogo do eixo de alimentação ajustável e reajustável
• Interruptor de parada de emergência
• O cabeçote de perfuração/fresagem pode ser inclinado ±60
• Rotação direita/esquerda
• Lâmpada de máquina
• Rolamentos de esferas de contato angular de dupla fileira nos eixos, ajustáveis sem folga

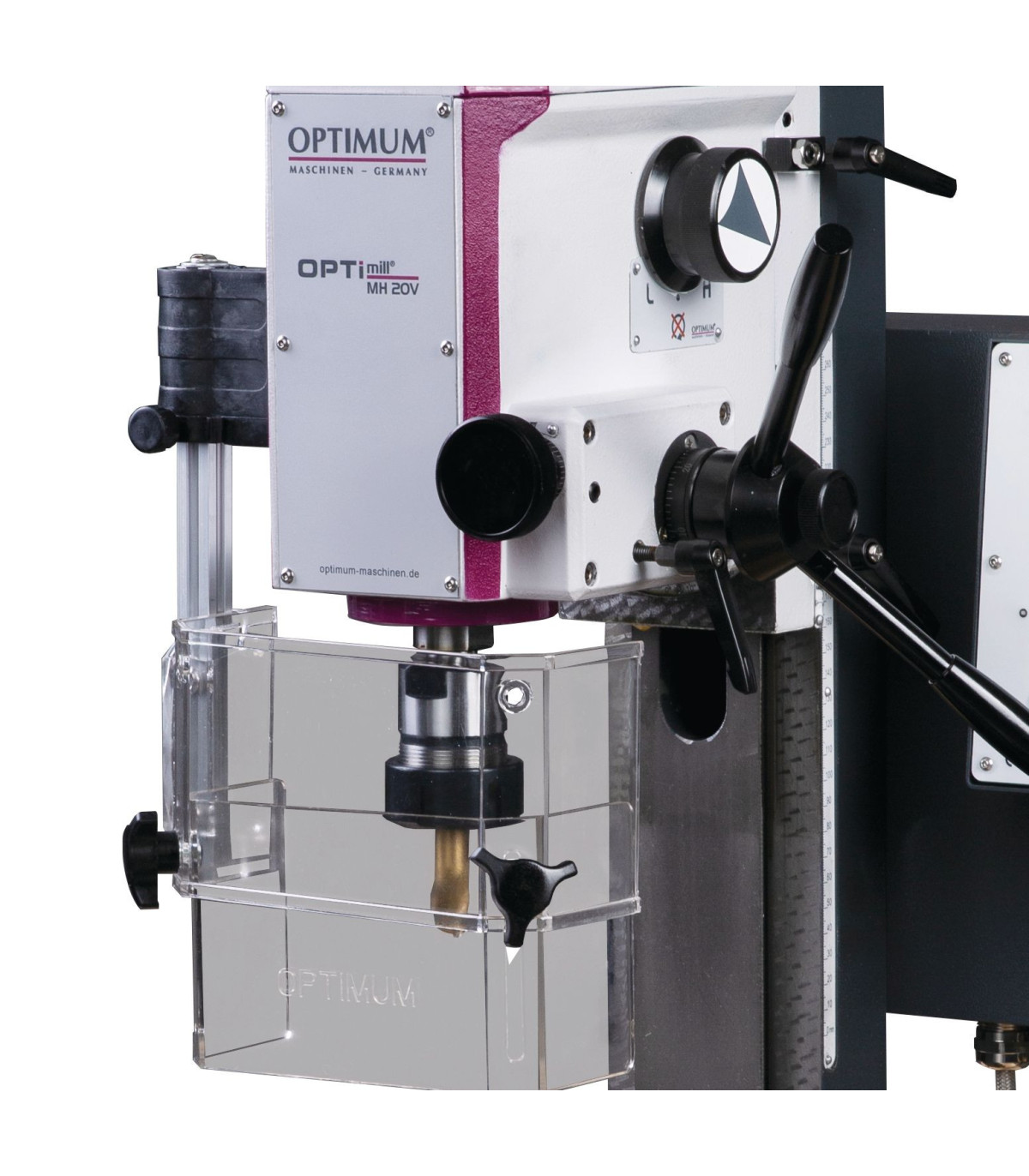

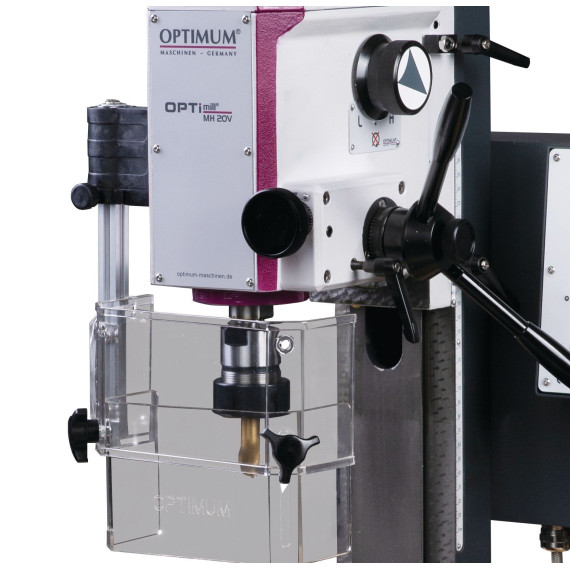

• Tela protetora regulável em altura com microinterruptor, contra projeção de aparas e peças, para máxima proteção do usuário.
• Preparação para a montagem do indicador de posição digital DRO5 nos eixos X e Y (ranura preparada para a posterior instalação das bandas magnéticas)
• Interruptor principal bloqueável

ESPECIFICAÇÕES TÉCNICAS

Mesa cruzada

Eixo vertical de folga - mesa transversal 255 milímetros

Dimensões e pesos

Comprimento aprox. 750 milímetros

Largura/profundidade aprox. 650 milímetros

Altura aprox. 820 milímetros

Peso aproximado. 94 quilos

Cabeçote de perfuração/fresagem

Faixa de giro do cabeçote do moinho ± 60°

Saída de perfuração/fresagem

Tamanho máximo do cabeçote de fresagem 52 milímetros

Fresa de eixo de tamanho máximo 20 milímetros

Aço de alto desempenho para perfuração (S235JR) 16 milímetros

Aço de alto desempenho para perfuração contínua (S235JR) 12 milímetros

Dados elétricos

Tensão de alimentação 230 V

Frequência de rede 50 Hz

Mesa de fresagem horizontal

Comprimento da mesa 510 milímetros

Largura da mesa 180 milímetros

Tamanho da ranhura em T 12 milímetros

Número de ranhura em T 3

Espaçamento de ranhuras em T 63 milímetros

Capacidade máxima de carga 40 quilos

Normas e certificações

Padrão DIN EN 55011

Nível EMC C2

Eixos

Manual do eixo X 280 milímetros

Manual do eixo Y 175 milímetros

Manual do eixo Z 210 milímetros

Eixo vertical

Alcance 170 milímetros

Mandril de eixo MK 2

Faixa de velocidade 100 – 3000 min¯¹

Número de marchas 2

Controle de velocidade ajustável eletronicamente

Saída do motor de acionamento S6-30 % de funcionamento 0,75 kW

Diâmetro da broca 60 milímetros

Traço da broca 50 milímetros

VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora taladradora para metalurgia MH 20 V OPTIMUM é adequada para:

• Mecanização de Metais
• Fabricação de Componentes
• Prototipagem
• Manutenção Industrial
• Artesanato e Modelismo

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para garantir que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.
