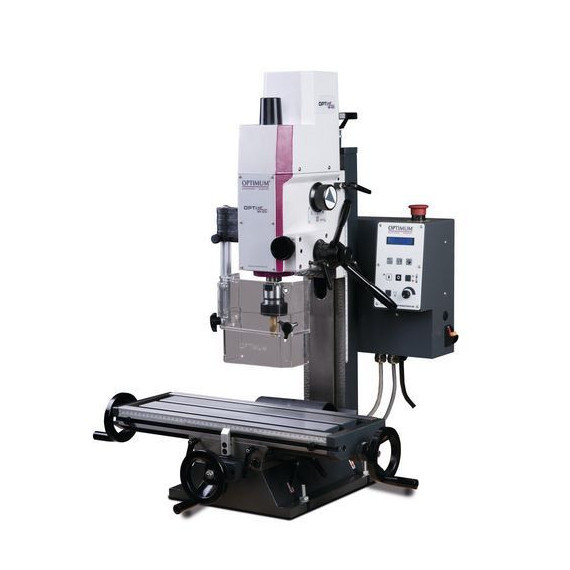

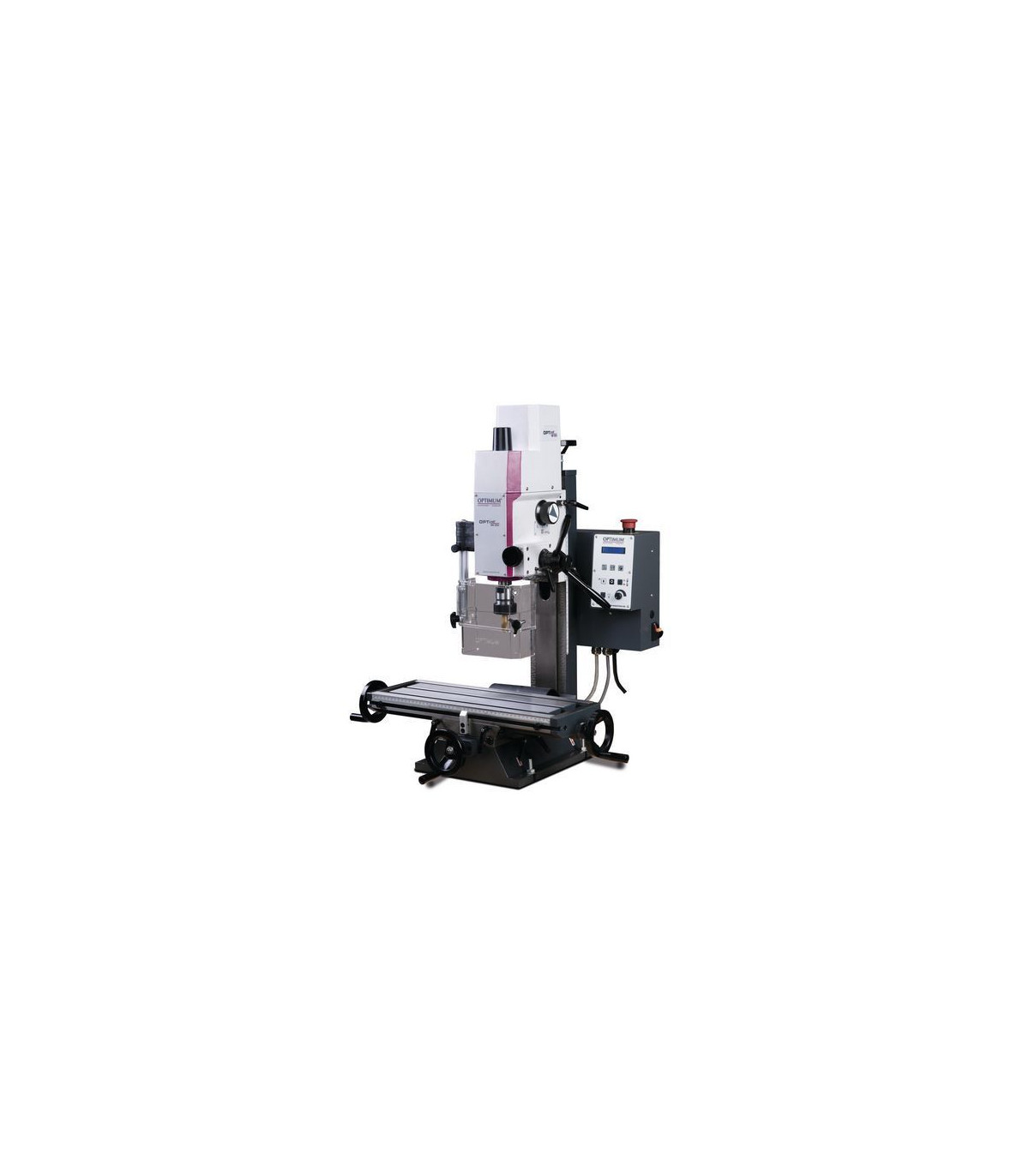

Fräs- und Bohrmaschine für die Metallurgie MH 20 V OPTIMUM

Fräsbohrmaschine für Metallurgie MH 20 V OPTIMUM. Die Fräsbohrmaschine MH 20 V OPTIMUM zeichnet sich durch ihre Präzision und hohe Konzentrität aus, mit einem leistungsstarken Motor und einem sicheren elektrischen System. Ihr großzügiger Querschlitztisch und der neigbare Kopf bis ±60° ermöglichen vielseitiges Arbeiten. Zudem verfügt sie über einen Spänerschutz, verstellbare Anschläge und eine Vorbereitung für einen digitalen Indikator. Mit Abmessungen von 750x650x820 mm und einem Gewicht von 94 kg ist sie ideal für die Metallurgie und garantiert Qualität beim Bohren und Fräsen.

MERKMALE

• Präzise Bearbeitung
• Hohe Konzentrität dank der Kegelrollenlager ≤ 0,015 mm gemessen am Hülsen
• Motor mit zweistufigem Übersetzungsverhältnis für eine leistungsstarke Motorübertragung.
• Leistungsstarker Gleichstrommotor mit permanenter Stromüberwachung
• Luftfilter für den Motor
• Neues elektrisches System mit verbesserter Motorsicherung (erweiterte Leiterplatte und Leiterplatte für EMC)
• Sicherheitsstromversorgung in 24-Volt-Version
• Steuerelektronik mit integriertem Relaissteuerung
• Massiver Querschlitztisch mit großzügigen Abmessungen, präzise bearbeitet auf der Oberfläche, mit T-Nuten und verstellbaren Führungen
• Verstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit verstellbaren Keilen
• Verstellbares und nachjustierbares Vorschubspindelspiel
• Not-Aus-Schalter
• Der Bohr-/Fräskopf kann ±60° geneigt werden
• Rechts-/Linksdrehung
• Maschinenlampe
• Doppelt reihige, spielbare, schrägverzahnte Kugellager an den Achsen

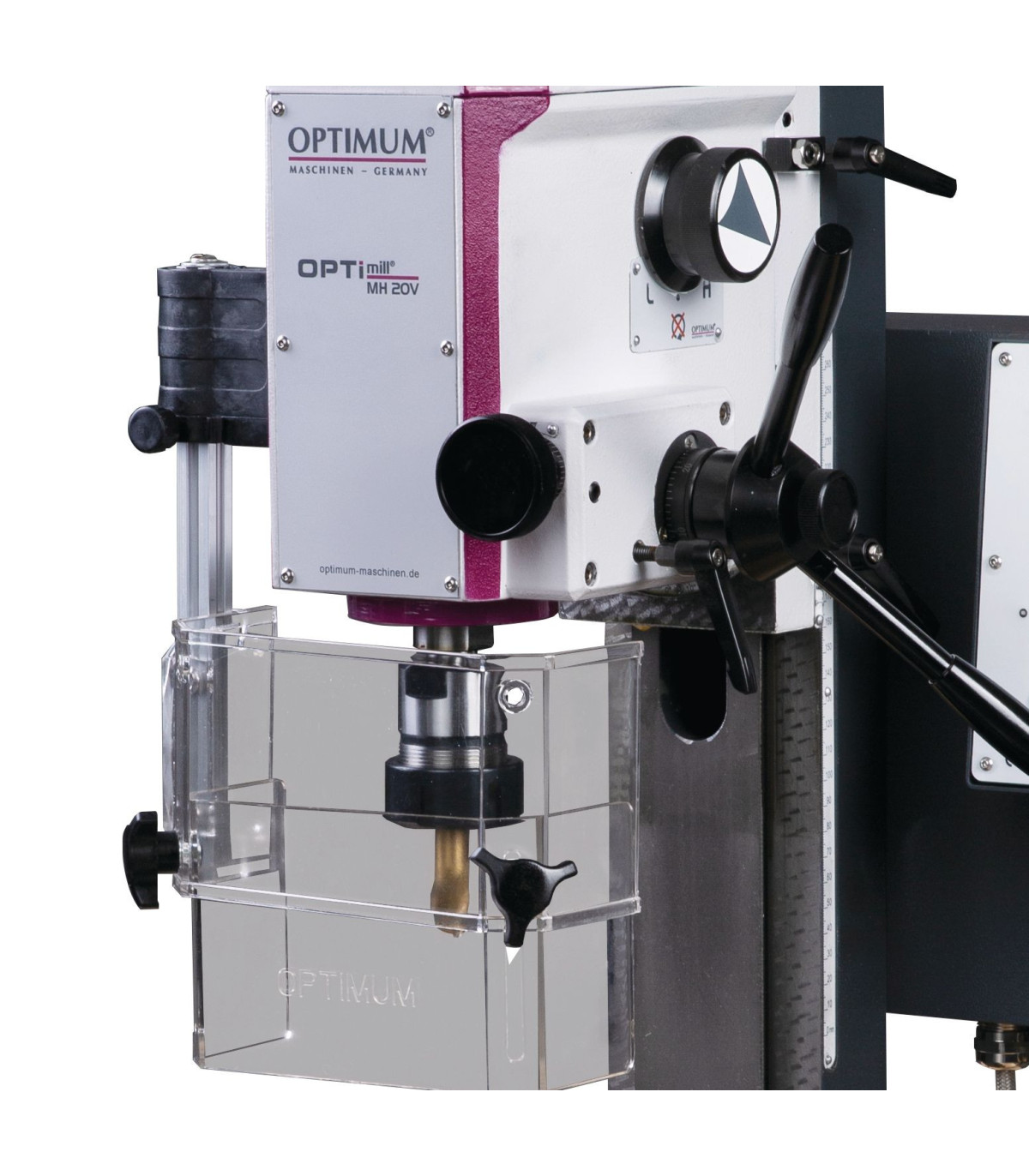

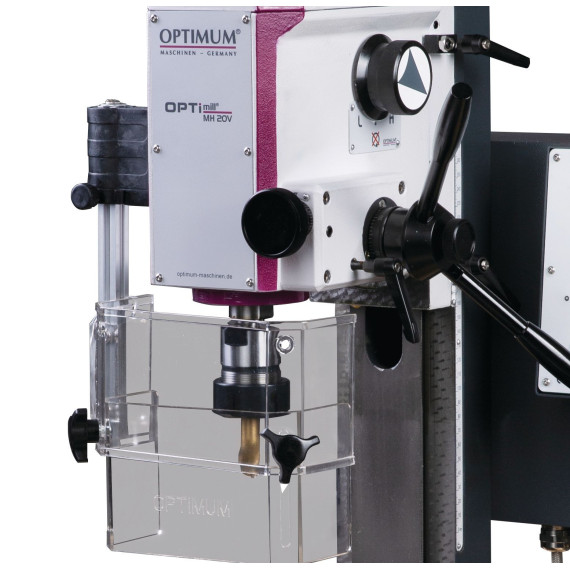

• Höhenverstellbarer Schutzschirm mit Mikroschalter, gegen Spritzern von Spänen und Teilen, für maximalen Schutz des Benutzers.
• Vorbereitung für die Montage des digitalen Positionsindikators DRO5 an den Achsen X und Y (vorbereitete Nut für die spätere Installation der Magnetbänder)
• Hauptschalter mit Verriegelung

TECHNISCHE SPEZIFIKATIONEN

Querschlitztisch

Vertikales Spindelspiel - Querschlitztisch 255 Millimeter

Abmessungen und Gewichte

Ungefähr Länge 750 Millimeter

Ungefähr Breite/Tiefe 650 Millimeter

Ungefähr Höhe 820 Millimeter

Ungefähr Gewicht. 94 Kilogramm

Bohr-/Fräskopf

Drehbereich des Fräskopfes ± 60°

Bohren/Fräsen

Maximale Fräskopfgröße 52 Millimeter

Maximale Achsfräse 20 Millimeter

Hochleistungsstahl für Bohren (S235JR) 16 Millimeter

Hochleistungsstahl für kontinuierliches Bohren (S235JR) 12 Millimeter

Elektrische Daten

Versorgungsspannung 230 V

Netzfrequenz 50 Hz

Horizontale Frästisch

Länge des Tisches 510 Millimeter

Breite des Tisches 180 Millimeter

Größe der T-Nut 12 Millimeter

Anzahl der T-Nuten 3

Abstand der T-Nuten 63 Millimeter

Maximale Tragfähigkeit 40 Kilogramm

Normen und Zertifizierungen

Standard DIN EN 55011

EMC-Niveau C2

Achsen

Manuelle X-Achse 280 Millimeter

Manuelle Y-Achse 175 Millimeter

Manuelle Z-Achse 210 Millimeter

Vertikale Spindel

Erreichen 170 Millimeter

Spindelaufnahme MK 2

Drehzahlbereich 100 – 3000 min¯¹

Anzahl der Gänge 2

Drehzahlregelung elektronisch einstellbar

Motorleistung S6-30 % Betrieb 0,75 kW

Durchmesser der Spindel 60 Millimeter

Hub der Spindel 50 Millimeter

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Betriebswerkzeug

Die Fräsbohrmaschine für Metallurgie MH 20 V OPTIMUM ist geeignet für:

• Metallbearbeitung
• Herstellung von Komponenten
• Prototyping
• Industrielle Wartung
• Handwerk und Modellbau

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Konformität bei der Konstruktion und Nutzung von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.
