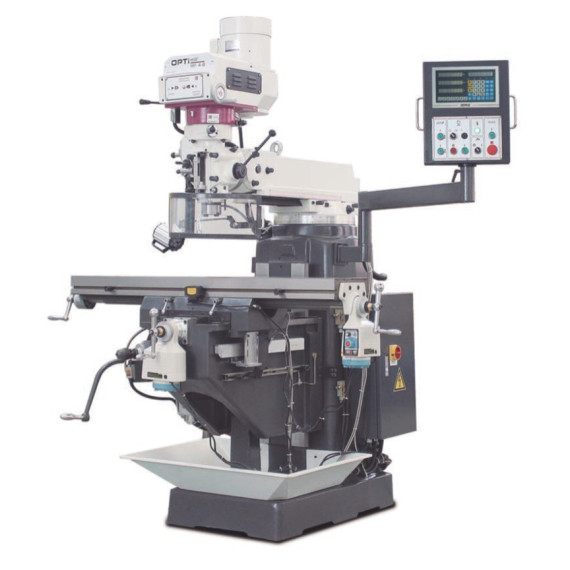

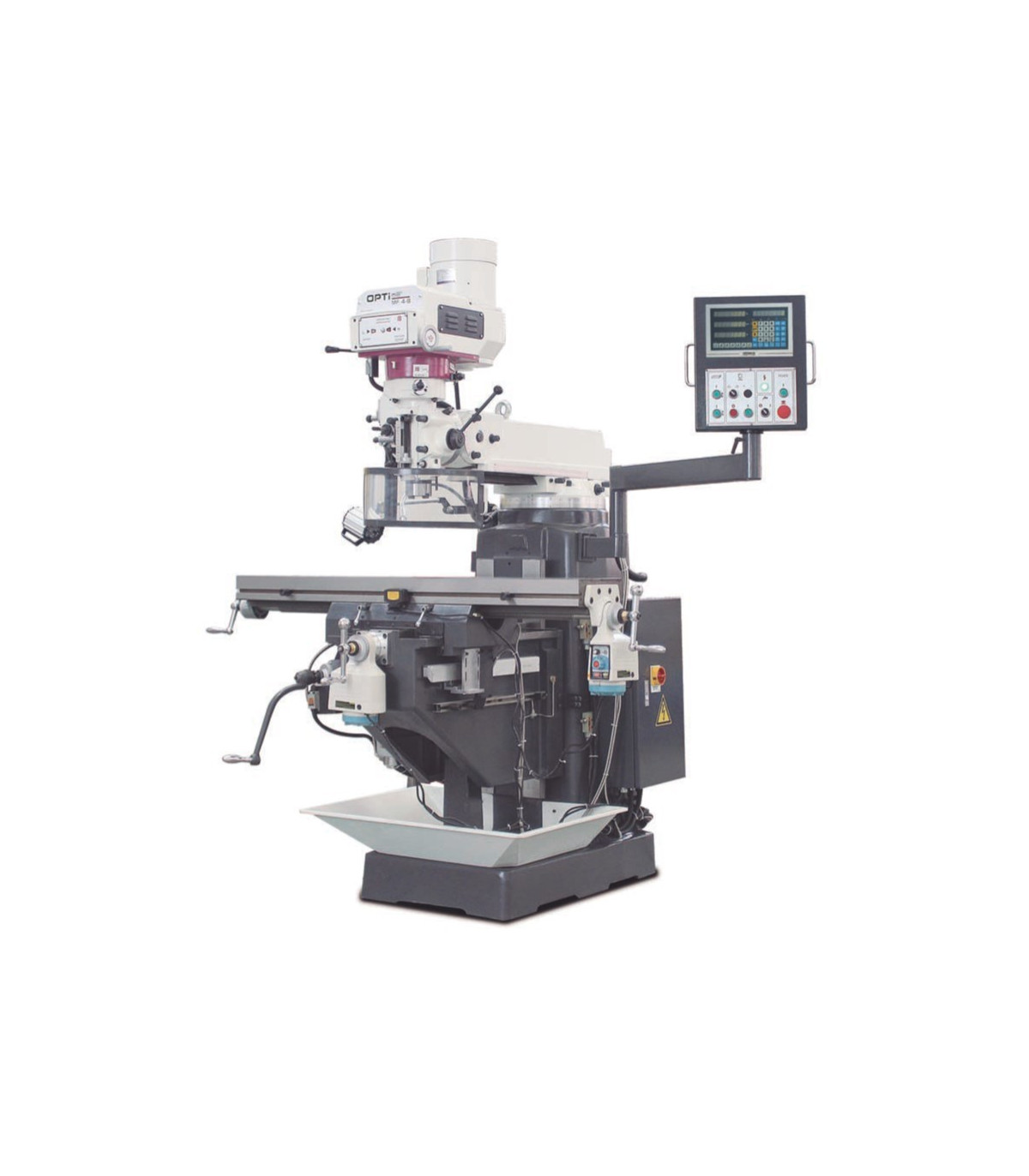

Fresatrice trapano per lavori complessi MF 4-B OPTIMUM

Fresatrice trapano per lavori complessi MF 4-B OPTIMUM. La fresatrice trapano MF 4-B OPTIMUM è ideale per lavori complessi. Il suo design robusto in ghisa garantisce alta concentricità, con un range di inclinazione del testa di ± 45°. Include un tavolo solido, dispositivi di raffreddamento e controllo della velocità variabile, offrendo precisione e sicurezza all'utente. Con un peso di 1260 kg e dimensioni generose, è perfetta per compiti impegnativi in acciaio ad alte prestazioni.

CARATTERISTICHE

• Design solido realizzato in ghisa Meehanite di alta qualità.
• Alta concentricità grazie al cuscinetto a rulli conici, ≤ 0,01 mm misurato nel manicotto
• Asse X e Z con guida a coda di rondine regolabile di 55°
• Asse Y con guida piatta regolabile
• Dispositivo di raffreddamento
• Tavolo incrociato solido e di dimensioni generose, con finitura superficiale precisa e fermo finale regolabile
• Il testa di perforazione/fresatura può essere inclinato di ± 45°
• Alimentazione automatica della penna, 3 fasi 0,04 - 0,15 mm/giro
• Microalimentazione di precisione
• Fermo di profondità di perforazione regolabile con scala millimetrica, leggibile frontalmente
• Rotazione destra/sinistra
• Controllo della velocità infinitamente variabile
• Mandrino di fresatura con cuscinetto di precisione
• Freno del mandrino meccanico
• Schermo protettivo regolabile in altezza con microinterruttore, contro la proiezione di trucioli e pezzi, per la massima protezione dell'utente.

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

Potenza di azionamento della/e pompa/e di raffreddamento 90 watt

Dimensioni e pesi

lunghezza circa 2400 millimetri

Larghezza/profondità circa 2160 millimetri

Altezza circa 2300 millimetri

Peso approssimativo. 1260 chilogrammi

Testa di perforazione/fresatura

Range di inclinazione della testa della fresatrice-trapano verticale ± 45°

Range di rotazione della testa del mulino orizzontale ± 90°

Uscita di perforazione/fresatura

Dimensione massima della testa di fresatura 76 millimetri

Fresa dell'asse di dimensione massima 25 millimetri

Acciaio ad alte prestazioni per perforazione (S235JR) 24 millimetri

Acciaio ad alte prestazioni per perforazione continua (S235JR) 20 millimetri

Dati elettrici

Valore nominale totale 3 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

lunghezza del tavolo 254 millimetri

Larghezza del tavolo 1370 millimetri

Gioco massimo tra il mandrino verticale e il tavolo di fresatura 405 millimetri

Dimensione della scanalatura a T 16 millimetri

Numero di scanalature a T 3

Spaziatura delle scanalature a T 63 millimetri

Capacità massima di carico 300 chili

Norme e certificazioni

Standard DIN EN 55011

Assi

Manuale dell'asse X 820 millimetri

Manuale dell'asse Y 410 millimetri

Manuale dell'asse Z 400 millimetri

Asse X automatico 740 millimetri

Asse Y automatico 330 millimetri

Asse Z automatico 320 millimetri

Mandrino verticale

Raggio da fino a 0 – 420 millimetri

Mandrino del mandrino ISO 40 DIN 2080

Range di velocità 60 – 4200 min¯¹

Numero di marce 2

Controllo della velocità meccanicamente continuo

Funzionamento normale del mandrino verticale 2,2 kW

Diametro della penna 86 millimetri

Tratto della penna 127 millimetri

Alimentazione del manicotto del mandrino 0,04 / 0,08 / 0,15 mm/giro

Corso della testa di fresatura sull'asse Y 470 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

Strumento operativo

PER QUALE TIPO DI LAVORO È APPROPRIATO

La Fresatrice trapano per lavori complessi MF 4-B OPTIMUM è adatta per:

• Industria della lavorazione dei metalli
• Produzione di pezzi di precisione
• Laboratori di prototipi
• Produzione di componenti industriali
• Elaborazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

- DIN EN 55011: La normativa DIN EN 55011 si riferisce ai limiti e ai metodi di misurazione dell'emissione di interferenze elettromagnetiche di apparecchiature industriali, scientifiche e mediche. Questa norma stabilisce criteri per garantire che i dispositivi non generino interferenze che possano influenzare altri apparecchi elettronici e definisce anche i livelli consentiti di radiazione elettromagnetica. È essenziale per garantire la conformità nel design e nell'uso di apparecchiature che operano in ambienti dove la compatibilità elettromagnetica è cruciale.
