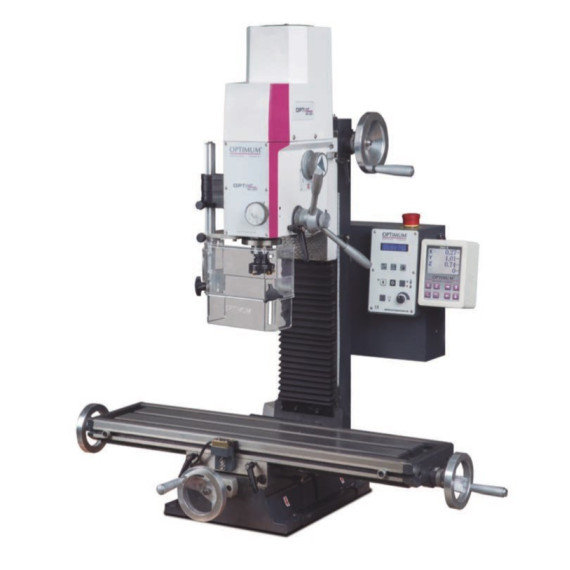

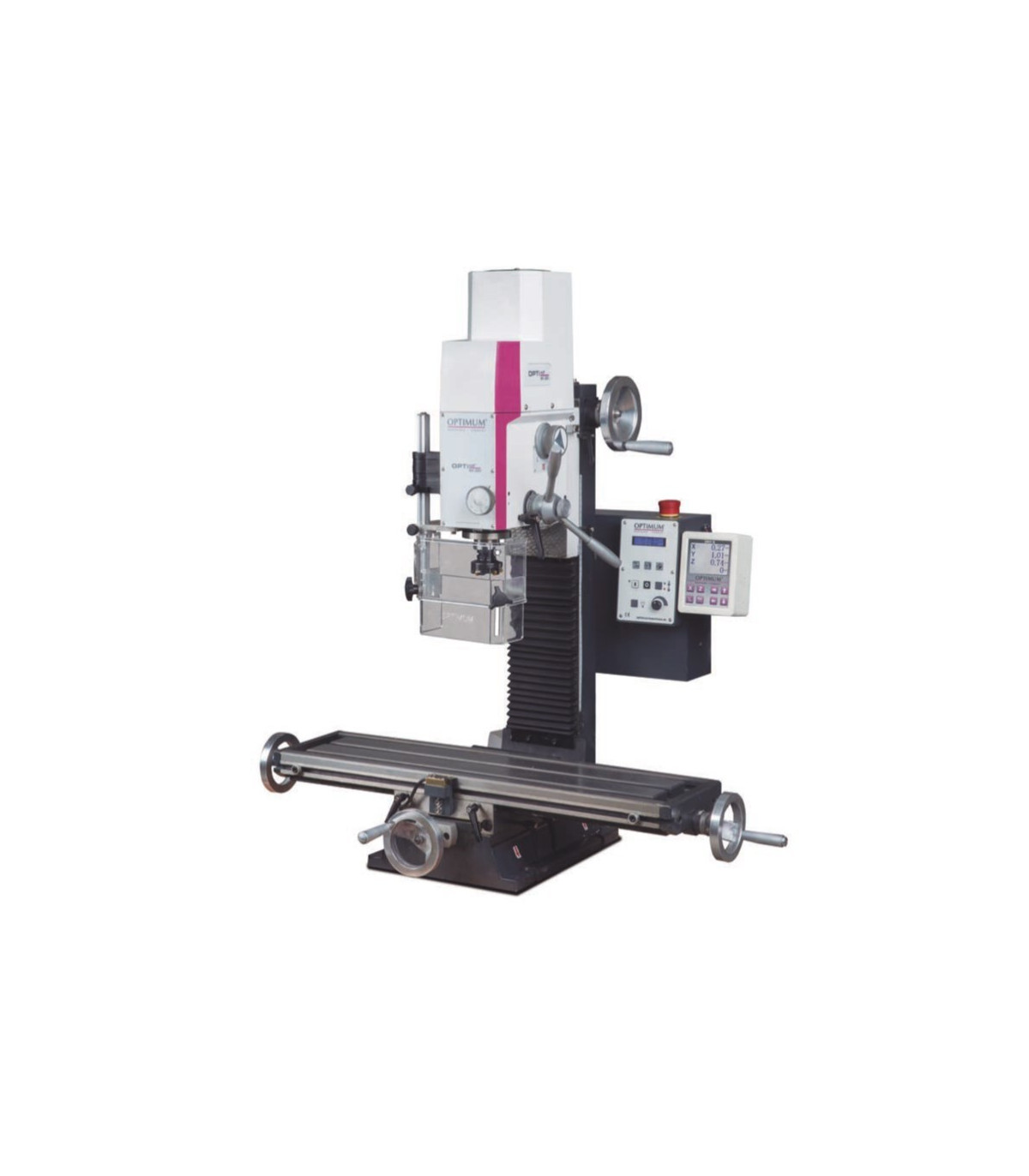

Fresadora robusta de grande precisão MH 22 V OPTIMUM

Fresadora robusta de grande precisão MH 22 V OPTIMUM. A fresadora MH 22 V OPTIMUM é robusta e precisa, com alta concentricidade e um potente motor de CC. Sua mesa transversal generosa, cabeçal inclinável a ±60° e proteção contra aparas garantem um trabalho eficiente. Além disso, conta com batentes ajustáveis, interruptor de emergência e sistema elétrico seguro. Com dimensões de 745x650x950 mm e um peso de 120 kg, é ideal para perfuração e fresagem de alta precisão em metalurgia.

CARACTERÍSTICAS

• Processamento com precisão
• Alta concentricidade graças aos rolamentos de rolos cônicos ≤ 0,015 mm medidos no mancal
• Motor com relação de transmissão de duas etapas para uma potente transmissão de potência do motor.
• Potente motor de CC com monitoramento de corrente permanente
• Sistema elétrico de segurança na versão de 24 volts
• Eletrônica de controle com controle de relé integrado
• Mesa transversal maciça e de dimensões generosas, mecanizada com precisão na superfície, com ranhuras em T e guias ajustáveis
• Batentes finais ajustáveis
• Guia de cauda de milano estável com cunhas ajustáveis
• Alimentação fina
• Interruptor de parada de emergência
• O cabeçal de perfuração/fresagem pode ser inclinado ±60
• Rotação direita/esquerda
• Lâmpada de máquina
• Orifício para facilitar a lubrificação do fuso trapezoidal
• Rolamentos de esferas de contato angular de dupla fileira nos eixos, ajustáveis sem folga
• Folga do fuso de alimentação ajustável e reajustável
• Tela protetora regulável em altura com microinterruptor para evitar a projeção de aparas e peças, para máxima proteção do usuário.
• Eixos X, Y e Z com ranhura preparada para a posterior instalação de fitas magnéticas
• Fole como proteção de guia

ESPECIFICAÇÕES TÉCNICAS

Mesa cruzada

• Fuso vertical de folga - mesa transversal 360 milímetros
• Dimensões e pesos
• Comprimento aprox. 745 milímetros
• Largura/profundidade aprox. 650 milímetros
• Altura aprox. 950 milímetros
• Peso aproximado. 120 quilos

Cabeçal de perfuração/fresagem

• Faixa de giro do cabeçal do moinho ± 60°

Saída de perfuração/fresagem

• Tamanho máximo do cabeçal de fresagem 52 milímetros
• Fresa de eixo de tamanho máximo 12 milímetros
• Aço de alto desempenho para perfuração (S235JR) 20 milímetros
• Aço de alto desempenho para perfuração contínua (S235JR) 16 milímetros

Dados elétricos

• Saída do motor de acionamento 0,95 kW
• Tensão de alimentação 230 V
• Frequência de rede 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa 700 milímetros
• Largura da mesa 180 milímetros
• Tamanho da ranhura em T 12 milímetros
• Número de ranhura em T 3
• Espaçamento de ranhuras em T 63 milímetros
• Capacidade máxima de carga 50 quilos

Normas e certificações

• Padrão DIN EN 55011
• Nível EMC C2

Eixos

• Manual do eixo X 480 milímetros
• Manual do eixo Y 175 milímetros
• Manual do eixo Z 270 milímetros

Fuso vertical

• Alcance 170 milímetros
• Mandril de fuso BT 20
• Faixa de velocidade 90 – 3000 min¯¹
• Número de marchas 2
• Controle de velocidade eletrônico
• Diâmetro da pluma 60 milímetros
• Traço de pluma 40 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

Ferramenta operativa

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora robusta de grande precisão MH 22 V OPTIMUM é adequada para:

• Usinagem de Metais
• Fabricação de Componentes
• Prototipagem
• Manutenção Industrial
• Artesanato e Modelismo

CERTIFICAÇÃO

- DIN EN 55011: A norma DIN EN 55011 refere-se aos limites e métodos de medição da emissão de interferências eletromagnéticas de equipamentos industriais, científicos e médicos. Esta norma estabelece critérios para assegurar que os dispositivos não gerem interferências que possam afetar outros equipamentos eletrônicos e também define os níveis permitidos de radiação eletromagnética. É essencial para garantir a conformidade no design e uso de equipamentos que operam em ambientes onde a compatibilidade eletromagnética é crucial.

- Nível EMC C2: O nível EMC C2 refere-se a um padrão de compatibilidade eletromagnética (EMC) que se aplica a equipamentos e sistemas elétricos e eletrônicos. Especificamente, o nível C2 indica requisitos para a emissão de interferências e a imunidade a perturbações eletromagnéticas em ambientes industriais. Os dispositivos que atendem a este nível são projetados para operar sem causar interferências significativas a outros equipamentos e para resistir a perturbações externas, o que é crucial em ambientes onde diversos dispositivos eletrônicos coexistem.
