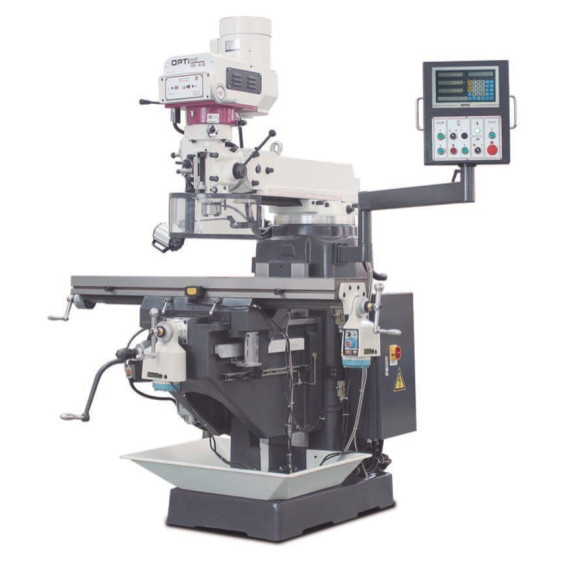

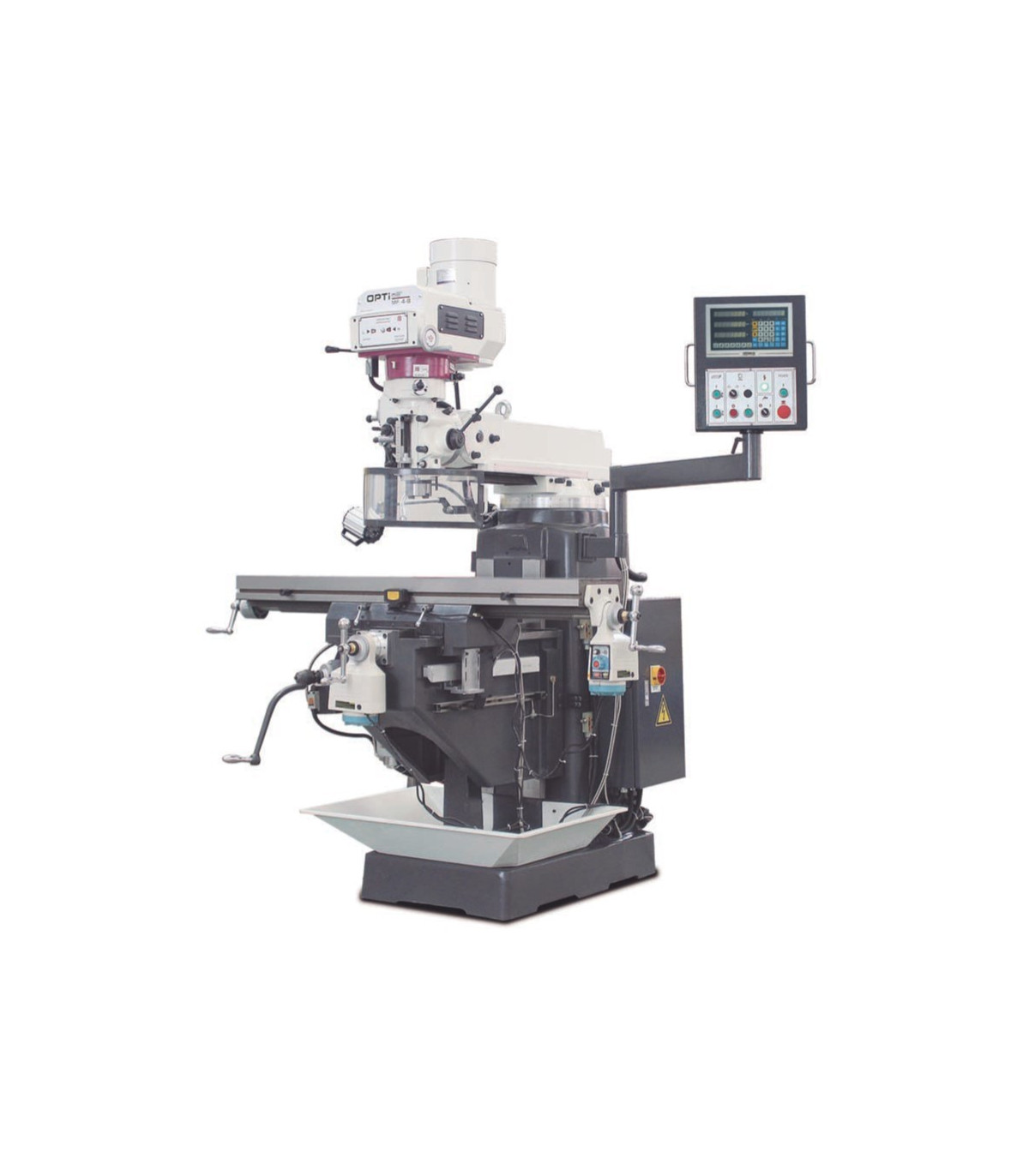

Fresadora perfuradora para trabalhos complexos MF 2-B OPTIMUM

Fresadora furadeira para trabalhos complexos MF 2-B OPTIMUM. A fresadora furadeira MF 2-B OPTIMUM, feita de ferro fundido Meehanite, oferece alta concentricidade e guias ajustáveis. Com cabeçote inclinável a ± 45°, alimentação automática e controle de velocidade variável, é ideal para trabalhos complexos.

CARACTERÍSTICAS

• Design sólido fabricado em ferro fundido Meehanite de alta qualidade.
• Alta concentricidade graças ao rolamento de rolos cônicos, ≤ 0,01 mm medido no mancal
• Eixo X e Z com guia de cauda de andorinha ajustável de 55°
• Eixo Y com guia plana ajustável
• Dispositivo refrigerante
• Mesa cruzada sólida e de dimensões generosas, com acabamento superficial preciso e batentes finais ajustáveis
• O cabeçote de perfuração/fresagem pode ser inclinado ± 45
• Alimentação automática de pluma, 3 etapas 0,04 - 0,15 mm/rev
• Microalimentação de precisão
• Tope de profundidade de perfuração ajustável com escala milimétrica, legível pela frente
• Rotação direita/esquerda
• Controle de velocidade infinitamente variável
• Eixo de fresagem com rolamento de precisão
• Freio de eixo mecânico
• Tela protetora regulável em altura com microinterruptor, contra projeção de aparas e peças, para máxima proteção do usuário.

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificação de refrigeração

• Potência de acionamento da(s) bomba(s) de refrigerante 90 watts

Dimensões e pesos

• Comprimento aprox. 2000 milímetros
• Largura/profundidade aprox. 1600 milímetros
• Altura aprox. 2010 milímetros
• Peso aproximado. 1000 quilos

Cabeçote de perfuração/fresagem

• Faixa de inclinação do cabeçote da fresadora-furadeira vertical ± 45°
• Faixa de giro do cabeçote do moinho horizontal ± 90°

Saída de perfuração/fresagem

• Tamanho máximo do cabeçote de fresagem 76 milímetros
• Fresa de eixo de tamanho máximo 25 milímetros
• Aço de alto desempenho para perfuração (S235JR) 24 milímetros
• Aço de alto desempenho para perfuração contínua (S235JR) 20 milímetros

Dados elétricos

• Valor nominal total 3 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa 230 milímetros
• Largura da mesa 1246 milímetros
• Folga máxima entre o eixo vertical e a mesa de fresagem 405 milímetros
• Tamanho da ranhura em T 16 milímetros
• Número de ranhuras em T 3
• Espaçamento de ranhuras em T 63 milímetros
• Capacidade máxima de carga 200 quilos

Normas e certificações

• Padrão DIN EN 55011

Eixos

• Manual do eixo X 690 milímetros
• Manual do eixo Y 310 milímetros
• Manual do eixo Z 390 milímetros
• Eixo X automático 610 milímetros
• Eixo Y automático 230 milímetros
• Eixo Z automático 310 milímetros

Eixo vertical

• Alcance de até 15 – 415 milímetros
• Mandril de eixo ISO 40 DIN 2080
• Faixa de velocidade 60 – 4200 min¯¹
• Número de marchas 2
• Controle de velocidade mecanicamente contínuo
• Funcionamento normal do eixo vertical 2,2 kW
• Diâmetro da pluma 86 milímetros
• Traço da pluma 127 milímetros
• Alimentação de mancal de eixo 0,04 / 0,08 / 0,15 mm/rev
• Deslocamento do cabeçote de fresagem no eixo Y 312 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora furadeira para trabalhos complexos MF 2-B OPTIMUM é adequada para:

• Indústria de usinagem de metais
• Fabricação de peças de precisão
• Oficinas de protótipos
• Produção de componentes industriais
• Elaboração de peças personalizadas
• Usinagem de aço e outros materiais
• Projetos que requerem alta concentricidade e precisão

CERTIFICAÇÃO

A norma ISO 40 e DIN 2080 refere-se a um sistema de medidas para cones de fixação, especificamente o cone ISO 40, que é comumente utilizado em máquinas-ferramenta para a fixação de ferramentas.

O cone ISO 40 faz parte de uma série de cones cônicos que são utilizados para assegurar ferramentas no eixo da máquina. Esta norma estabelece as dimensões e tolerâncias para garantir a intercambiabilidade e a precisão na fixação das ferramentas.
