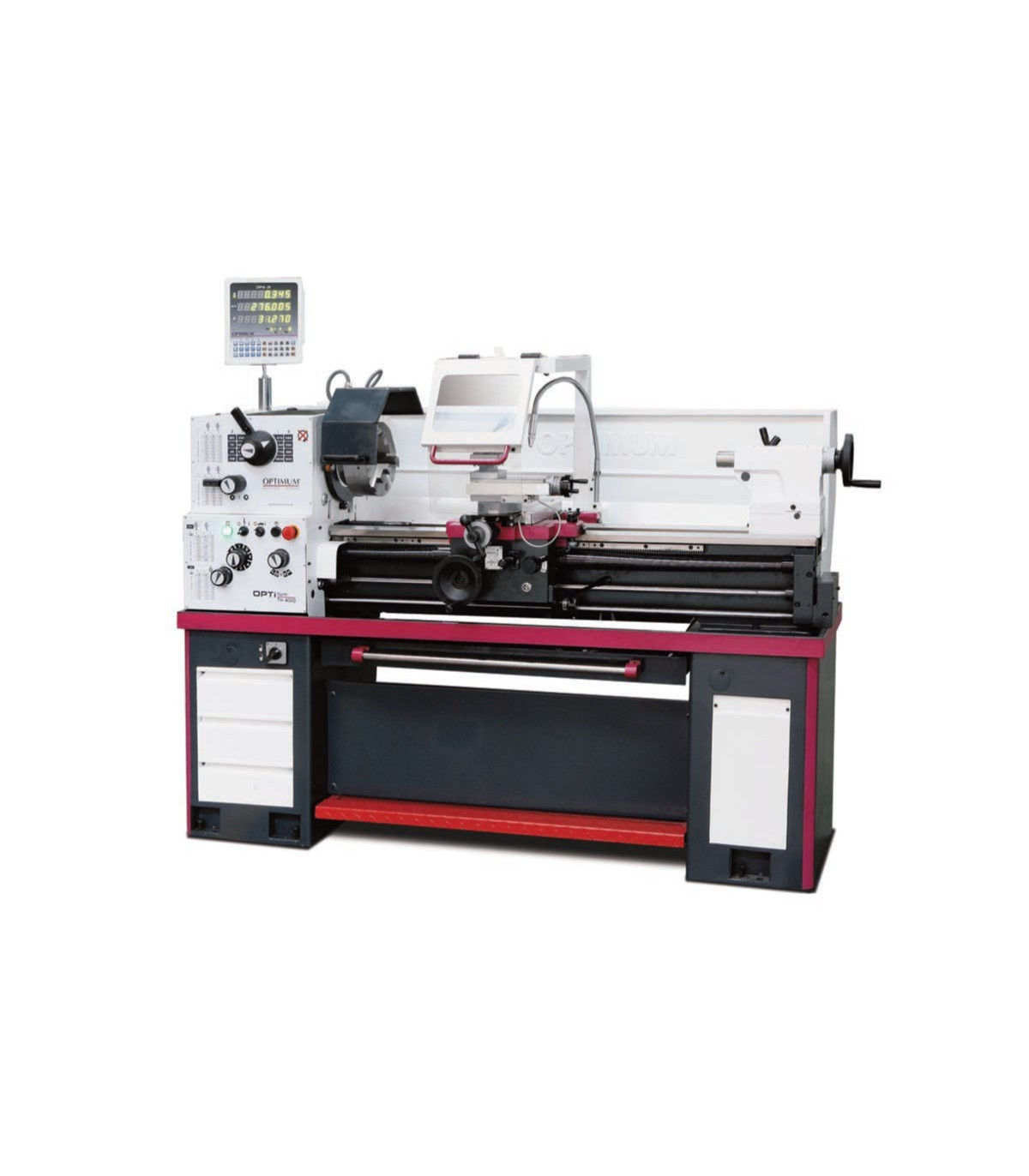

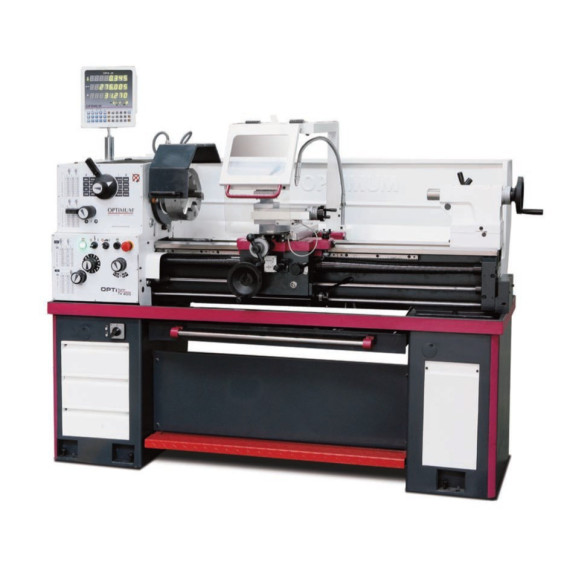

Torno de bancada para trabalho profissional TH 4010D OPTIMUM

Torno de bancada para trabalho profissional TH 4010D OPTIMUM. O torno de bancada TH 4010D OPTIMUM é ideal para trabalho profissional, com guia de eixo Z temperada e concentricidade superior a 0,015 mm. Seu husillo opera em banho de óleo e conta com ajustes rápidos. Tem um sistema elétrico de 24 V CC, eletrônica de segurança e volantes com escala fina ajustável. Com dimensões de 1920x740x1555 mm e um peso de 737 kg, é perfeito para tarefas exigentes na oficina, garantindo precisão e segurança.

CARACTERÍSTICAS

• Guia de eixo Z temperada e retificada
• Corrediça mecanizada com precisão
• Concentricidade garantida da ponta do husillo melhor que 0,015 mm
• Portahusillo Camlock DIN ISO 702-2 N° 5
• Sistema elétrico de 24 volts CC
• Todas as guias podem ser ajustadas por tiras de cunha.
• Rotação direita/esquerda comutável na corrediça da cama
• Eletrônica de segurança de dois canais
• Interruptor com cálculo do ciclo de vida, testado segundo a norma EN ISO 13849
• Rodas dentadas de marcha suave, temperadas e retificadas
• O husillo principal funciona em um banho de óleo.
• Ajuste rápido, simples e sem ferramentas por meio de alavanca de fixação
• Engrenagens e eixos temperados e retificados, funcionando em banho de óleo em rolamentos de precisão.
• Volantes com escala fina ajustável 0,04 / 0,02 mm
• Volantes de segurança com função de empurrar nos eixos X e Z
• Faixa de ajuste da corrediça superior ± 90
• Leito de prisma fortemente canalizado, temperado por indução e retificado com precisão de fundição cinza
• Bandeja de aparas removível com trilhos guia
• Interruptor principal bloqueável
• Dispositivo de parada de emergência com acionamento por pé
• Base da máquina com três painéis (sem compartimentos)
• Dispositivo refrigerante
• Lâmpada de máquina LED na proteção do chip

TH 4010 / TH 4010D / TH 4010D:

• Interruptor de proteção do motor

TH 4010V:

• Visualização de velocidade
• Supervisão da velocidade de acordo com a Diretiva de máquinas
• Duas etapas de engrenagens
• Suporte de aço de troca rápida 3-E
• Suporte de aço 20 x 100 tipo D para cinzéis quadrados

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1920 milímetros
• Largura/profundidade aprox. 740 milímetros
• Altura aprox. 1555 milímetros
• Peso aproximado. 737 quilogramas

Dados elétricos

• Saída do motor de acionamento 2,4 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Alimentação

• Faixa de alimentação longitudinal 0,043 – 0,653 mm/rev
• Número de avanços longitudinais 48
• Faixa de alimentação plana 0,015 – 0,206 mm/rev
• Número de alimentações planas 48

Parcelas

• Passo métrico 0,4 – 7 mm/volta
• Número de passos métricos 42
• Campo imperial 70 – 4 Gg/1"
• Número de passos imperiais 42

Faixa de velocidade

• Número de marchas 16
• Faixa de velocidade 45 – 1800 min¯¹

Huso

• Mandril de husillo Fechadura de leva DIN ISO 702-2 n.º 5
• Diâmetro do orifício do husillo/diâmetro do passo da barra 52 milímetros
• Altura máxima do porta-ferramentas 16 milímetros
• Cono do husillo MT 6

Contraponto

• Arrojar MK 3
• Traço de pluma 130 milímetros
• Diâmetro da pluma 45 milímetros

Fixação de ferramentas

• Tamanho do mandril do porta-ferramentas 16 milímetros

Eixo

• Curso do eixo X 100 milímetros
• Eixo Y 195 milímetros
• Corrediça superior de deslocamento 100 milímetros
• Carro transversal de viagem 195 milímetros

Áreas de trabalho

• Altura máxima 205 milímetros
• Largura máxima 1000 milímetros
• Diâmetro de giro sobre a bancada da máquina 410 milímetros
• Diâmetro de oscilação acima do carro de planejamento 255 milímetros
• Largura da cama 206 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Passo de bisel fixo Ø 5 - 85 mm
• Passo de bisel móvel Ø 5 - 65 mm
• Luz LED para máquina
• Manguito redutor MK 6 / MK 3
• Pontos de centragem fixos MK 3
• Ponto de centragem fixo MK 3, ligado
• Jogo de troca de marchas
• Preenchimento inicial da máquina com óleo de qualidade
• Ferramenta operacional

TH 4010 / TH 4010D

• Suporte quádruplo de aço de 16 mm

TH 4010V

• Suporte de aço de troca rápida 3-E
• Suporte de aço 20 x 100 tipo D para cinzéis quadrados

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Torno de bancada para trabalho profissional TH 4010D OPTIMUM é adequado para:

• Usinagem de peças
• Prototipagem
• Faça você mesmo
• Educação
• Indústria artesanal

CERTIFICAÇÃO

- EN ISO 13849: A norma EN ISO 13849 foca na segurança dos sistemas de controle relacionados a máquinas, estabelecendo requisitos para o design e avaliação desses sistemas para garantir um funcionamento seguro e minimizar riscos de falhas que possam causar lesões ou danos. Define níveis de desempenho (PL) que devem ser alcançados de acordo com o risco, considerando a probabilidade e consequências de falhas, e abrange aspectos como a redundância e o diagnóstico do sistema para garantir sua confiabilidade no ambiente de trabalho.

- DIN ISO 702-2 N° 5: A norma DIN ISO 702-2 N° 5 trata sobre a classificação e rotulagem de produtos químicos, garantindo que as informações sobre perigos e medidas de segurança sejam claras e compreensíveis para os usuários.
