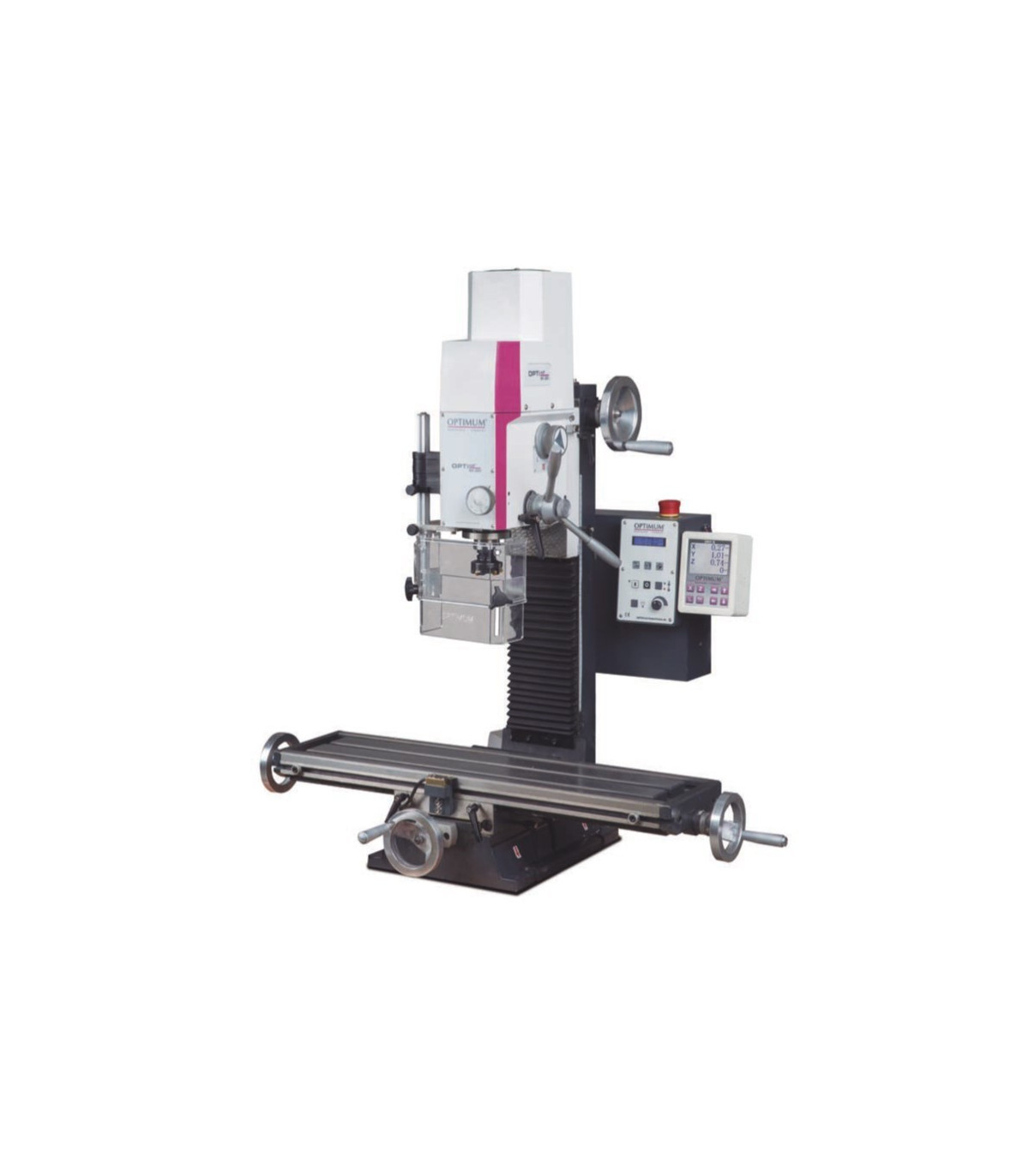

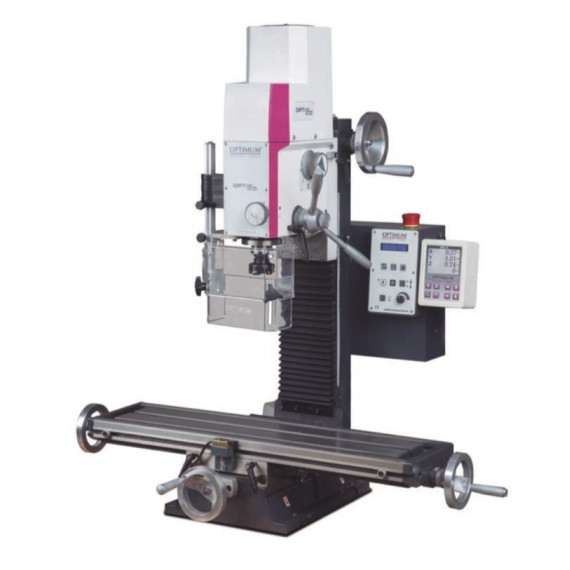

Robuste Hochpräzisionsfräsmaschine MH 22 V OPTIMUM

Robuste Hochpräzisionsfräse MH 22 V OPTIMUM. Die Fräse MH 22 V OPTIMUM ist robust und präzise, mit hoher Konzentrizität und einem leistungsstarken Gleichstrommotor. Ihr großzügiger Querschlitztisch, der neigbare Kopf bis ±60° und der Späne-Schutz gewährleisten effizientes Arbeiten. Außerdem verfügt sie über verstellbare Anschläge, einen Not-Aus-Schalter und ein sicheres elektrisches System. Mit Abmessungen von 745x650x950 mm und einem Gewicht von 120 kg ist sie ideal für hochpräzises Bohren und Fräsen in der Metallverarbeitung.

MERKMALE

• Präzise Bearbeitung
• Hohe Konzentrizität dank der Kegelrollenlager ≤ 0,015 mm gemessen am Hülsen
• Motor mit zweistufigem Übersetzungsverhältnis für eine leistungsstarke Motorübertragung.
• Leistungsstarker Gleichstrommotor mit permanenter Stromüberwachung
• Sicherheits-Elektrosystem in 24-Volt-Ausführung
• Steuerelektronik mit integriertem Relaissteuerung
• Massiver Querschlitztisch mit großzügigen Abmessungen, präzise bearbeitet, mit T-Nuten und verstellbaren Führungen
• Verstellbare Endanschläge
• Stabile Schwalbenschwanzführung mit verstellbaren Keilen
• Feineinspeisung
• Not-Aus-Schalter
• Der Bohr-/Fräskopf kann ±60° geneigt werden
• Rechts-/Linkslauf
• Maschinenlampe
• Öffnung zur erleichterten Schmierung der trapezförmigen Spindel
• Doppelte reibungslose Kugellager an den Achsen, spielverstellbar
• Verstellbares und nachjustierbares Spiel der Vorschubspindel
• Höhenverstellbarer Schutzschirm mit Mikroschalter zur Vermeidung von Späne- und Teileprojektionen, für maximalen Schutz des Benutzers.
• X-, Y- und Z-Achsen mit Nut zur späteren Installation von Magnetbändern vorbereitet
• Faltenbalg als Führungsabdeckung

TECHNISCHE SPEZIFIKATIONEN

Querschlitztisch

• Vertikale Spindelspiel - Querschlitztisch 360 Millimeter
• Abmessungen und Gewichte
• Ungefähre Länge 745 Millimeter
• Ungefähre Breite/Tiefe 650 Millimeter
• Ungefähre Höhe 950 Millimeter
• Ungefähres Gewicht. 120 Kilogramm

Bohr-/Fräskopf

• Drehbereich des Fräskopfes ± 60°

Bohren/Fräsen

• Maximale Fräskopfgröße 52 Millimeter
• Maximale Achsfräse 12 Millimeter
• Hochleistungsstahl für Bohrungen (S235JR) 20 Millimeter
• Hochleistungsstahl für kontinuierliches Bohren (S235JR) 16 Millimeter

Elektrische Daten

• Antriebsleistung 0,95 kW
• Versorgungsspannung 230 V
• Netzfrequenz 50 Hz

Horizontale Fräse

• Länge des Tisches 700 Millimeter
• Breite des Tisches 180 Millimeter
• Größe der T-Nut 12 Millimeter
• Anzahl der T-Nuten 3
• Abstand der T-Nuten 63 Millimeter
• Maximale Tragfähigkeit 50 Kilogramm

Normen und Zertifizierungen

• Standard DIN EN 55011
• EMC-Niveau C2

Achsen

• Manuelle X-Achse 480 Millimeter
• Manuelle Y-Achse 175 Millimeter
• Manuelle Z-Achse 270 Millimeter

Vertikale Spindel

• Erreichung 170 Millimeter
• Spindelaufnahme BT 20
• Drehzahlbereich 90 – 3000 min¯¹
• Anzahl der Gänge 2
• Drehzahlregelung elektronisch
• Durchmesser der Spindel 60 Millimeter
• Hub der Spindel 40 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die robuste Hochpräzisionsfräse MH 22 V OPTIMUM ist geeignet für:

• Metallbearbeitung
• Herstellung von Komponenten
• Prototyping
• Industrielle Wartung
• Handwerk und Modellbau

ZERTIFIZIERUNG

- DIN EN 55011: Die Norm DIN EN 55011 bezieht sich auf die Grenzwerte und Messmethoden für die elektromagnetische Störaussendung von industriellen, wissenschaftlichen und medizinischen Geräten. Diese Norm legt Kriterien fest, um sicherzustellen, dass Geräte keine Störungen erzeugen, die andere elektronische Geräte beeinträchtigen könnten, und definiert auch die zulässigen Werte für elektromagnetische Strahlung. Sie ist entscheidend für die Gewährleistung der Konformität beim Design und Einsatz von Geräten, die in Umgebungen betrieben werden, in denen elektromagnetische Verträglichkeit von entscheidender Bedeutung ist.

- EMC-Niveau C2: Das EMC-Niveau C2 bezieht sich auf einen Standard für elektromagnetische Verträglichkeit (EMC), der für elektrische und elektronische Geräte und Systeme gilt. Insbesondere gibt das Niveau C2 Anforderungen an die Störaussendung und die Immunität gegenüber elektromagnetischen Störungen in industriellen Umgebungen an. Geräte, die diesem Niveau entsprechen, sind so konzipiert, dass sie ohne signifikante Störungen anderer Geräte betrieben werden können und äußeren Störungen widerstehen, was in Umgebungen, in denen verschiedene elektronische Geräte koexistieren, von entscheidender Bedeutung ist.
