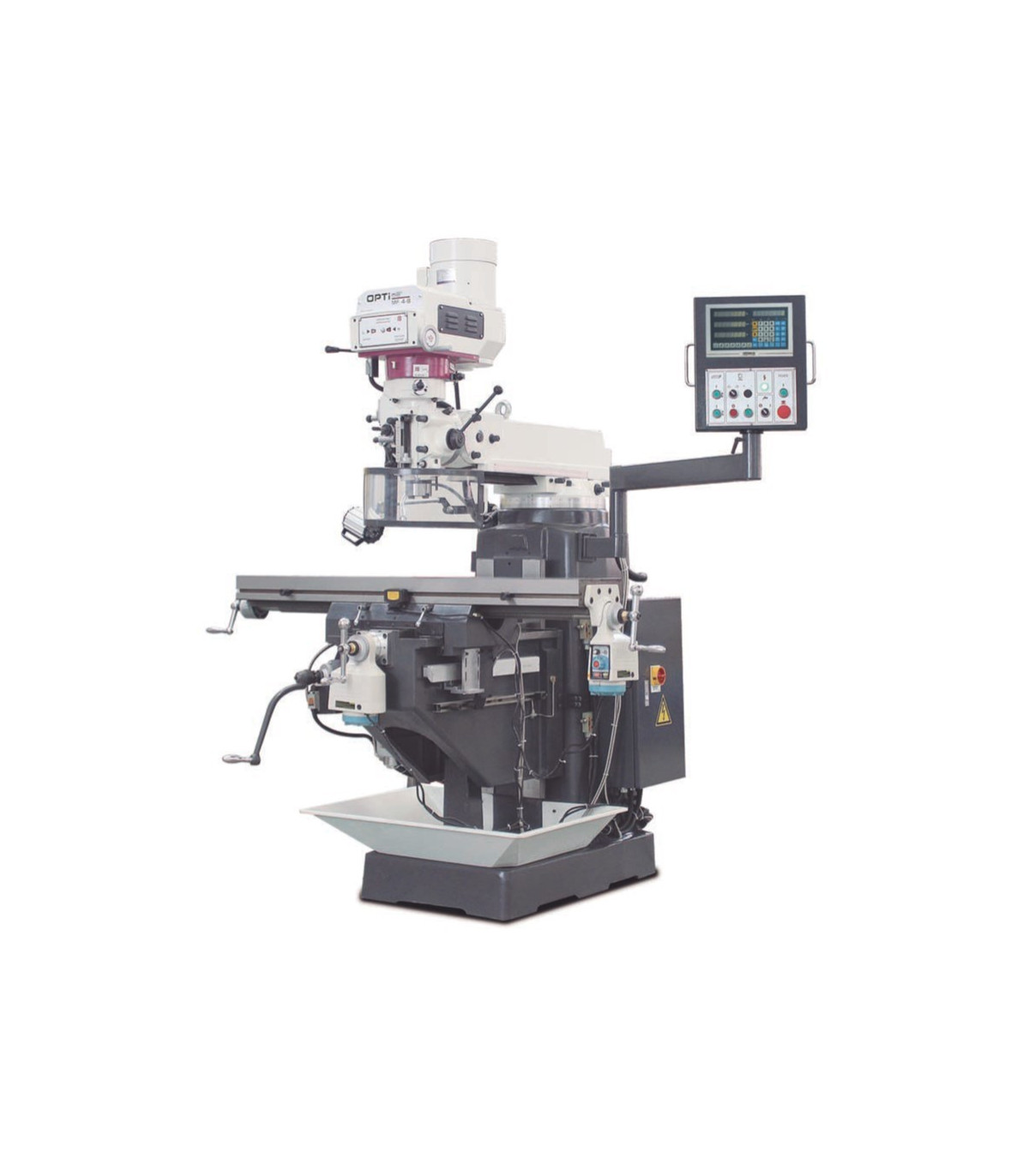

Fräsbohrmaschine für komplexe Arbeiten MF 2-B OPTIMUM

Fräse-Bohrmaschine für komplexe Arbeiten MF 2-B OPTIMUM. Die Fräse-Bohrmaschine MF 2-B OPTIMUM aus Meehanite-Gusseisen bietet hohe Konzentrizität und verstellbare Führungen. Mit einem neigbaren Kopf von ± 45°, automatischer Vorschub und stufenloser Geschwindigkeitsregelung ist sie ideal für komplexe Arbeiten.

MERKMALE

• Robuste Konstruktion aus hochwertigem Meehanite-Gusseisen.
• Hohe Konzentrizität dank der Kegelrollenlager, ≤ 0,01 mm gemessen am Hülsen
• X- und Z-Achse mit verstellbarer Schwalbenschwanzführung von 55°
• Y-Achse mit verstellbarer Flachführung
• Kühlvorrichtung
• Massive Kreuztisch mit großzügigen Abmessungen, präziser Oberflächenbearbeitung und verstellbaren Endanschlägen
• Der Bohr-/Fräskopf kann um ± 45° geneigt werden
• Automatischer Vorschub, 3 Stufen 0,04 - 0,15 mm/U
• Präzisionsmikro-Vorschub
• Verstellbarer Bohrtiefe-Stopp mit millimetergenauer Skala, von vorne ablesbar
• Rechts-/Linkslauf
• Stufenlos regelbare Geschwindigkeit
• Frässpindel mit Präzisionslager
• Mechanische Spindelbremse
• Höhenverstellbarer Schutzschirm mit Mikroschalter, gegen Spritzern und Werkstücken, für maximalen Schutz des Benutzers.

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Lubrikationssystem

• Antriebsleistung der Kühlmittelpumpe(n) 90 Watt

Abmessungen und Gewichte

• Länge ca. 2000 Millimeter
• Breite/Tiefe ca. 1600 Millimeter
• Höhe ca. 2010 Millimeter
• Gewicht ca. 1000 Kilogramm

Bohr-/Fräskopf

• Neigungsbereich des Fräse-Bohrkopfes vertikal ± 45°
• Drehbereich des Fräskopfes horizontal ± 90°

Bohr-/Fräsausgang

• Maximale Größe des Fräskopfes 76 Millimeter
• Maximale Größe der Fräse 25 Millimeter
• Hochleistungsstahl für Bohrungen (S235JR) 24 Millimeter
• Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 20 Millimeter

Elektrische Daten

• Nennleistung 3 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Horizontale Fräse

• Länge des Tisches 230 Millimeter
• Breite des Tisches 1246 Millimeter
• Maximaler Abstand zwischen vertikaler Spindel und Frästisch 405 Millimeter
• Größe der T-Nut 16 Millimeter
• Anzahl der T-Nuten 3
• Abstand der T-Nuten 63 Millimeter
• Maximale Tragfähigkeit 200 Kilogramm

Normen und Zertifizierungen

• Standard DIN EN 55011

Achsen

• Manuelle X-Achse 690 Millimeter
• Manuelle Y-Achse 310 Millimeter
• Manuelle Z-Achse 390 Millimeter
• Automatische X-Achse 610 Millimeter
• Automatische Y-Achse 230 Millimeter
• Automatische Z-Achse 310 Millimeter

Vertikale Spindel

• Erreichbar von bis 15 – 415 Millimeter
• Spindelaufnahme ISO 40 DIN 2080
• Geschwindigkeitsbereich 60 – 4200 min¯¹
• Anzahl der Gänge 2
• Geschwindigkeitsregelung mechanisch stufenlos
• Normale Betriebsleistung der vertikalen Spindel 2,2 kW
• Durchmesser des Vorschub 86 Millimeter
• Vorschubweg 127 Millimeter
• Vorschub des Spindelrohrs 0,04 / 0,08 / 0,15 mm/U
• Verfahrweg des Fräskopfes in der Y-Achse 312 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Fräse-Bohrmaschine für komplexe Arbeiten MF 2-B OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

Die Norm ISO 40 und DIN 2080 bezieht sich auf ein Maßsystem für Spannkegel, insbesondere den Kegel ISO 40, der häufig in Werkzeugmaschinen zur Befestigung von Werkzeugen verwendet wird.

Der Kegel ISO 40 ist Teil einer Reihe von Kegelspannern, die verwendet werden, um Werkzeuge in der Spindel der Maschine zu sichern. Diese Norm legt die Abmessungen und Toleranzen fest, um die Austauschbarkeit und Präzision bei der Werkzeugbefestigung zu gewährleisten.
