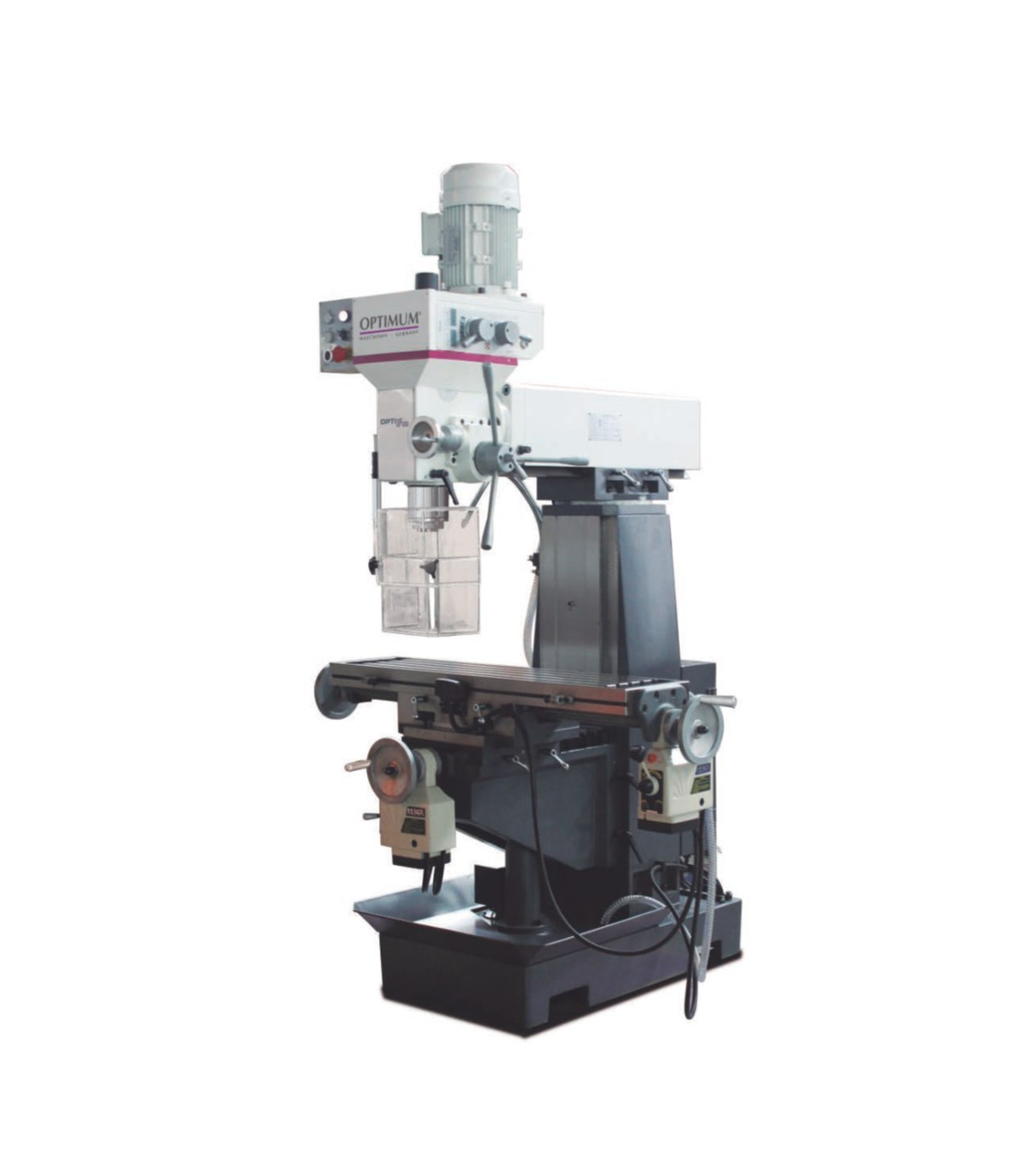

Werkzeugfräse mit zwei Geschwindigkeitsmotor MT 50 E OPTIMUM

Werkzeugfräse mit zwei Geschwindigkeitsmotor MT 50 E OPTIMUM. Die Fräse MT 50 E OPTIMUM kombiniert ein Gussdesign, das Vibrationen reduziert, mit einem ölgeschmierten Getriebe. Mit einem soliden Tisch, einstellbarem Anschlag und intuitivem Bedienfeld ist sie ideal zum Bohren und Fräsen. Ihr Kopf neigt sich um ± 45°, und sie verfügt über Kühlung, LED-Lampe und Späne-Schutz, was die Sicherheit des Benutzers gewährleistet. Mit einem Gewicht von 760 kg ist sie perfekt für präzise Arbeiten mit hochfestem Stahl.

MERKMALE

• Gussdesign, das Vibrationen absorbiert
• Ölbadgetriebe mit geschliffenen und gehärteten Zahnrädern
• Kühlvorrichtung
• LED-Lampe
• Solider Querfrästisch mit großzügigen Abmessungen, präzise bearbeitet mit T-Nuten und verstellbaren Führungen.
• Verstellbare Führungsleisten
• Verstellbarer Endanschlag der X-Achse
• Mechanische Einstellung der Bohrstange über einen Hebel
• Rechts-/Linkslauf
• Kupplung zum Wechsel von grober manueller Vorschub auf feinen manuellen Vorschub
• Benutzerfreundliches Bedienfeld
• Höhenverstellbarer Schutzschirm mit Mikroschalter, gegen Spritzern von Spänen und Teilen, für maximalen Schutz des Benutzers.

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Schmiersystem

Antriebsleistung der Kühlmittelpumpe(n) 40 Watt

Abmessungen und Gewichte

Ungefähre Länge 1360 Millimeter

Ungefähre Breite/Tiefe 1150 Millimeter

Ungefähre Höhe 2080 Millimeter

Ungefähres Gewicht 760 Kilogramm

Bohren/Fräsen Kopf

Neigungsbereich des Fräsbohrkopfes ± 45°

Bohren/Fräsen Ausgabe

Maximale Größe des Fräskopfes 63 Millimeter

Maximale Größe der Spindel-Fräse 25 Millimeter

Hochfester Stahl zum Bohren (S235JR) 30 Millimeter

Hochfester Stahl für kontinuierliches Bohren (S235JR) 25 Millimeter

Elektrische Daten

Motorleistung 0,75 / 1,5 kW

Versorgungsspannung 400 Volt

Netzfrequenz 50 Hz

Horizontale Fräse

Länge des Tisches 1000 Millimeter

Breite des Tisches 240 Millimeter

Minimale Spindelspiel - Frästisch 60 Millimeter

Maximales Spiel zwischen Spindel und Frästisch 360 Millimeter

Größe der T-Nut 14 Millimeter

Anzahl der T-Nuten 4

Drehung 45°

Maximale Tragfähigkeit 150 Kilogramm

Achse

Manuelle X-Achse 580 Millimeter

Manuelle Y-Achse 230 Millimeter

Manuelle Z-Achse 320 Millimeter

Automatische X-Achse 500 Millimeter

Automatische Y-Achse 150 Millimeter

Vertikale Spindel

Reichweite von bis 250 – 650 Millimeter

Spindelbohrfutter SK 40 DIN 2080

Drehzahlbereich 115 – 1750 min¯¹

Anzahl der Gänge 8

Spannstange M16

Normale Betriebsleistung der vertikalen Spindel 0,85 / 1,5 kW

Hub 120 Millimeter

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• 3-16 mm Spannzangenfutter / B 18
• ISO40 Spannzangenfutter / B18
• T-Nüsse
• Abzieher
• ISO40-MK 3 Adapter
• MK 3-MK 2 Adapter
• Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Werkzeugfräse mit zwei Geschwindigkeitsmotor MT 50 E OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- ISO 40: Der ISO 40 Kegel ist Teil einer Reihe von konischen Kegeln, die verwendet werden, um Werkzeuge in der Spindel der Maschine zu sichern. Diese Norm legt die Abmessungen und Toleranzen fest, um die Austauschbarkeit und Präzision bei der Halterung der Werkzeuge zu gewährleisten.
