Fresadora de utensílios com motor de duas velocidades MT 50 E OPTIMUM

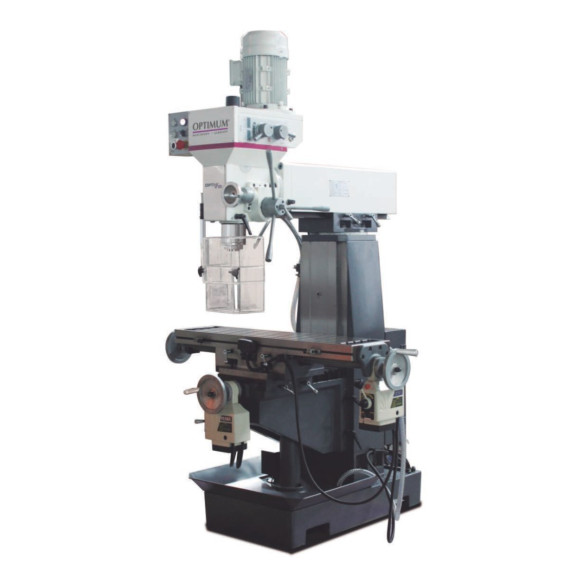

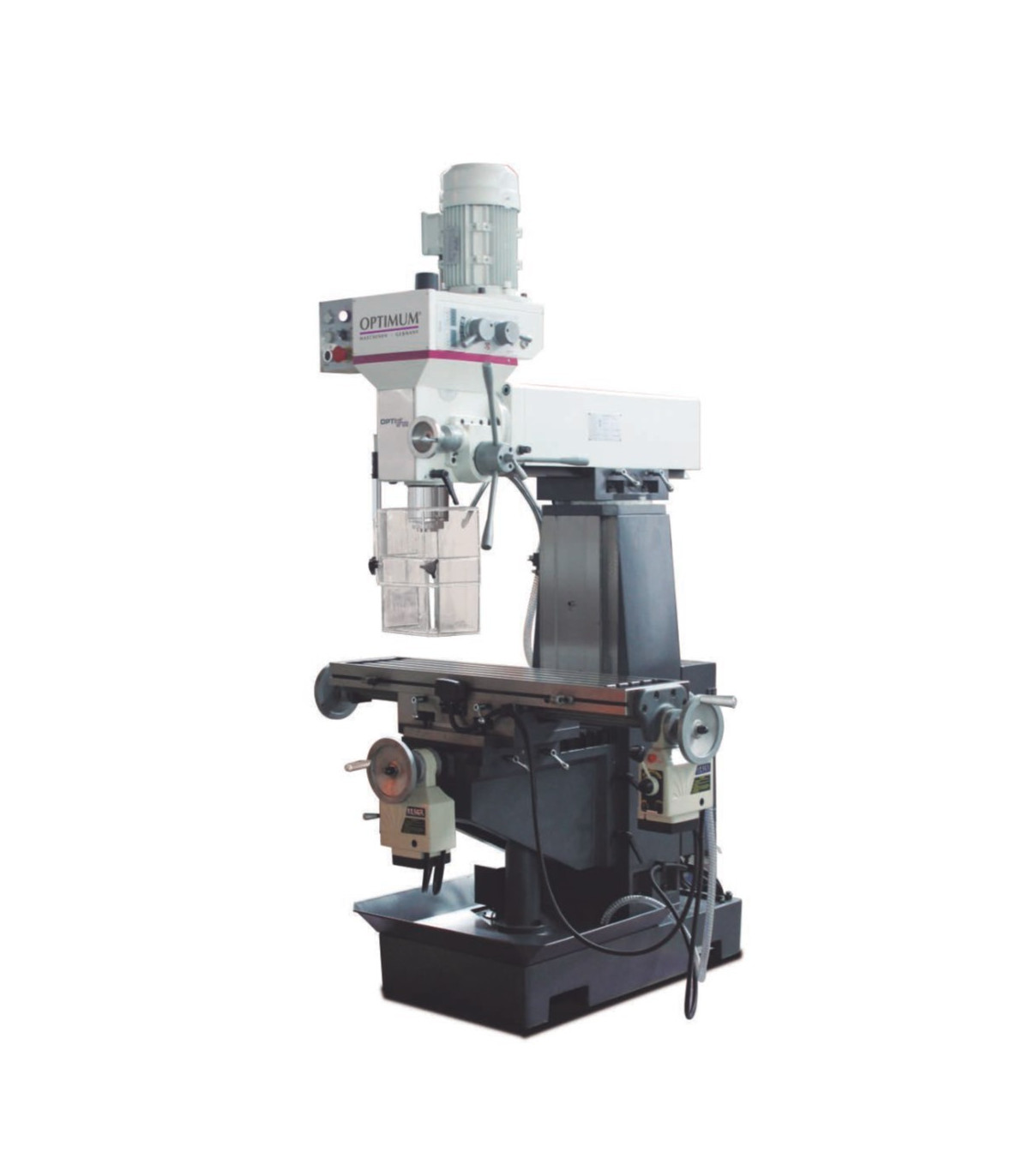

Fresadora de utillagem com motor de duas velocidades MT 50 E OPTIMUM. A fresadora MT 50 E OPTIMUM combina um design de fundição que reduz vibrações e uma caixa de engrenagens em óleo. Com mesa sólida, tope ajustável e painel de controle intuitivo, é ideal para perfuração e fresagem. Seu cabeçote se inclina ± 45°, e conta com refrigeração, lâmpada LED e proteção contra aparas, garantindo segurança ao usuário. Com um peso de 760 kg, é perfeita para trabalhos precisos em aço de alto desempenho.

CARACTERÍSTICAS

• Design de fundição que absorve as vibrações
• Caixa de engrenagens em banho de óleo com engrenagens retificadas e temperadas
• Dispositivo refrigerante
• Lâmpada LED
• Mesas transversais sólidas e de dimensões generosas, mecanizadas com precisão na superfície com ranhuras em T e guias ajustáveis.
• Guias ajustáveis
• Tope final de curso ajustável do eixo X
• Ajuste mecânico da cana para perfuração através de alavanca de cana
• Rotação direita/esquerda
• Embreagem para mudar de alimentação grossa manual para alimentação fina manual
• Painel de controle fácil de usar
• Tela protetora regulável em altura com microinterruptor, contra projeção de aparas e peças, para máxima proteção do usuário.

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificação de refrigeração

Potência de acionamento da(s) bomba(s) de refrigerante 40 watts

Dimensões e pesos

Comprimento aprox. 1360 milímetros

Largura/profundidade aprox. 1150 milímetros

Altura aprox. 2080 milímetros

Peso aproximado. 760 quilogramas

Cabeçote de perfuração/fresagem

Faixa de inclinação do cabeçote da fresadora-perfuradora ± 45°

Saída de perfuração/fresagem

Tamanho máximo do cabeçote de fresagem 63 milímetros

Fresa de eixo de tamanho máximo 25 milímetros

Aço de alto desempenho para perfuração (S235JR) 30 milímetros

Aço de alto desempenho para perfuração contínua (S235JR) 25 milímetros

Dados elétricos

Saída do motor de acionamento 0,75 / 1,5 kW

Tensão de alimentação 400 volts

Frequência de rede 50 Hz

Mesa de fresagem horizontal

Comprimento da mesa 1000 milímetros

Largura da mesa 240 milímetros

Folga mínima do fuso vertical - mesa de fresagem 60 milímetros

Folga máxima entre o fuso vertical e a mesa de fresagem 360 milímetros

Tamanho da ranhura em T 14 milímetros

Número de ranhuras em T 4

Rotação 45°

Capacidade máxima de carga 150 quilos

Eixo

Manual do eixo X 580 milímetros

Manual do eixo Y 230 milímetros

Manual do eixo Z 320 milímetros

Eixo X automático 500 milímetros

Eixo Y automático 150 milímetros

Fuso vertical

Alcance de até 250 – 650 milímetros

Mandril de fuso SK 40 DIN 2080

Faixa de velocidade 115 – 1750 min¯¹

Número de marchas 8

Barra de aperto M16

Funcionamento normal do fuso vertical 0,85 / 1,5 kW

Traço de caneta 120 milímetros

VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Porta-brocas de aranha 3-16 mm / B 18
• Porta-brocas de mandril ISO40 / B18
• Porcas em T
• Extrator
• Adaptador ISO40-MK 3
• Adaptador MK 3-MK 2
• Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora de utillagem com motor de duas velocidades MT 50 E OPTIMUM é adequada para:

• Indústria de usinagem de metais
• Fabricação de peças de precisão
• Oficinas de protótipos
• Produção de componentes industriais
• Elaboração de peças personalizadas
• Usinagem de aço e outros materiais
• Projetos que requerem alta concentricidade e precisão

CERTIFICAÇÃO

- ISO 40: O cone ISO 40 faz parte de uma série de cones cônicos que são utilizados para assegurar ferramentas no fuso da máquina. Esta norma estabelece as dimensões e tolerâncias para garantir a intercambiabilidade e a precisão na fixação das ferramentas.
