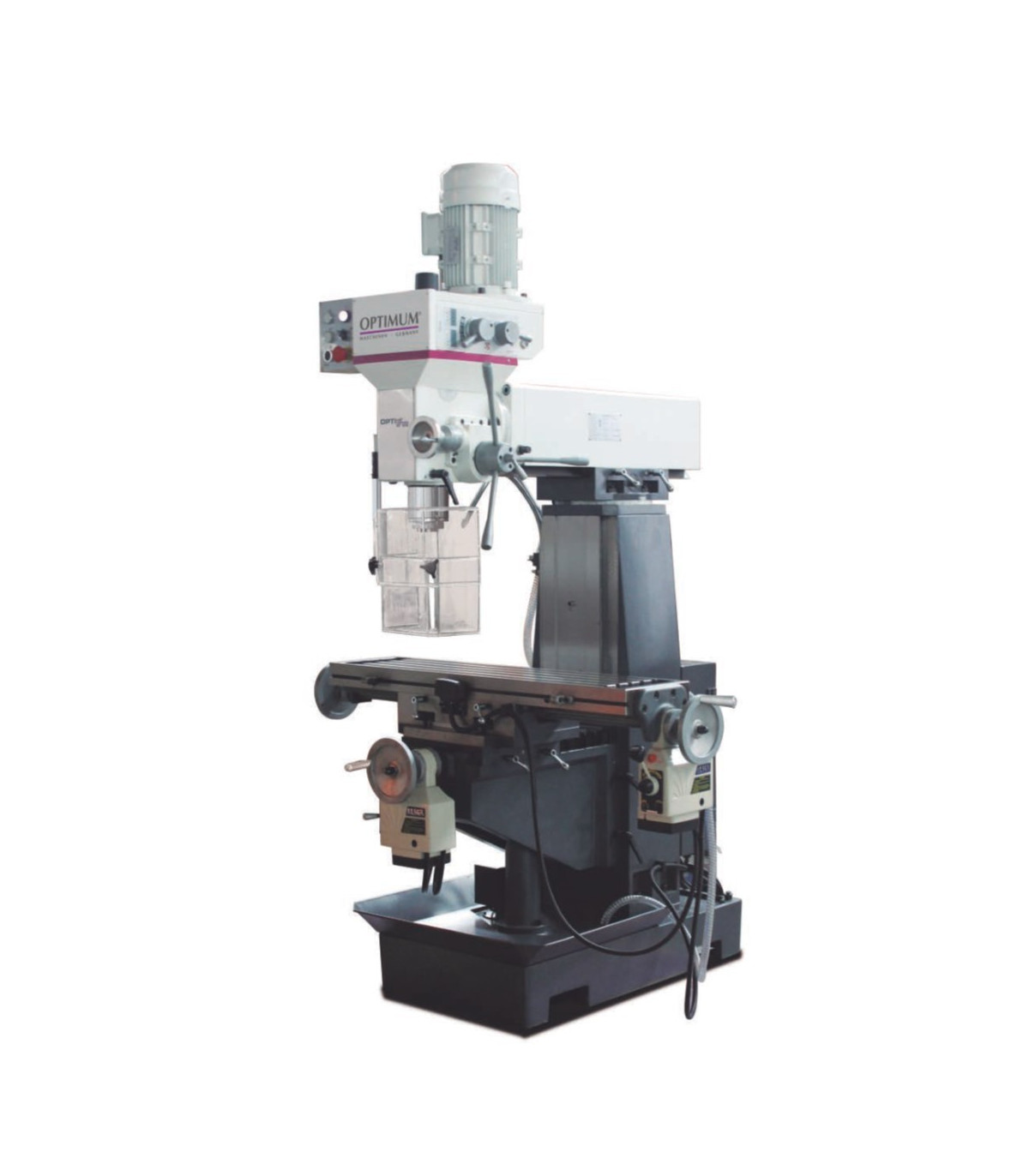

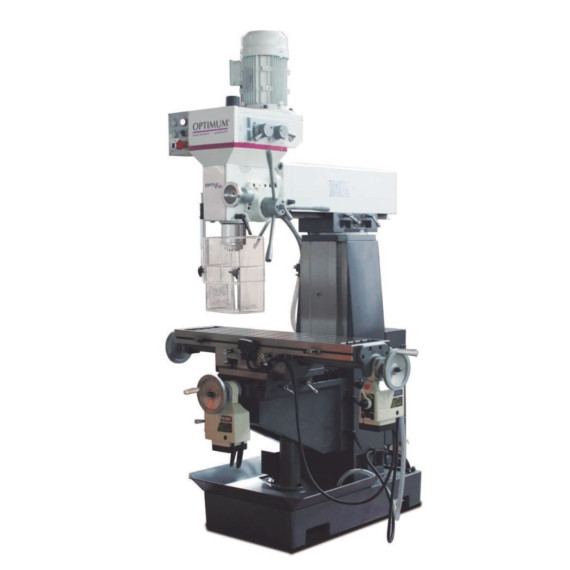

Fresatrice per utensili con motore a due velocità MT 50 E OPTIMUM

Fresatrice di utensili con motore a due velocità MT 50 E OPTIMUM. La fresatrice MT 50 E OPTIMUM combina un design in ghisa che riduce le vibrazioni e un riduttore in bagno d'olio. Con un tavolo solido, un fermo regolabile e un pannello di controllo intuitivo, è ideale per forare e fresare. La sua testa si inclina di ± 45°, e dispone di raffreddamento, lampada LED e protezione contro i trucioli, garantendo sicurezza all'utente. Con un peso di 760 kg, è perfetta per lavori precisi in acciaio ad alte prestazioni.

CARATTERISTICHE

• Design in ghisa che assorbe le vibrazioni
• Riduttore in bagno d'olio con ingranaggi rettificati e temprati
• Dispositivo di raffreddamento
• Lampada LED
• Tavolo trasversale solido e di dimensioni generose, lavorato con precisione sulla superficie con scanalature a T e guide regolabili.
• Guide regolabili
• Fermo finale di corsa regolabile dell'asse X
• Regolazione meccanica della canna per foratura tramite leva della canna
• Rotazione destra/sinistra
• Frizione per passare dall'alimentazione grossa manuale all'alimentazione fine manuale
• Pannello di controllo facile da usare
• Schermo protettivo regolabile in altezza con microinterruttore, contro la proiezione di trucioli e pezzi, per la massima protezione dell'utente.

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

Potenza di azionamento della/e pompa/e di raffreddamento 40 watt

Dimensioni e pesi

lunghezza circa 1360 millimetri

larghezza/profondità circa 1150 millimetri

altezza circa 2080 millimetri

peso approssimativo 760 chilogrammi

Testa di foratura/fresatura

Gamma di inclinazione della testa della fresatrice-trapanatrice ± 45°

Uscita di foratura/fresatura

Dimensione massima della testa di fresatura 63 millimetri

Fresa dell'asse di dimensione massima 25 millimetri

Acciaio ad alte prestazioni per foratura (S235JR) 30 millimetri

Acciaio ad alte prestazioni per foratura continua (S235JR) 25 millimetri

Dati elettrici

Uscita del motore di azionamento 0,75 / 1,5 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Tavolo di fresatura orizzontale

lunghezza del tavolo 1000 millimetri

larghezza del tavolo 240 millimetri

Gioco minimo del mandrino verticale - tavolo di fresatura 60 millimetri

Gioco massimo tra il mandrino verticale e il tavolo di fresatura 360 millimetri

Dimensione della scanalatura a T 14 millimetri

Numero di scanalature a T 4

Rotazione 45°

Capacità massima di carico 150 chili

Asse

Manuale dell'asse X 580 millimetri

Manuale dell'asse Y 230 millimetri

Manuale dell'asse Z 320 millimetri

Asse X automatico 500 millimetri

Asse Y automatico 150 millimetri

Mandrino verticale

Raggio da raggiungere 250 – 650 millimetri

Mandrino del mandrino SK 40 DIN 2080

Gamma di velocità 115 – 1750 min¯¹

Numero di marce 8

Barra di serraggio M16

Funzionamento normale del mandrino verticale 0,85 / 1,5 kW

Tratto della penna 120 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Porta punte a ragno 3-16 mm / B 18
• portapunte mandrino ISO40 / B18
• Madreviti a T
• Estattore
• Adattatore ISO40-MK 3
• Adattatore MK 3-MK 2
• Strumento operativo

PER QUALE TIPO DI LAVORO È ADATTA

La Fresatrice di utensili con motore a due velocità MT 50 E OPTIMUM è adatta per:

• Industria della lavorazione dei metalli
• Produzione di pezzi di precisione
• Laboratori di prototipi
• Produzione di componenti industriali
• Realizzazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

- ISO 40: Il cono ISO 40 fa parte di una serie di coni conici utilizzati per fissare gli utensili nel mandrino della macchina. Questa norma stabilisce le dimensioni e le tolleranze per garantire l'intercambiabilità e la precisione nel serraggio degli utensili.
