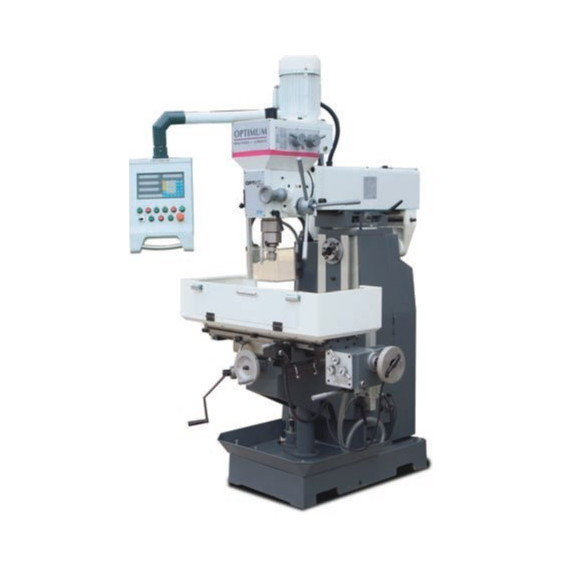

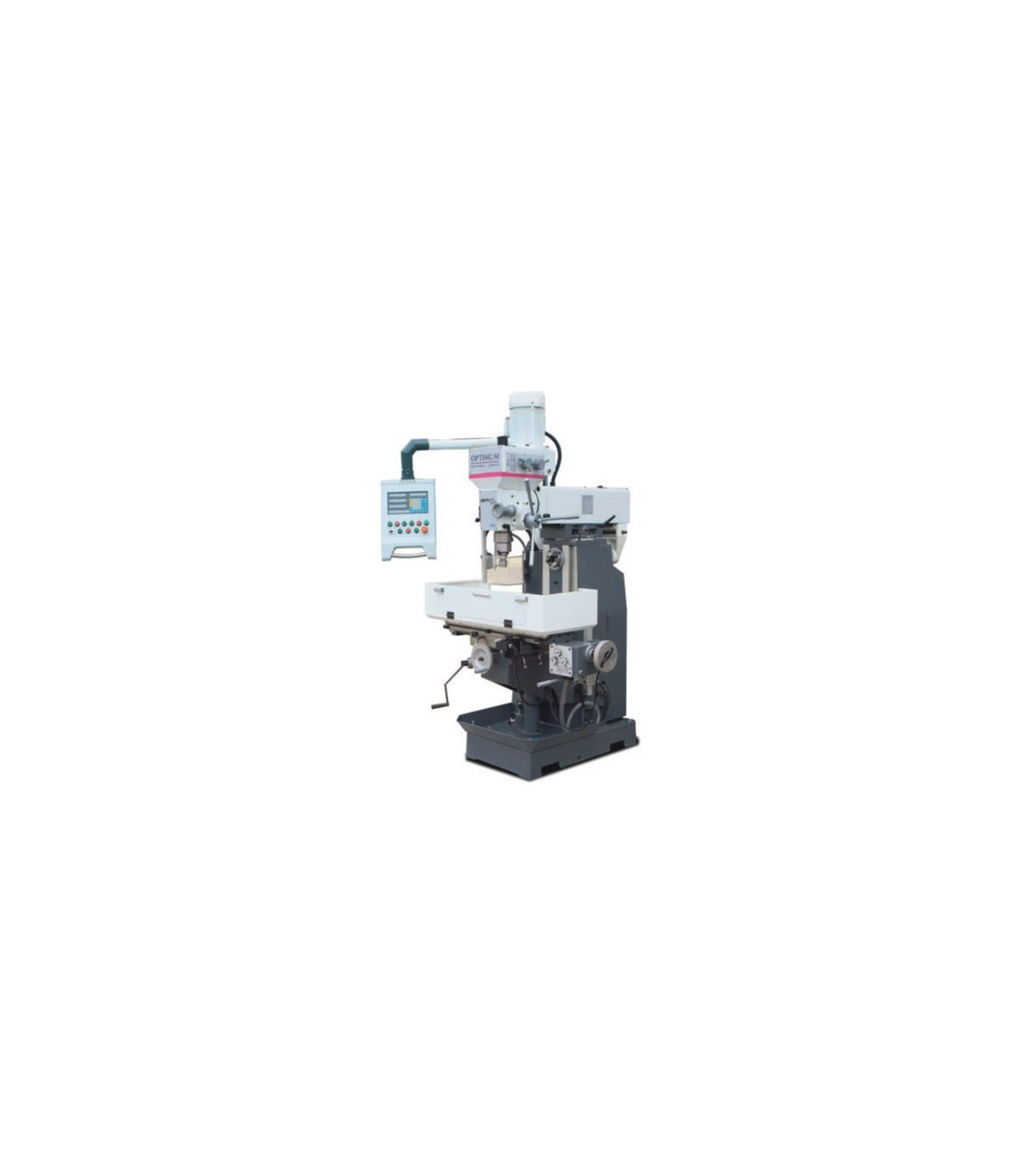

Multifunktionale Werkzeugfräsmaschine MT 50 OPTIMUM

Multifunktionale Werkzeugfräse MT 50 OPTIMUM. Die multifunktionale Fräse MT 50 OPTIMUM verfügt über ein robustes Design aus Gusseisen, das Vibrationen minimiert. Sie ist mit einem ölgeschmierten Getriebe, einer soliden Tischplatte mit T-Nuten und einem neigbaren Kopf von ± 45° ausgestattet. Sie beinhaltet Kühlung, eine Halogenlampe und einen höhenverstellbaren Schutzschild, um die Sicherheit zu gewährleisten. Mit einem Gewicht von 820 kg und großzügigen Abmessungen ist sie ideal zum Bohren und Fräsen von Hochleistungsstahl und bietet Präzision und Benutzerfreundlichkeit.

MERKMALE

• Schweres und solides Design aus hochwertigem Grauguss, das Vibrationen absorbiert.
• Ölbadgetriebe mit geschliffenen und gehärteten Zahnrädern
• Kühlvorrichtung
• Halogenlampe für die Maschine mit fokussiertem Strahl
• Solide und großzügig dimensionierte Quertischplatte, präzise bearbeitet mit T-Nuten und verstellbaren Führungen.
• Der Fräskopf kann um ± 45º geneigt werden
• Rechts-/Linksdrehung
• Die X-Achse bewegt sich mit dem Handrad oder über die Tischzufuhr.
• Automatischer Anschlag der X-Achse
• Höhenverstellbarer Schutzschild mit Mikroschalter, gegen Spritzern von Spänen und Teilen, für maximalen Schutz des Benutzers.

TECHNISCHE SPEZIFIKATIONEN

Kühlmittel-Lubrikationssystem

Antriebsleistung der Kühlmittelpumpe(n) 40 Watt

Abmessungen und Gewichte

Ungefähre Länge 1290 Millimeter

Ungefähre Breite/Tiefe 1090 Millimeter

Ungefähre Höhe 2170 Millimeter

Ungefähres Gewicht 820 Kilogramm

Bohren/Fräsen Kopf

Drehbereich des Fräskopfes ± 45°

Bohren/Fräsen Ausgang

Maximale Größe des Fräskopfes 100 Millimeter

Maximale Größe der Spindel 25 Millimeter

Hochleistungsstahl zum Bohren (S235JR) 30 Millimeter

Hochleistungsstahl für kontinuierliches Bohren (S235JR) 25 Millimeter

Elektrische Daten

Nennwert insgesamt 4,5 kW

Versorgungsspannung 400 Volt

Netzfrequenz 50 Hz

Vorschubgeschwindigkeit

X-Achse 24 – 720 mm/min

Horizontale Spindel

Motorleistung 1,5 kW

Erreichung 0 – 185 Millimeter

Spindelaufnahme ISO 40 DIN 2080

Drehzahlbereich 60 – 1350 min¯¹

Anzahl der Gänge 9

Horizontale Frästisch

Länge des Tisches 1000 Millimeter

Breite des Tisches 240 Millimeter

Größe der T-Nut 14 Millimeter

Anzahl der T-Nuten 4

Maximale Tragfähigkeit 160 Kilogramm

Achse

Manuelle X-Achse 580 Millimeter

Manuelle Y-Achse 200 Millimeter

Manuelle Z-Achse 340 Millimeter

Automatische X-Achse 500 Millimeter

Vertikale Spindel

Erreichung von bis 240 – 650 Millimeter

Spindelaufnahme ISO 40 DIN 2080

Drehzahlbereich 115 – 1750 min¯¹

Anzahl der Gänge 8

Normalbetrieb der vertikalen Spindel 1,1 / 2,2 kW

Hub 120 Millimeter

VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Bohrfutter von 1 - 16 mm / B 18
• Bohrfutter ISO40 / B18
• Horizontale Frässpindel mit Gegenlager, Aufnahme für Seitenfräse Ø 22 mm, Ø 27 mm
• Adapter ISO 40/MK3
• Adapter ISO 40/MK2
• Vertikale und horizontale Spannstange
• T-Nüsse
• Auswerfer
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

Die multifunktionale Werkzeugfräse MT 50 OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Konzentrizität und Präzision erfordern

ZERTIFIZIERUNG

- ISO 40: Der ISO 40-Kegel ist Teil einer Reihe von Kegeln, die verwendet werden, um Werkzeuge in der Spindel der Maschine zu sichern. Diese Norm legt die Abmessungen und Toleranzen fest, um die Austauschbarkeit und Präzision bei der Befestigung der Werkzeuge zu gewährleisten.
