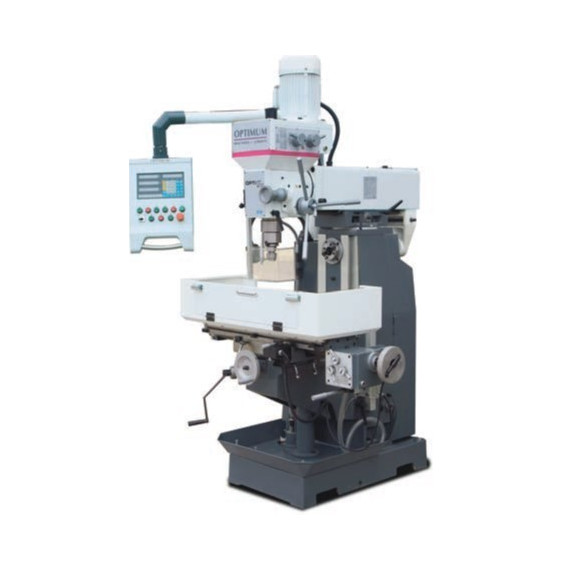

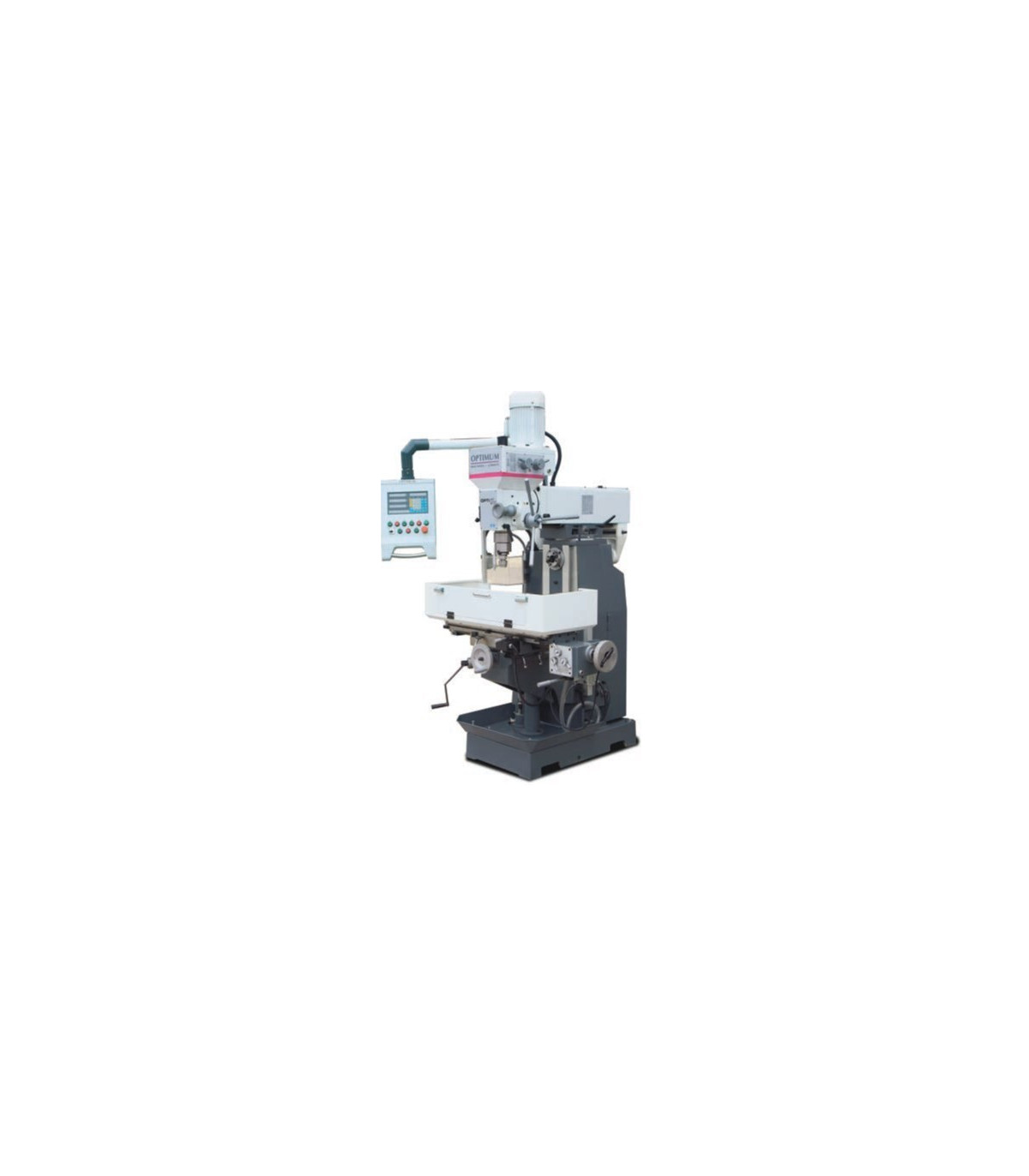

Fresatrice multifunzionale MT 50 OPTIMUM

Fresatrice multifunzionale MT 50 OPTIMUM. La fresatrice multifunzionale MT 50 OPTIMUM presenta un design robusto in ghisa che minimizza le vibrazioni. È dotata di un riduttore in bagno d'olio, un piano solido con scanalature a T e un testa inclinabile ± 45°. Include raffreddamento, lampada alogena e schermo protettivo regolabile per garantire la sicurezza. Con un peso di 820 kg e dimensioni generose, è ideale per forare e fresare acciaio ad alte prestazioni, offrendo precisione e facilità d'uso.

CARATTERISTICHE

• Design pesante e solido realizzato in ghisa grigia di alta qualità che assorbe le vibrazioni.
• Riduttore in bagno d'olio con ingranaggi rettificati e temprati
• Dispositivo di raffreddamento
• Lampada alogena per macchina con fascio focalizzato
• Piano trasversale solido e di dimensioni generose, lavorato con precisione sulla superficie con scanalature a T e guide regolabili.
• La testa di fresatura può essere inclinata ± 45°
• Rotazione destra/sinistra
• L'asse X si muove con la manovella o tramite il dispositivo di alimentazione del piano.
• Fine corsa automatico dell'asse X
• Schermo protettivo regolabile in altezza con microinterruttore, contro proiezione di trucioli e pezzi, per massima protezione dell'operatore.

SPECIFICHE TECNICHE

Sistema di lubrificazione di raffreddamento

Potenza di azionamento della/e pompa/e di raffreddamento 40 watt

Dimensioni e pesi

lunghezza circa 1290 millimetri

Larghezza/profondità circa 1090 millimetri

Altezza circa 2170 millimetri

Peso approssimativo. 820 chilogrammi

Testa di perforazione/fresatura

Gamma di rotazione della testa della fresatrice ± 45°

Uscita di perforazione/fresatura

Dimensione massima della testa di fresatura 100 millimetri

Fresa dell'asse di dimensione massima 25 millimetri

Acciaio ad alte prestazioni per perforazione (S235JR) 30 millimetri

Acciaio ad alte prestazioni per perforazione continua (S235JR) 25 millimetri

Dati elettrici

Valore nominale totale 4,5 kW

Tensione di alimentazione 400 volt

Frequenza di rete 50 Hz

Velocità di alimentazione

Asse X 24 – 720 mm/min

Mandrino orizzontale

Uscita del motore di azionamento 1,5 kW

Portata 0 – 185 millimetri

Mandrino ISO 40 DIN 2080

Gamma di velocità 60 – 1350 min¯¹

Numero di marce 9

Piano di fresatura orizzontale

lunghezza del piano 1000 millimetri

Larghezza del piano 240 millimetri

Dimensione della scanalatura a T 14 millimetri

Numero di scanalature a T 4

Capacità massima di carico 160 chili

Asse

Manuale dell'asse X 580 millimetri

Manuale dell'asse Y 200 millimetri

Manuale dell'asse Z 340 millimetri

Asse X automatico 500 millimetri

Mandrino verticale

Portata da a 240 – 650 millimetri

Mandrino ISO 40 DIN 2080

Gamma di velocità 115 – 1750 min¯¹

Numero di marce 8

Funzionamento normale del mandrino verticale 1,1 / 2,2 kW

Corso della penna 120 millimetri

VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Portabrocas a corona dentata 1 - 16 mm / B 18
• portabrocas mandrino ISO40 / B18
• Mandrino di fresatura orizzontale con contrappeso, alloggiamento per fresa laterale Ø 22 mm, Ø 27 mm
• Adattatore ISO 40/MK3
• Adattatore ISO 40/MK2
• Barra di serraggio verticale e orizzontale
• Madreviti a T
• Espulsore
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTA

La Fresatrice multifunzionale MT 50 OPTIMUM è adatta per:

• Industria della lavorazione dei metalli
• Produzione di pezzi di precisione
• Laboratori di prototipazione
• Produzione di componenti industriali
• Realizzazione di pezzi personalizzati
• Lavorazione di acciaio e altri materiali
• Progetti che richiedono alta concentricità e precisione

CERTIFICAZIONE

- ISO 40: Il cono ISO 40 fa parte di una serie di coni conici utilizzati per fissare gli utensili nel mandrino della macchina. Questa norma stabilisce le dimensioni e le tolleranze per garantire l'intercambiabilità e la precisione nel serraggio degli utensili.
