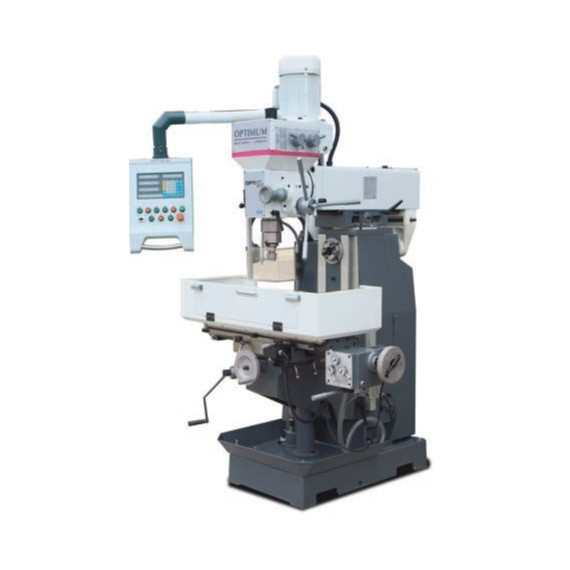

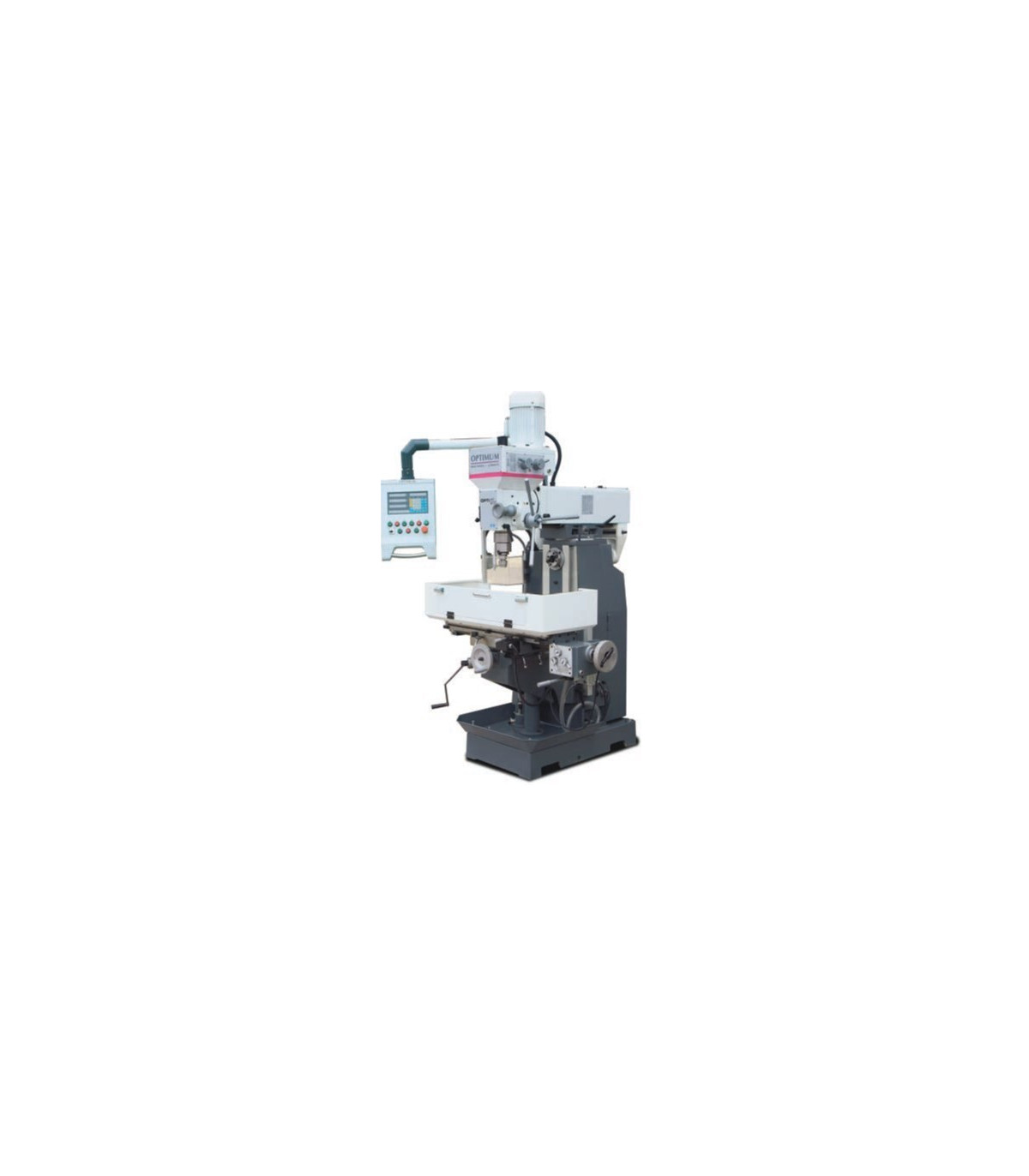

Fresadora de utensílios multifuncional MT 50 OPTIMUM

Fresadora de utillagem multifuncional MT 50 OPTIMUM. A fresadora multifuncional MT 50 OPTIMUM apresenta um design robusto em ferro fundido que minimiza vibrações. Conta com caixa de engrenagens em óleo, mesa sólida com ranhuras em T e cabeçote inclinável ± 45°. Inclui refrigeração, lâmpada halógena e tela protetora regulável para garantir segurança. Com um peso de 820 kg e dimensões generosas, é ideal para perfurar e fresar aço de alto desempenho, oferecendo precisão e facilidade de uso.

CARACTERÍSTICAS

• Design pesado e sólido feito de ferro fundido cinza de alta qualidade que absorve as vibrações.
• Caixa de engrenagens em banho de óleo com engrenagens retificadas e temperadas
• Dispositivo refrigerante
• Lâmpada halógena para máquina com feixe focado
• Mesa transversal sólida e de dimensões generosas, mecanizada com precisão na superfície com ranhuras em T e guias ajustáveis.
• O cabeçote de fresagem pode ser inclinado ± 45º
• Rotação direita/esquerda
• O eixo X se move com a manivela ou através do dispositivo de alimentação da mesa.
• Parada automática do eixo X
• Tela protetora regulável em altura com microinterruptor, contra projeção de aparas e peças, para máxima proteção do usuário.

ESPECIFICAÇÕES TÉCNICAS

Sistema de lubrificação de refrigeração

Potência de acionamento da(s) bomba(s) de refrigerante 40 watts

Dimensões e pesos

Comprimento aprox. 1290 milímetros

Largura/profundidade aprox. 1090 milímetros

Altura aprox. 2170 milímetros

Peso aproximado. 820 quilogramas

Cabeçote de perfuração/fresagem

Faixa de giro do cabeçote do moinho ± 45°

Saída de perfuração/fresagem

Tamanho máximo do cabeçote de fresagem 100 milímetros

Fresa de eixo de tamanho máximo 25 milímetros

Aço de alto desempenho para perfuração (S235JR) 30 milímetros

Aço de alto desempenho para perfuração contínua (S235JR) 25 milímetros

Dados elétricos

Valor nominal total 4,5 kW

Tensão de alimentação 400 volts

Frequência de rede 50 Hz

Velocidade de alimentação

Eixo X 24 – 720 mm/min

Husillo horizontal

Saída do motor de acionamento 1,5 kW

Alcance 0 – 185 milímetros

Mandril de husillo ISO 40 DIN 2080

Faixa de velocidade 60 – 1350 min¯¹

Número de marchas 9

Mesa de fresagem horizontal

Comprimento da mesa 1000 milímetros

Largura da mesa 240 milímetros

Tamanho da ranhura em T 14 milímetros

Número de ranhura em T 4

Capacidade máxima de carga 160 quilos

Eixo

Manual do eixo X 580 milímetros

Manual do eixo Y 200 milímetros

Manual do eixo Z 340 milímetros

Eixo X automático 500 milímetros

Husillo vertical

Alcance de até 240 – 650 milímetros

Mandril de husillo ISO 40 DIN 2080

Faixa de velocidade 115 – 1750 min¯¹

Número de marchas 8

Funcionamento normal do husillo vertical 1,1 / 2,2 kW

Traço de pluma 120 milímetros

VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Porta-brocas de coroa dentada 1 - 16 mm / B 18
• Porta-brocas de mandril ISO40 / B18
• Husillo de fresagem horizontal com contracojinete, alojamento para fresa lateral Ø 22 mm, Ø 27 mm
• Adaptador ISO 40/MK3
• Adaptador ISO 40/MK2
• Barra de aperto vertical e horizontal
• Porcas em T
• Ejetor
• Ferramenta operacional

EQUIPAMENTO

Indicador de posição digital DPA 31 Plus

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora de utillagem multifuncional MT 50 OPTIMUM é adequada para:

• Indústria de usinagem de metais
• Fabricação de peças de precisão
• Oficinas de protótipos
• Produção de componentes industriais
• Elaboração de peças personalizadas
• Usinagem de aço e outros materiais
• Projetos que requerem alta concentricidade e precisão

CERTIFICAÇÃO

- ISO 40: O cone ISO 40 faz parte de uma série de cones cônicos que são utilizados para assegurar ferramentas no husillo da máquina. Esta norma estabelece as dimensões e tolerâncias para garantir a intercambiabilidade e a precisão na fixação das ferramentas.
