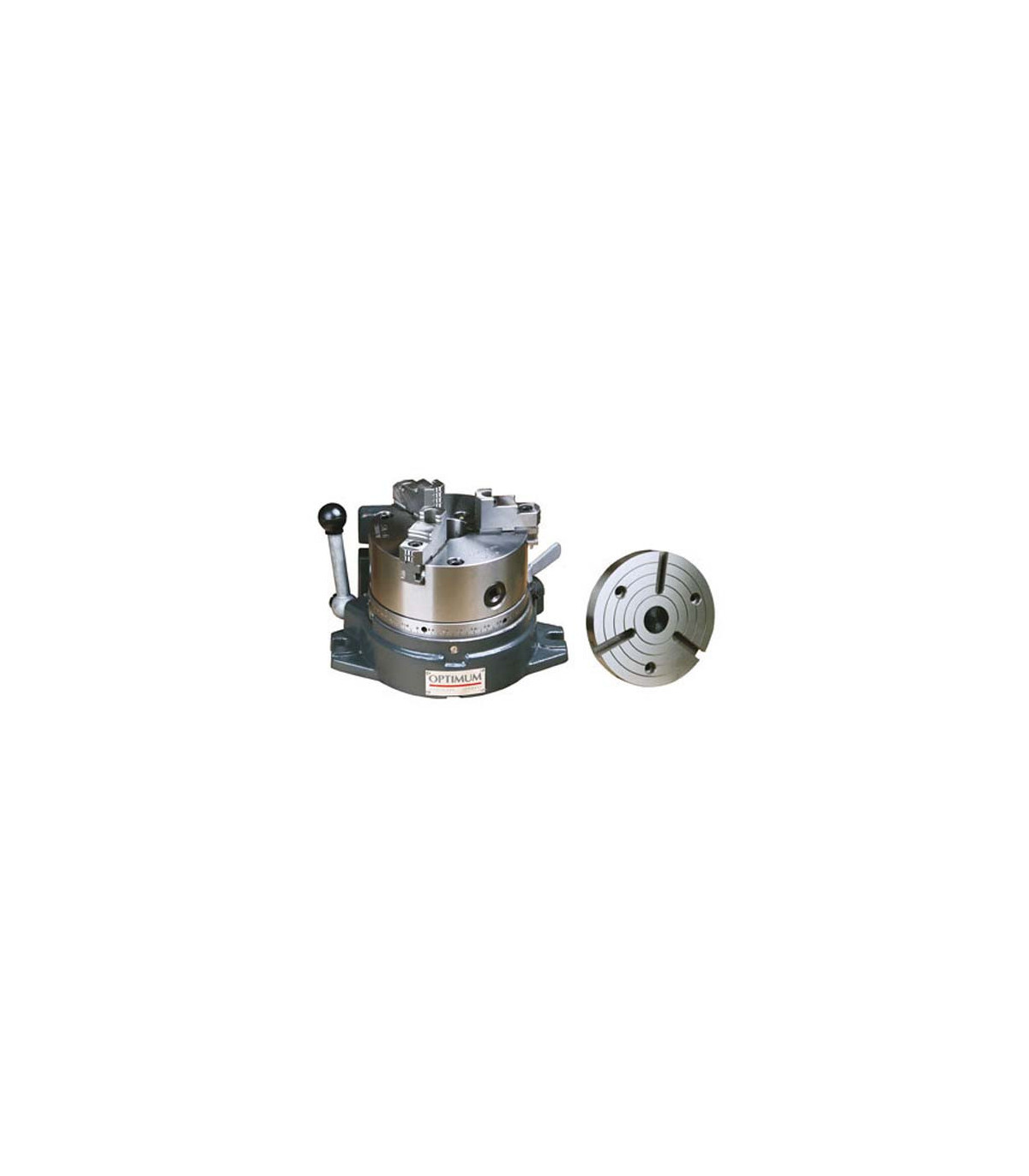

Platte mit 3 Krallen RTE 165 OPTIMUM

Teilungsplatte mit 3 Spannbacken RTE 165 OPTIMUM. Die Teilungsplatte mit 3 Spannbacken RTE 165 OPTIMUM bietet Stabilität unter Stress und 24 Neigungspositionen. Mit einem Durchmesser von 165 mm ermöglicht sie das Halten von langen Werkstücken und ist ideal für die Bearbeitung, Präzisionsfertigung, Automobilindustrie, Luftfahrt und Ingenieurwesen. Sie enthält Indexierplatten und ein effizientes Design zur Steigerung der Produktionsgeschwindigkeit.

MERKMALE

Präzisionskegelrollenlager

Stabilität auch unter hohem Stress

24 Positionen (Neigung von 15°)

Großes Spindelloch zum Halten längerer Werkstücke

Drei Backen-Beschichtung

Direkte Teile über Platten für eine höhere Produktionsgeschwindigkeit von Serienfertigung

Enthält Spannplatte mit 3 Nuten.

Route 165

24 Teilungen mit direkter Werkstückscheibe und Teilen mit Winkelskalen von 360 Grad - ohne Nut, drei Backen-Beschichtung montiert, ohne indirekte Teilungsscheibe

7-Klick-Scheiben für Teilungen von 2/3/4/6/8/12/24

Teile mit Grad über der Skala von 360°

TECHNISCHE SPEZIFIKATIONEN

Durchmesser der Spannfläche 165 Millimeter

Geschlossene Höhe 200 Millimeter

Maximale Höhe 130 Millimeter

Durchgang 36 Millimeter

Teilung der direkten Indexierscheiben 24

Teilung der indirekten Indexierscheibe 2, 3, 4, 6, 8, 12

Indexiergenauigkeit des direkten Indexierers 45 "

Spannoptionen Horizontal und vertikal

VPE 1

Abmessungen und Gewichte

Ungefähre Länge 218 Millimeter

Ungefähre Breite/Tiefe 260 Millimeter

Ungefähres Gewicht. 32,5 Kilogramm

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• 3 Backen-Spannfutter (montiert)
• Spannplatte von 203 mm mit drei Nuten
• Hauptindexierscheibe (Teilung 24x, montiert)
• 6 Indexierscheiben

Die Teilungsplatte mit 3 Spannbacken RTE 165 OPTIMUM ist geeignet für:

• Bearbeitung
• Präzisionsfertigung
• Automobilindustrie
• Luftfahrt
• Ingenieurwesen
