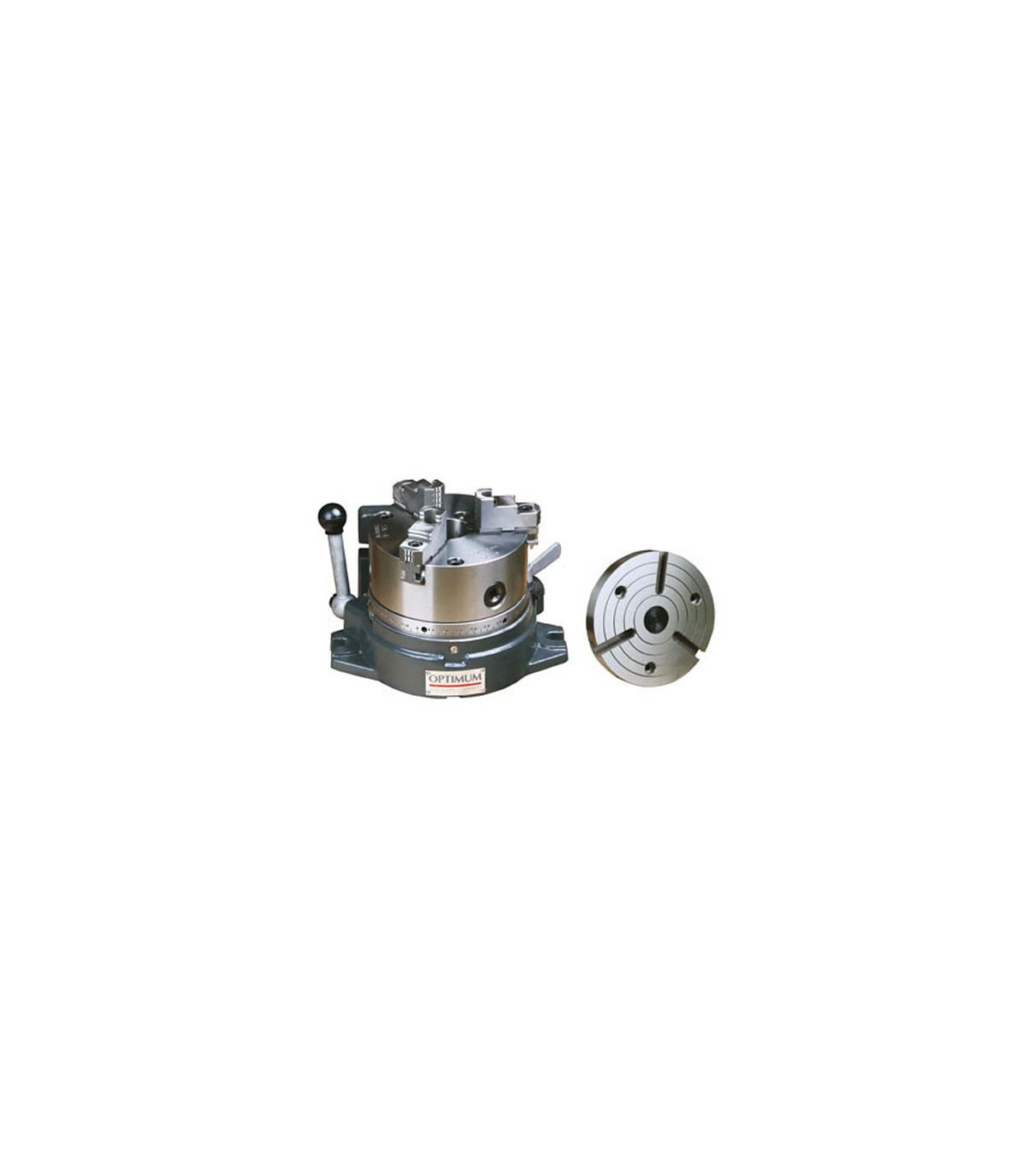

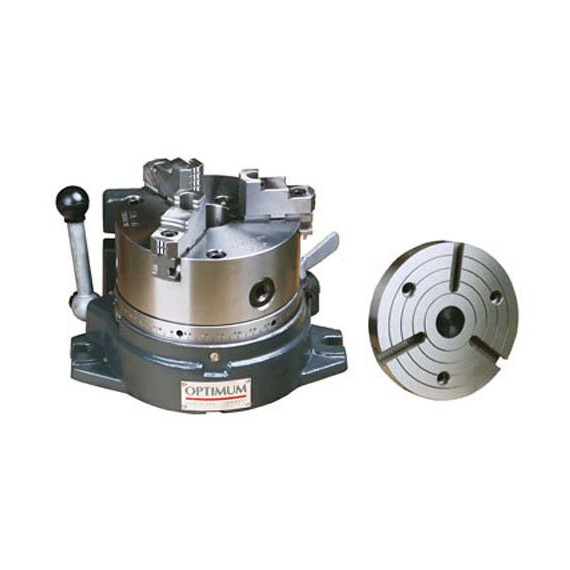

Plato divisor con 3 garras RTE 165 OPTIMUM

Plato divisor con 3 garras RTE 165 OPTIMUM. El Plato divisor con 3 garras RTE 165 OPTIMUM ofrece estabilidad bajo estrés y 24 posiciones de inclinación. Con un diámetro de 165 mm, permite sujetar piezas largas y es ideal para mecanizado, manufactura de precisión, automotriz, aeronáutica e ingeniería. Incluye discos de indexación y un diseño eficiente para aumentar la velocidad de producción.

CARACTERÍSTICAS

Rodamientos de rodillos cónicos de precisión

Estabilidad incluso bajo alto estrés

24 posiciones (inclinación de 15°)

Gran orificio de husillo para sujetar piezas de trabajo más largas

Revestimiento de tres mandíbulas

Piezas directas a través de tableros para una mayor velocidad de producción de piezas en masa

Incluye disco de sujeción con 3 ranuras.

Ruta 165

24 divisiones con disco de pieza directa y piezas de grados angulares con escala de ángulo de 360 ​​grados - sin ranura, revestimiento de tres mordazas montado, sin disco parcial indirecto

Discos de 7 clics para lanzamientos de 2/3/4/6/8/12/24

Partes de grado por encima de la escala de 360°

ESPECIFICACIONES TÉCNICAS

Diámetro de la superficie de sujeción 165 milímetros

Altura cerrada 200 milímetros

Altura máxima 130 milímetros

Pasaje 36 milímetros

División de discos de indexación directa 24

División de disco de indexación indirecta 2, 3, 4, 6, 8, 12

Precisión de indexación del indexador directo 45 "

Opciones de sujeción Horizontal y vertical

VPE 1

Dimensiones y pesos

Longitud aprox. 218 milímetros

Ancho/profundidad aprox. 260 milímetros

Peso aproximado. 32,5 kilogramos

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Mandril de 3 mordazas (montado)
• Disco de sujeción de 203 mm con tres ranuras
• Disco de indexación principal (división 24x, montado)
• 6 discos de indexación

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Plato divisor con 3 garras RTE 165 OPTIMUM es adecuado para:

• Mecanizado
• Manufactura de precisión
• Automotriz
• Aeronáutica
• Ingeniería
