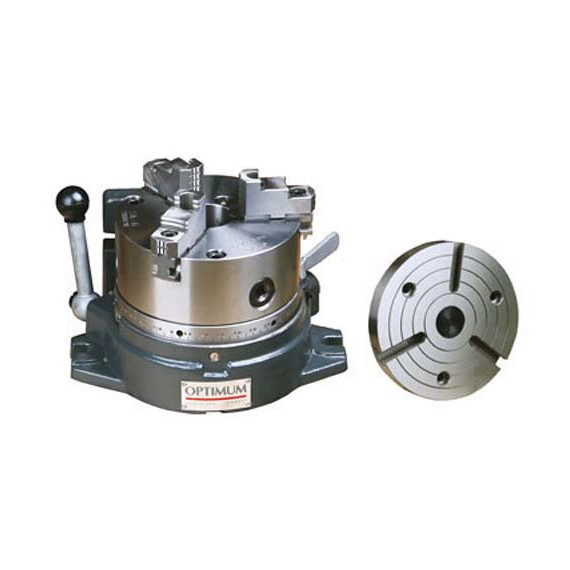

Piatto divisore con 3 artigli RTE 165 OPTIMUM

Disco divisore con 3 griffe RTE 165 OPTIMUM. Il disco divisore con 3 griffe RTE 165 OPTIMUM offre stabilità sotto stress e 24 posizioni di inclinazione. Con un diametro di 165 mm, permette di tenere pezzi lunghi ed è ideale per lavorazioni meccaniche, produzione di precisione, automotive, aeronautica e ingegneria. Include dischi di indicizzazione e un design efficiente per aumentare la velocità di produzione.

CARATTERISTICHE

Cuscinetti a rulli conici di precisione

Stabilità anche sotto alto stress

24 posizioni (inclinazione di 15°)

Grande foro del mandrino per tenere pezzi di lavoro più lunghi

Rivestimento a tre griffe

Pezzi diretti tramite tavole per una maggiore velocità di produzione di pezzi in massa

Include disco di serraggio con 3 scanalature.

Ruta 165

24 divisioni con disco di pezzo diretto e pezzi di gradi angolari con scala di angolo di 360 gradi - senza scanalatura, rivestimento a tre morse montato, senza disco parziale indiretto

Dischi a 7 clic per lanci di 2/3/4/6/8/12/24

Parti di grado sopra la scala di 360°

SPECIFICHE TECNICHE

Diametro della superficie di serraggio 165 millimetri

Altezza chiusa 200 millimetri

Altezza massima 130 millimetri

Passaggio 36 millimetri

Divisione dei dischi di indicizzazione diretta 24

Divisione disco di indicizzazione indiretta 2, 3, 4, 6, 8, 12

Precisione di indicizzazione dell'indicizzatore diretto 45 "

Opzioni di serraggio Orizzontale e verticale

VPE 1

Dimensioni e pesi

lunghezza approssimativa 218 millimetri

Larghezza/profondità approssimativa 260 millimetri

Peso approssimativo 32,5 chilogrammi

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Mandrino a 3 morse (montato)
• Disco di serraggio di 203 mm con tre scanalature
• Disco di indicizzazione principale (divisione 24x, montato)
• 6 dischi di indicizzazione

PER QUALE TIPO DI LAVORO È ADATTO

Il disco divisore con 3 griffe RTE 165 OPTIMUM è adatto per:

• Lavorazione meccanica
• Produzione di precisione
• Automotive
• Aeronautica
• Ingegneria
