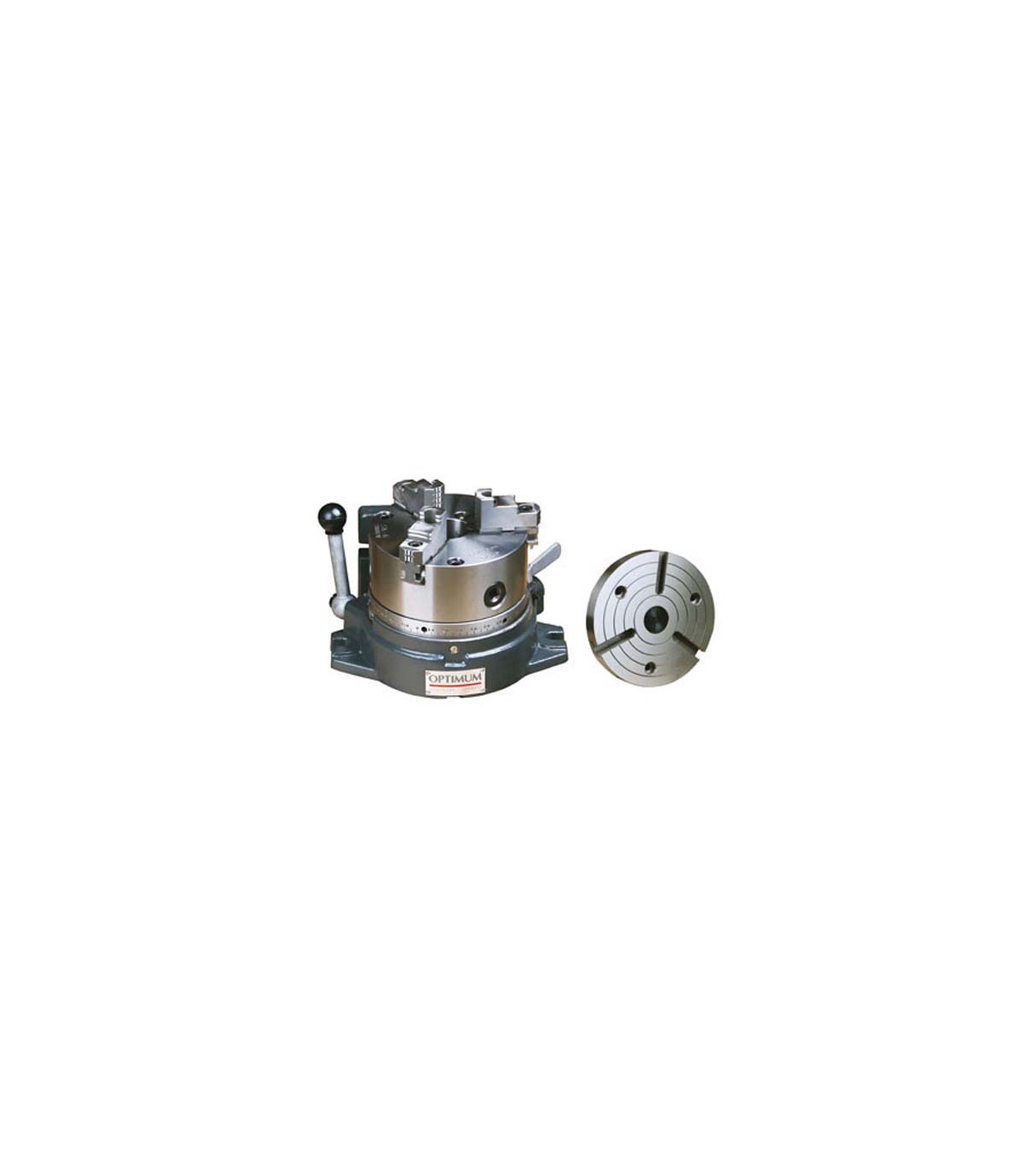

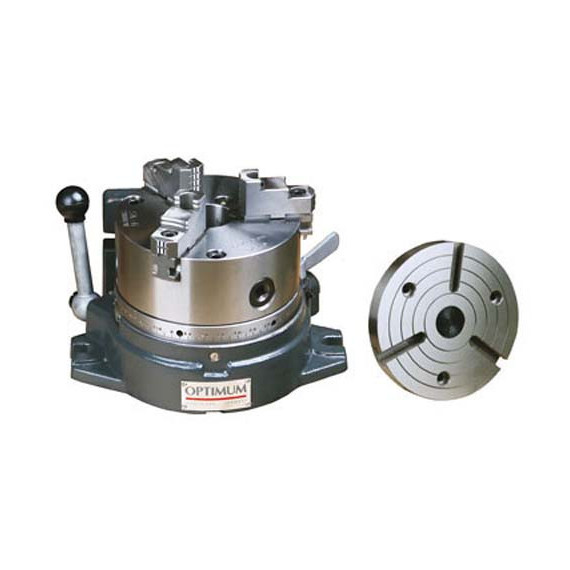

Plat diviseur avec 3 griffes RTE 165 OPTIMUM

Plateau diviseur avec 3 griffes RTE 165 OPTIMUM. Le plateau diviseur avec 3 griffes RTE 165 OPTIMUM offre une stabilité sous stress et 24 positions d'inclinaison. Avec un diamètre de 165 mm, il permet de maintenir des pièces longues et est idéal pour l'usinage, la fabrication de précision, l'automobile, l'aéronautique et l'ingénierie. Il comprend des disques d'indexation et un design efficace pour augmenter la vitesse de production.

CARACTÉRISTIQUES

Roulements à rouleaux coniques de précision

Stabilité même sous haute contrainte

24 positions (inclinaison de 15°)

Grand trou de broche pour maintenir des pièces de travail plus longues

Revêtement à trois mâchoires

Pièces directes à travers des plateaux pour une plus grande vitesse de production de pièces en masse

Comprend un disque de maintien avec 3 fentes.

Route 165

24 divisions avec disque de pièce directe et pièces de degrés angulaires avec échelle d'angle de 360 degrés - sans fente, revêtement à trois mâchoires monté, sans disque partiel indirect

Disques de 7 clics pour des lancements de 2/3/4/6/8/12/24

Parts de degré au-dessus de l'échelle de 360°

SPÉCIFICATIONS TECHNIQUES

Diamètre de la surface de maintien 165 millimètres

Hauteur fermée 200 millimètres

Hauteur maximale 130 millimètres

Passage 36 millimètres

Division de disques d'indexation directe 24

Division de disque d'indexation indirecte 2, 3, 4, 6, 8, 12

Précision d'indexation de l'indexeur direct 45 "

Options de maintien Horizontal et vertical

VPE 1

Dimensions et poids

Longueur approx. 218 millimètres

Largeur/profondeur approx. 260 millimètres

Poids approximatif. 32,5 kilogrammes

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Mandrin à 3 mâchoires (monté)
• Disque de maintien de 203 mm avec trois fentes
• Disque d'indexation principal (division 24x, monté)
• 6 disques d'indexation

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

Le plateau diviseur avec 3 griffes RTE 165 OPTIMUM est adapté pour :

• Usinage
• Fabrication de précision
• Automobile
• Aéronautique
• Ingénierie
