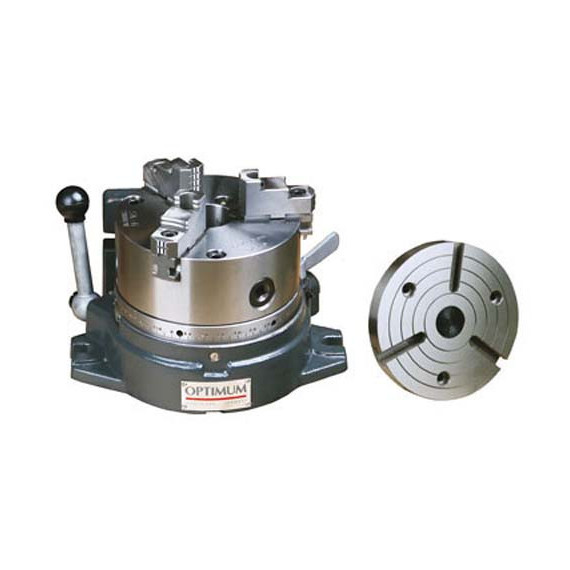

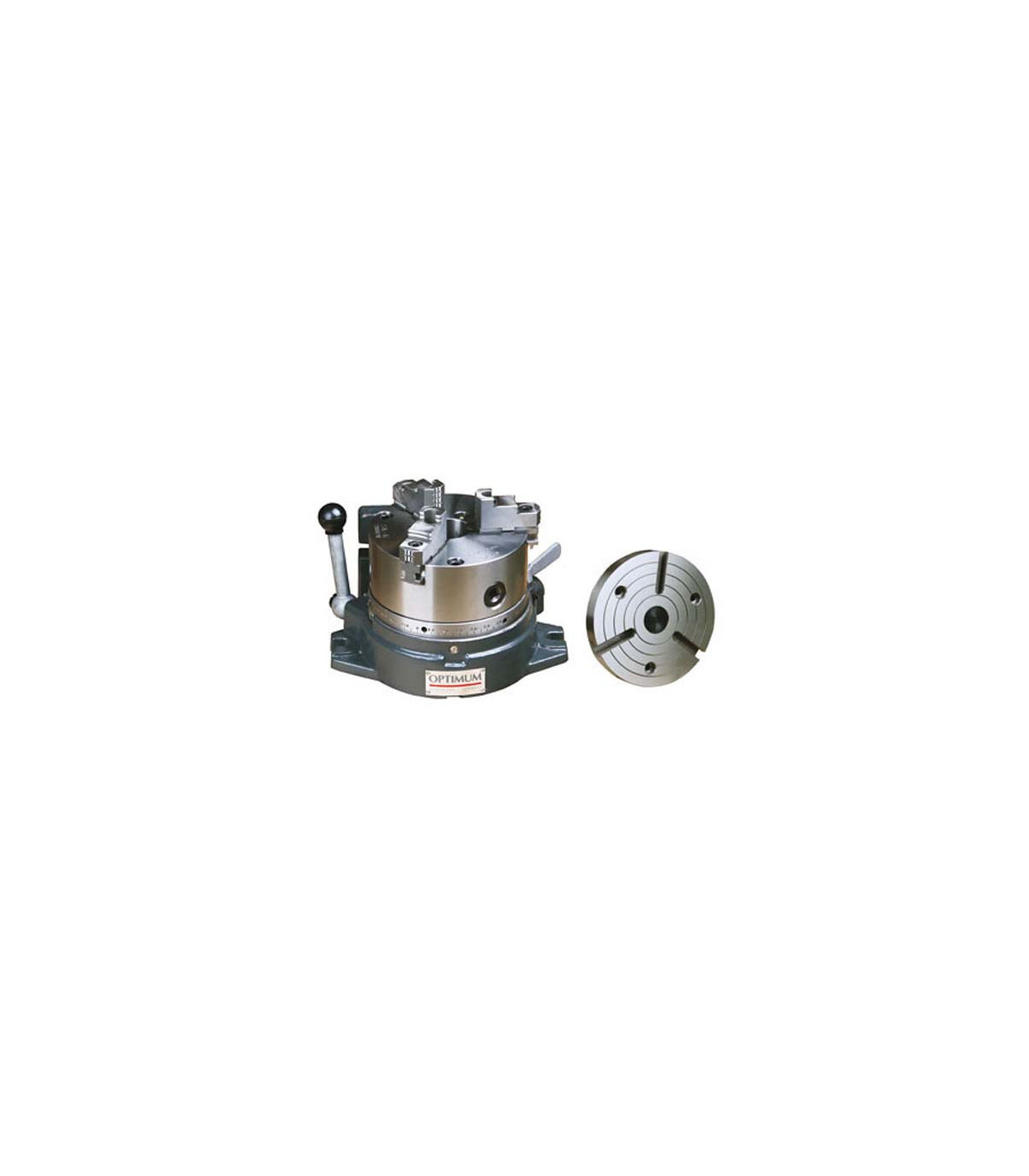

Prato divisor com 3 garras RTE 165 OPTIMUM

Plato divisor com 3 garras RTE 165 OPTIMUM. O Plato divisor com 3 garras RTE 165 OPTIMUM oferece estabilidade sob estresse e 24 posições de inclinação. Com um diâmetro de 165 mm, permite segurar peças longas e é ideal para usinagem, manufatura de precisão, automotiva, aeronáutica e engenharia. Inclui discos de indexação e um design eficiente para aumentar a velocidade de produção.

CARACTERÍSTICAS

Rolamentos de rolos cônicos de precisão

Estabilidade mesmo sob alto estresse

24 posições (inclinação de 15°)

Grande orifício de eixo para segurar peças de trabalho mais longas

Revestimento de três mandíbulas

Peças diretas através de tabuleiros para uma maior velocidade de produção de peças em massa

Inclui disco de fixação com 3 ranhuras.

Rota 165

24 divisões com disco de peça direta e peças de graus angulares com escala de ângulo de 360 graus - sem ranhura, revestimento de três mordazas montado, sem disco parcial indireto

Discos de 7 cliques para lançamentos de 2/3/4/6/8/12/24

Partes de grau acima da escala de 360°

ESPECIFICAÇÕES TÉCNICAS

Diâmetro da superfície de fixação 165 milímetros

Altura fechada 200 milímetros

Altura máxima 130 milímetros

Passagem 36 milímetros

Divisão de discos de indexação direta 24

Divisão de disco de indexação indireta 2, 3, 4, 6, 8, 12

Precisão de indexação do indexador direto 45 "

Opções de fixação Horizontal e vertical

VPE 1

Dimensões e pesos

Comprimento aprox. 218 milímetros

Largura/profundidade aprox. 260 milímetros

Peso aproximado. 32,5 quilogramas

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

• Mandril de 3 mandíbulas (montado)
• Disco de fixação de 203 mm com três ranhuras
• Disco de indexação principal (divisão 24x, montado)
• 6 discos de indexação

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Plato divisor com 3 garras RTE 165 OPTIMUM é adequado para:

• Usinagem
• Manufatura de precisão
• Automotiva
• Aeronáutica
• Engenharia
