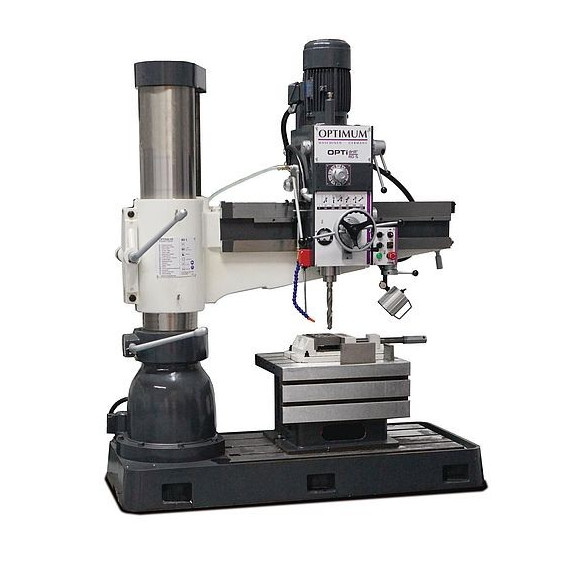

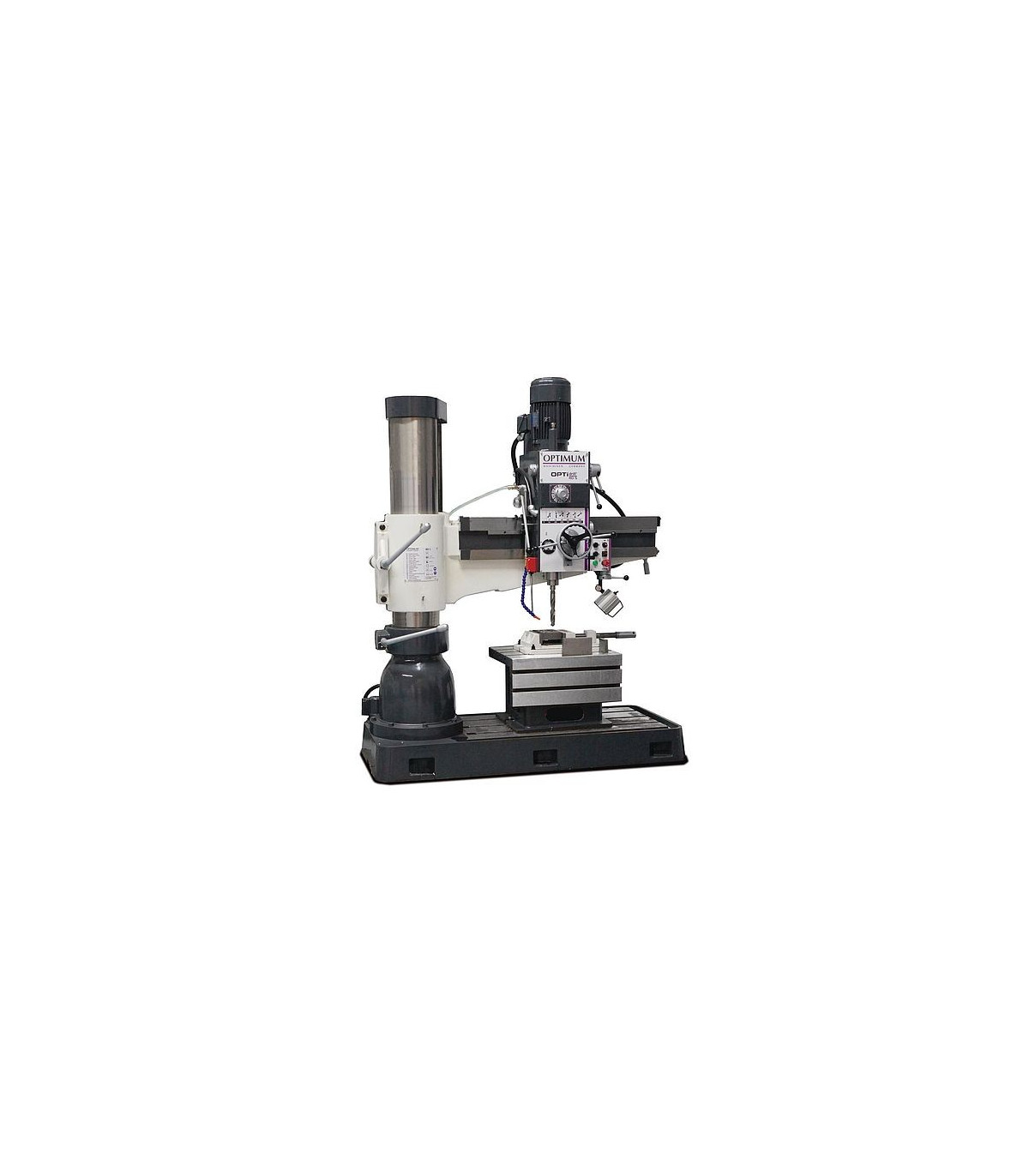

Präzisionsradialbohrer für den industriellen Einsatz RD6 OPTIMUM

Präzisions-Radialbohrer für den industriellen Einsatz RD6 OPTIMUM. Der Radialbohrer RD6 OPTIMUM ist ideal zum Bohren, Aufbohren und Gewindeschneiden. Mit einem elektrischen Bremsmotor und einem 24 V DC-System bietet seine robuste Bauweise und die Gussstahl-Säule große Stabilität. Hervorzuheben sind der verstellbare Kopf, das übersichtlich organisierte Bedienfeld und der präzise Arbeitstisch. Darüber hinaus verfügt er über Überlastschutz, LED-Licht und ein effizientes Kühlsystem.

MERKMALE

• Vielseitiges Anwendungsspektrum, z. B. Bohren, Aufbohren, Gewindeschneiden.
• Motor mit elektrischer Bremse

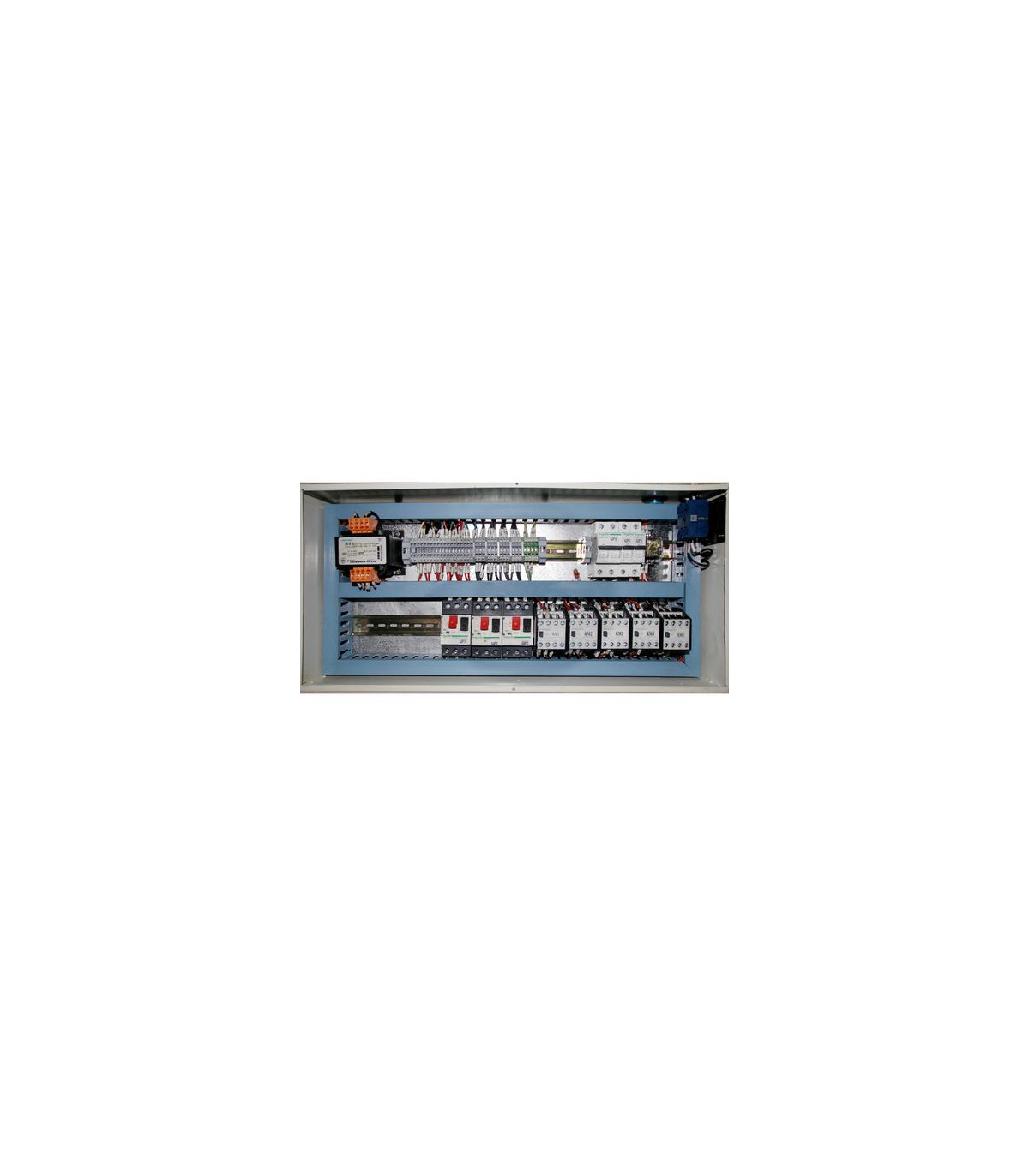

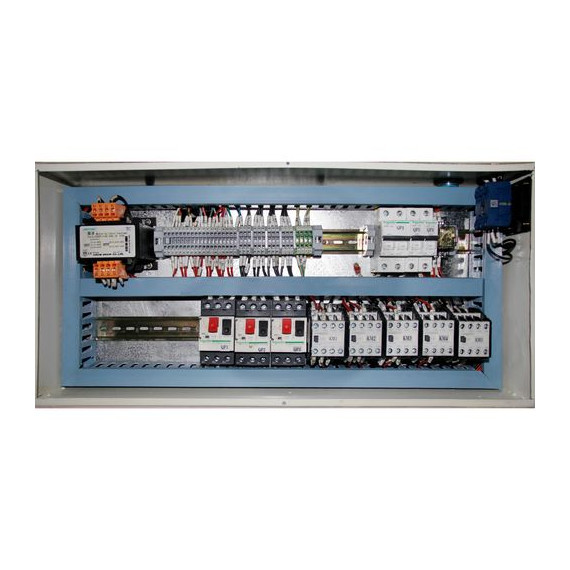

• 24 V DC-Elektrosystem und Sicherheitskette mit 2 Kanälen gemäß DIN EN 12717
• Schwere, solide und hochwertige Gusskonstruktion.

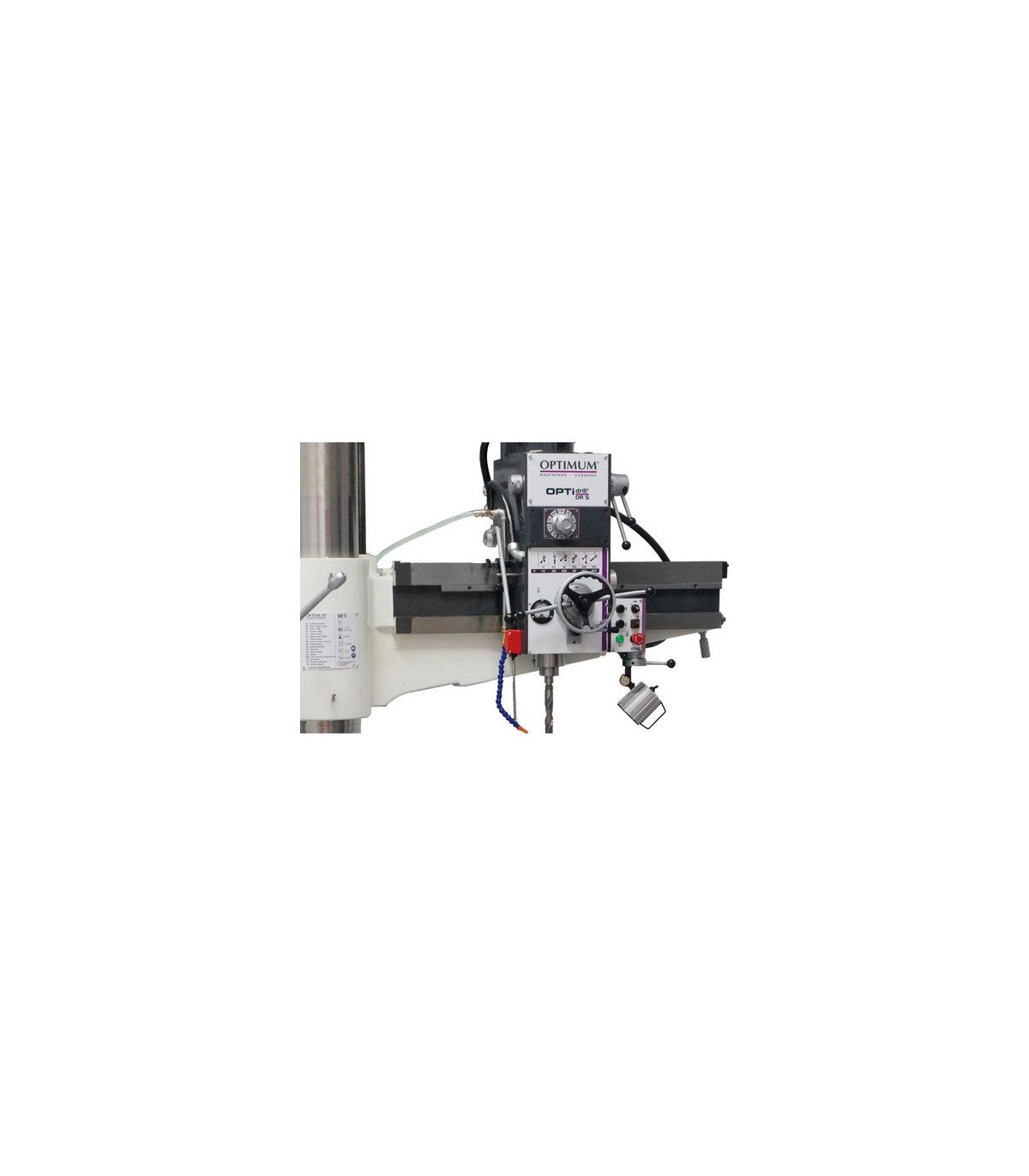

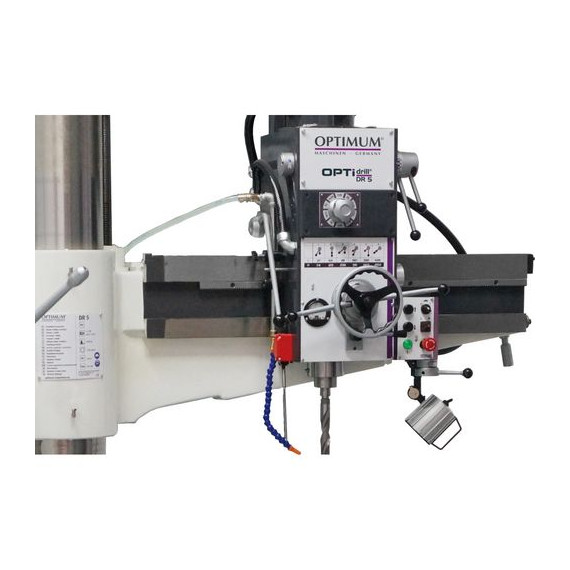

• Großer Reichweitenbereich dank des horizontal verstellbaren Maschinenkopfes

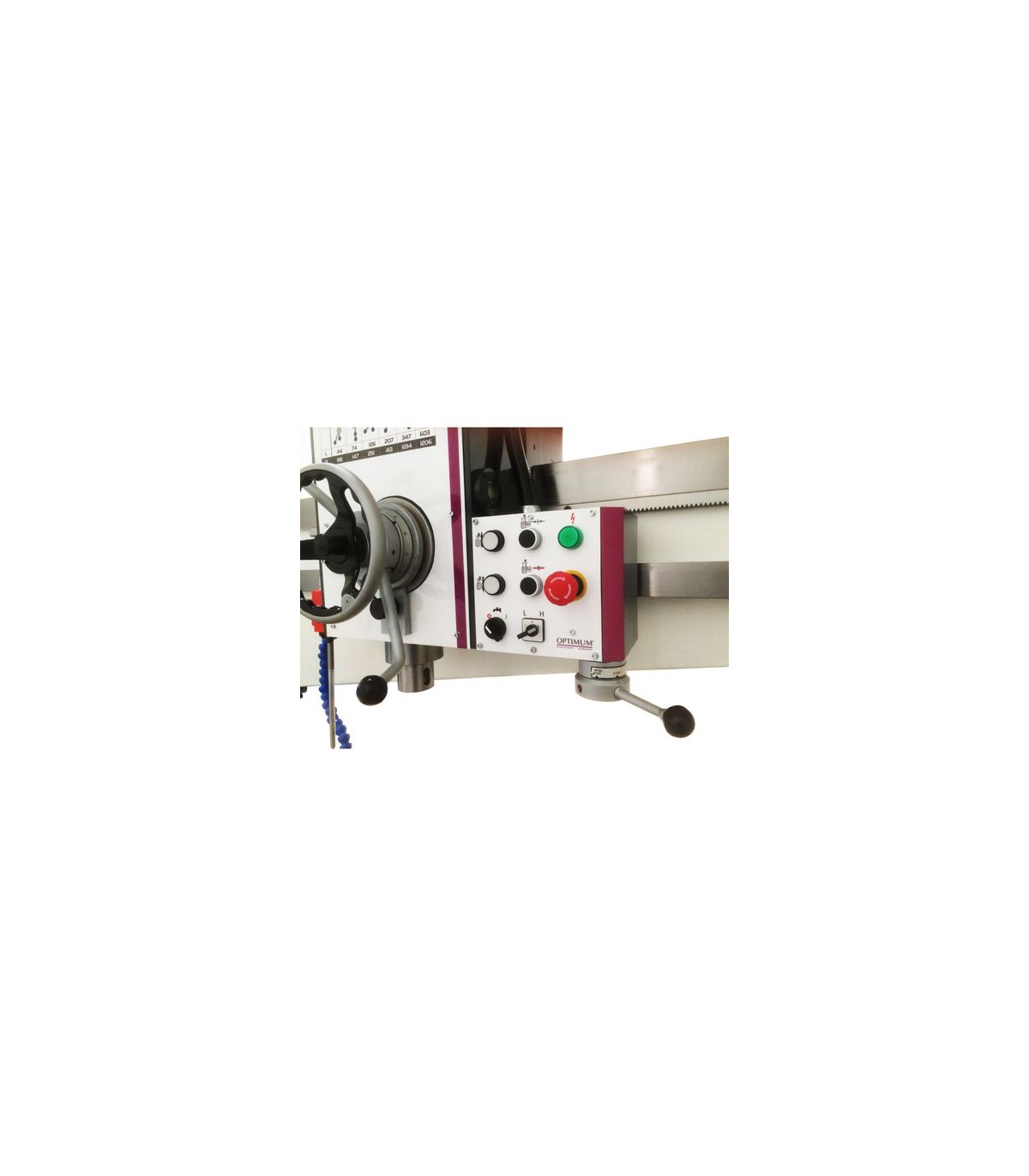

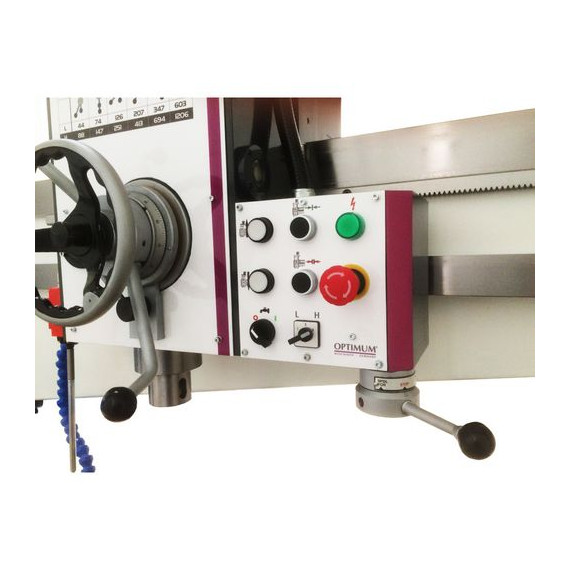

• Übersichtlich organisiertes Bedienfeld
• Sanft laufende Dreh- und Querachsen
• Aufwendig gestaltete drehbare Säule mit optimierter Halterung für maximale Stabilität bei minimalem Halteversatz
• Robuste und torsionsbeständige Bauweise des Auslegers.
• Höhenverstellung des Auslegers durch einen leistungsstarken Motorantrieb und eine Hubspindel
• Das Getriebe des Bohrkopfes arbeitet in einem Ölbad.
• Härtete und präzise geschliffene Führungen des Auslegers
• Verzahnte Räder aus Chrom-Nickel-Stahl, gehärtet und präzise geschliffen für einen sanften und leisen Betrieb.
• Der Bohrkopf und die Säule können zusammen oder separat befestigt oder gelöst werden
• Rechts- und Linksrotation
• Robuster und präziser Bohrtisch in großen Abmessungen.
• Härtete und präzise geschliffene Spannplatte mit parallelen T-Nuten
• Maschinenlicht
• Überlastschutz
• Die dickwandige Gussstahl-Säule gewährleistet einen sanften Betrieb und Stabilität.
• LED-Lampe

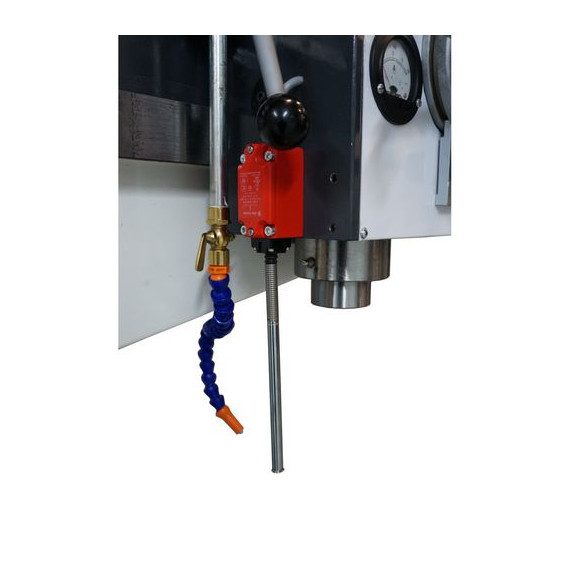

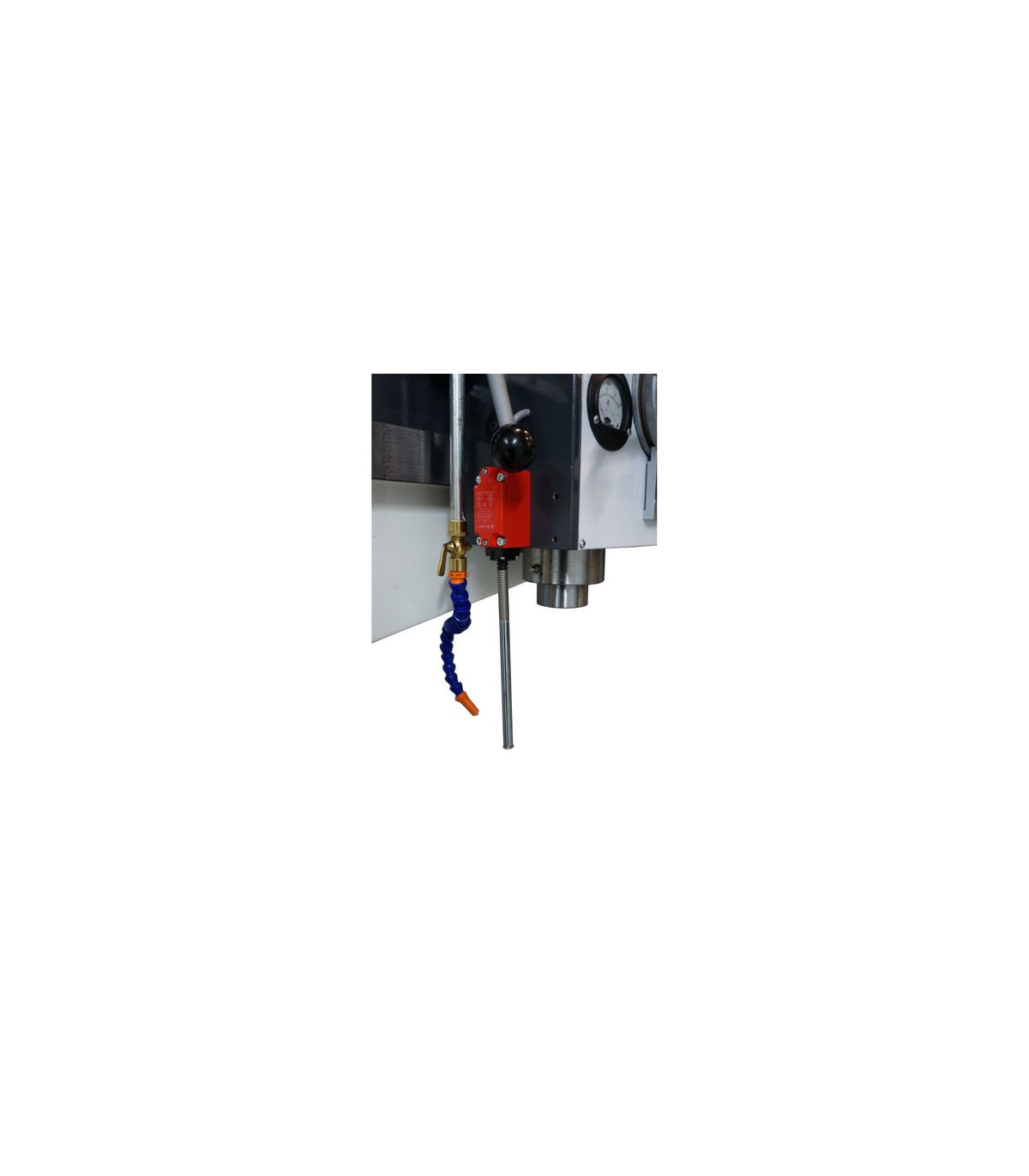

• Kühlsystem mit Kühlerbehälter in der Maschinenbasis

RD 6 / RD 7

• Die Säule wird hydraulisch befestigt

TECHNISCHE SPEZIFIKATIONEN

Schwenkwinkel

• Rotationswinkel 180°

Abmessungen und Gewichte

• Säulendurchmesser 320 Millimeter
• Ungefähre Länge 2670 Millimeter
• Ungefähre Breite/Tiefe 1120 Millimeter
• Ungefähre Höhe 2760 Millimeter
• Ungefähres Gewicht 3200 Kilogramm

Bohreigenschaften

• Hochleistungsstahl für Bohrungen (S235JR) 50 Millimeter
• Hochleistungsstahl für kontinuierliches Bohren (S235JR) 45 Millimeter

Bohre Tisch

• Größe der T-Nut 14 Millimeter
• Anzahl der T-Nuten 4
• Abstand der T-Nuten 180 Millimeter
• Maximale Distanz zwischen Spindel und Bohrtisch 1420 Millimeter
• Länge der Spannplatte 630 Millimeter
• Breite der Spannplatte 500 Millimeter
• Höhe der Spannplatte 500 Millimeter
• Größe der T-Nut der Würfeltisch 22 Millimeter
• Anzahl der T-Nuten des Würfeltisch 3
• Abstand der T-Nuten des Würfeltisch 150 Millimeter
• Minimale Distanz der Spindel zur Spannplatte 0 Millimeter
• Maximale Distanz der Spindel zur Spannplatte 910 Millimeter
• Minimale Distanz zwischen Spindel und Bohrtisch 465 Millimeter

Elektrische Daten

• Nennwert insgesamt 6,5 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Maschinenbasis

• Länge des Arbeitsbereichs 2550 Millimeter
• Breite des Arbeitsbereichs 970 Millimeter

Motor(en)

• Motorleistung der Spindelantrieb 4 kW
• Motorleistung des Antriebs für den Ausleger 1,5 kW
• Leistung des Antriebs für die Kühlmittelpumpe 90 Watt
• Hydraulischer Spannantrieb 0,75 kW

Geschwindigkeitsbereich

• Geschwindigkeitsbereich 44 – 1023 min¯¹
• Anzahl der Gänge 12

Spindel

• Hub des Auslegers 270 Millimeter
• Spindelaufnahme MT5
• Vorschubgeschwindigkeit des Auslegers 0,06 – 0,2 mm/U
• Vorschubgetriebe des Auslegers 3

Verfahren

• Verfahrweg des Bohrkopfes (horizontal) 1250 Millimeter
• Hub des Auslegers (vertikal) 680 Millimeter
• Maximale Distanz Spindel-Säule 1600 Millimeter
• Minimale Distanz Spindel-Säule 350 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Arbeitstisch

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Der Präzisions-Radialbohrer für den industriellen Einsatz RD6 OPTIMUM ist geeignet für:

• Herstellung von Metallteilen
• Wartung von Maschinen
• Bearbeitungswerkstätten
• Bohroperationen
• Fräsen
• Gewindeschneiden
• Serienarbeiten
• Prototypen
• Automobilindustrie
• Luftfahrtindustrie
• Metallindustrie

ZERTIFIZIERUNG

- DIN EN 12717: bezieht sich auf die Sicherheits- und Funktionsanforderungen für Säulenbohrer. Sie legt Kriterien für das Design, die Konstruktion und die Prüfung dieser Geräte fest und stellt sicher, dass sie die Sicherheitsstandards erfüllen, um den Benutzer zu schützen und eine effiziente Nutzung zu ermöglichen. Diese Norm ist wichtig für Hersteller und Benutzer, da sie gewährleistet, dass die Bohrer sicher und zuverlässig im Betrieb sind.
