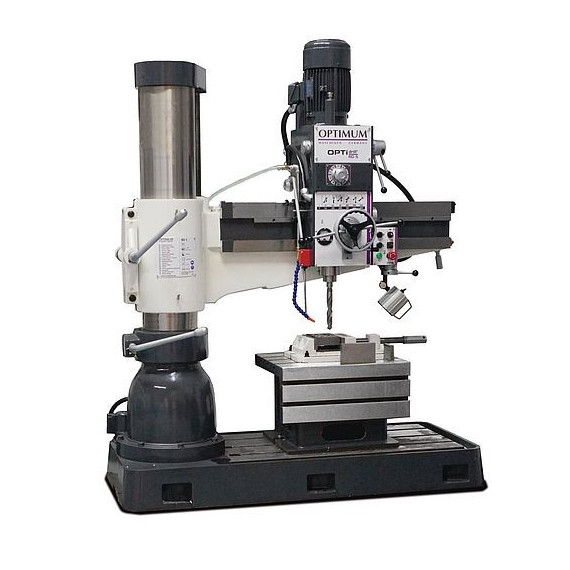

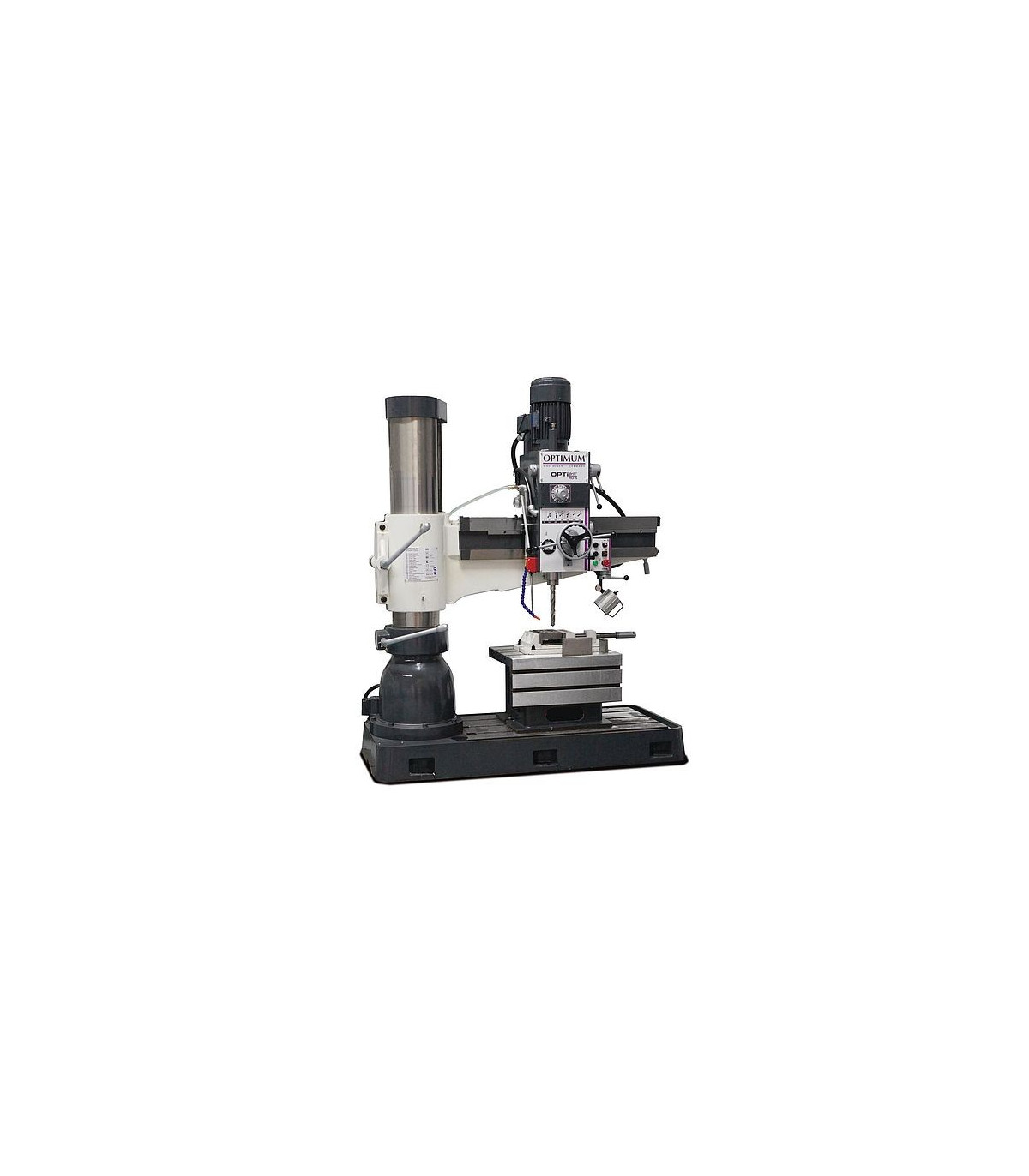

Furadeira radial de precisão para uso industrial RD6 OPTIMUM

Furadeira radial de precisão para uso industrial RD6 OPTIMUM. A furadeira radial RD6 OPTIMUM é ideal para furar, alargar e roscar. Com motor de freio elétrico e sistema de 24 V CC, sua construção robusta e coluna de ferro fundido oferecem grande estabilidade. Destaca-se pelo seu cabeçote ajustável, painel de controle organizado e mesa de trabalho precisa. Além disso, conta com proteção contra sobrecargas, luz LED e um eficiente sistema de refrigeração.

CARACTERÍSTICAS

• Gama versátil de aplicações, por exemplo, furação, alargamento, corte de roscas.
• Motor com freio elétrico

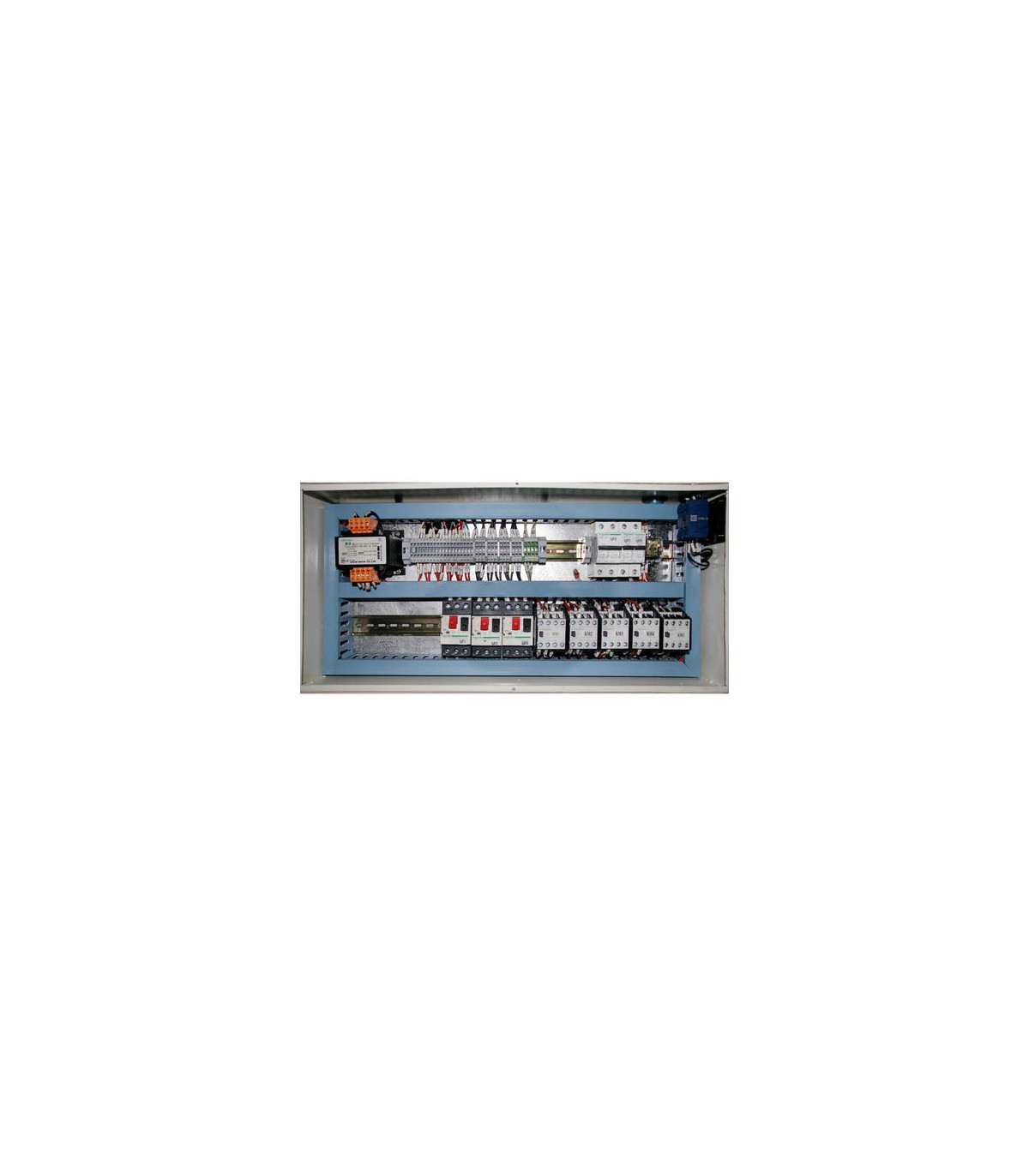

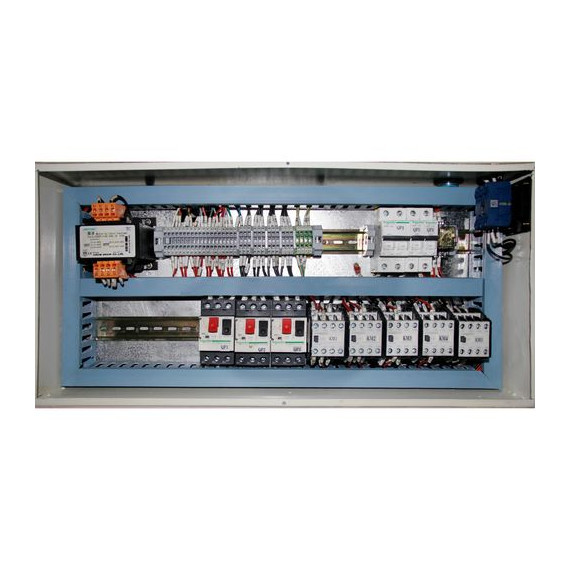

• Sistema elétrico de 24 V CC e cadeia de segurança de 2 canais segundo DIN EN 12717
• Fundição pesada, sólida e de alta qualidade.

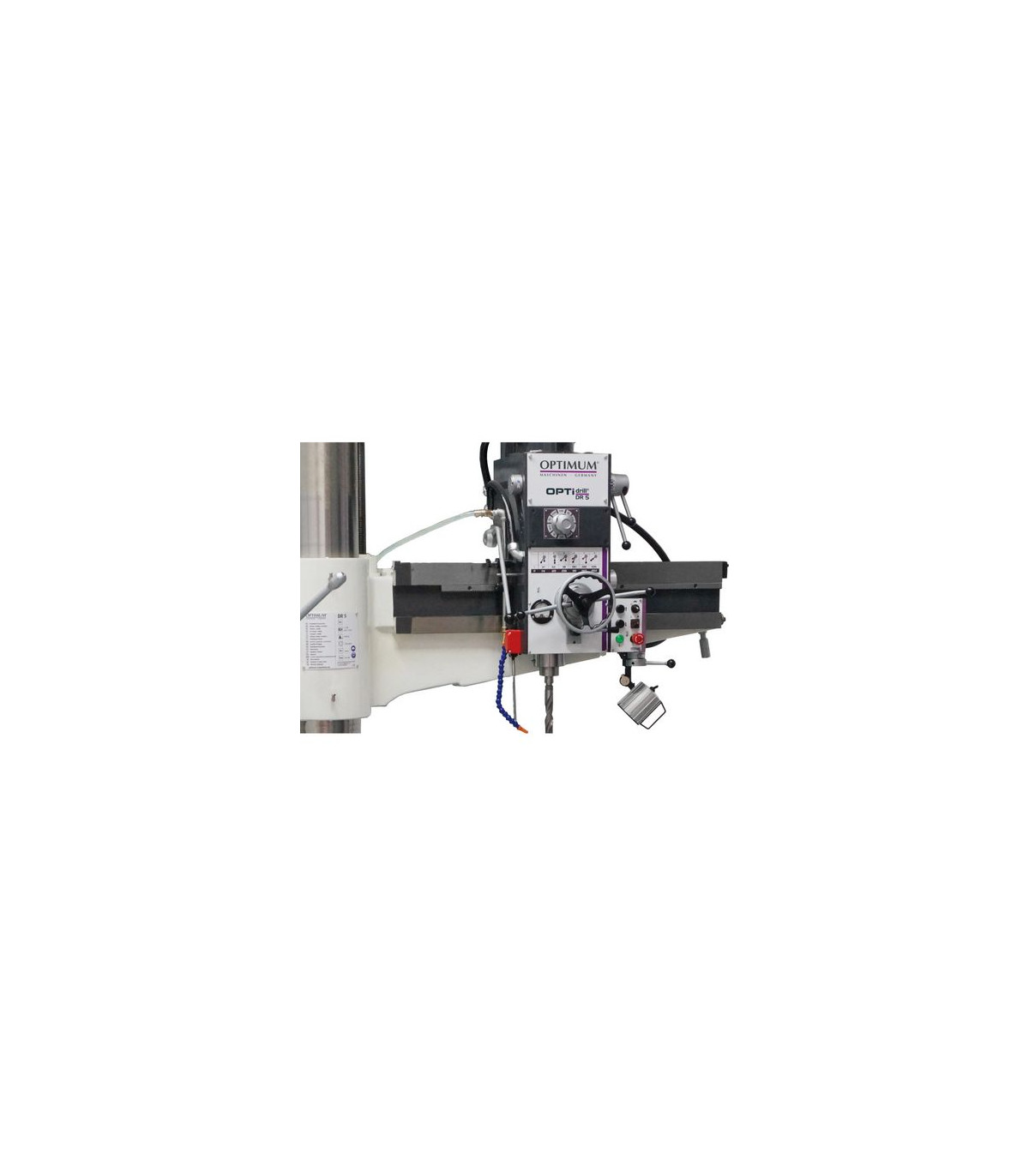

• Amplo alcance graças ao cabeçote da máquina ajustável horizontalmente

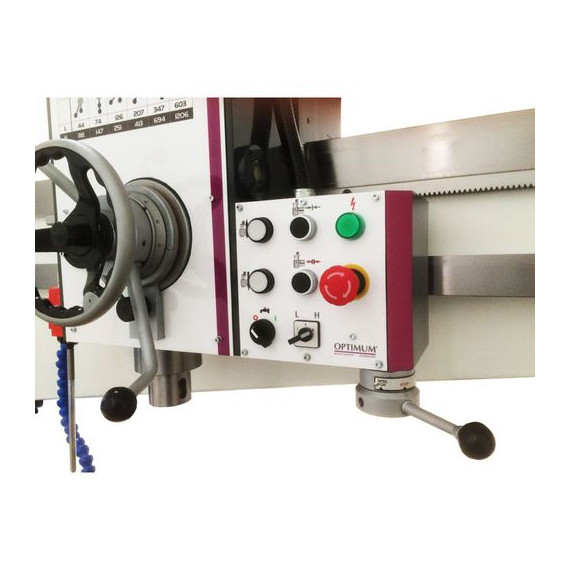

• Painel de controle claramente organizado
• Eixos giratórios e transversais de funcionamento suave
• Coluna giratória elaboradamente projetada com fixação otimizada para máxima estabilidade com um deslocamento de fixação mínimo
• Construção robusta e resistente à torção do braço.
• Ajuste da altura do braço por meio de um potente acionamento motorizado e um fuso de elevação
• A caixa de câmbio do cabeçote de perfuração funciona em um banho de óleo.
• Guias do braço temperadas e retificadas com precisão
• Rodas dentadas de aço cromo-níquel, temperadas e retificadas com precisão para um funcionamento suave e silencioso.
• O cabeçote de perfuração e a coluna podem ser fixados ou soltos juntos ou separadamente
• Rotação da direita para a esquerda
• Mesas de perfuração sólidas e precisas, de grandes dimensões.
• Mesas de fixação temperadas e retificadas com ranhuras em T paralelas
• Luz da máquina
• Proteção contra sobrecargas
• A coluna de ferro fundido de paredes grossas garante um funcionamento suave e estabilidade.
• Lâmpada LED
• Sistema de refrigeração com reservatório de refrigerante na base da máquina

RD 6 / RD 7

• A coluna é fixada hidraulicamente

ESPECIFICAÇÕES TÉCNICAS

Amplitude

• Ângulo de rotação 180°

Dimensões e pesos

• Diâmetro da coluna 320 milímetros
• Comprimento aprox. 2670 milímetros
• Largura/profundidade aprox. 1120 milímetros
• Altura aprox. 2760 milímetros
• Peso aproximado. 3200 quilos

Desempenho de perfuração

• Aço de alto desempenho para perfuração (S235JR) 50 milímetros
• Aço de alto desempenho para perfuração contínua (S235JR) 45 milímetros

Mesas de perfuração

• Tamanho da ranhura em T 14 milímetros
• Número de ranhuras em T 4
• Espaçamento de ranhuras em T 180 milímetros
• Distância máxima entre o fuso e a mesa de perfuração 1420 milímetros
• Comprimento da mesa de fixação 630 milímetros
• Largura da mesa de fixação 500 milímetros
• Altura da mesa de fixação 500 milímetros
• Tamanho da ranhura em T da mesa cúbica 22 milímetros
• Número de ranhuras em T da mesa cúbica 3
• Espaçamento de ranhuras em T da mesa cúbica 150 milímetros
• Distância mínima do fuso à mesa de fixação 0 milímetros
• Distância máxima do fuso à mesa de fixação 910 milímetros
• Distância mínima entre o fuso e a mesa de perfuração 465 milímetros

Dados elétricos

• Valor nominal total 6,5 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Base da máquina

• Comprimento da área de trabalho 2550 milímetros
• Largura da área de trabalho 970 milímetros

Motor(es)

• Saída de acionamento do motor do fuso 4 kW
• Saída de acionamento do motor de elevação do braço 1,5 kW
• Saída do motor de acionamento da bomba de refrigeração 90 watts
• Acionamento de fixação hidráulico 0,75 kW

Faixa de velocidade

• Faixa de velocidade 44 – 1023 min¯¹
• Número de marchas 12

Fuso

• Traço do braço 270 milímetros
• Mandril do fuso MT5
• Velocidade de avanço do braço 0,06 – 0,2 mm/rev
• Engrenagens de alimentação do braço 3

Deslocamento

• Curso do cabeçote de perfuração (horizontal) 1250 milímetros
• Carrera de elevação do braço (vertical) 680 milímetros
• Distância máxima fuso-coluna 1600 milímetros
• Distância mínima fuso-coluna 350 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

Mesa de trabalho

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Furadeira radial de precisão para uso industrial RD6 OPTIMUM é adequada para:

• Fabricação de peças metálicas
• Manutenção de máquinas
• Oficinas de usinagem
• Operações de perfuração
• Fresagem
• Rosqueamento
• Trabalhos em série
• Protótipos
• Indústria automotiva
• Indústria aeronáutica
• Indústria metalúrgica

CERTIFICAÇÃO

- DIN EN 12717: refere-se aos requisitos de segurança e funcionalidade para furadeiras de coluna. Estabelece critérios para o design, construção e testes desses equipamentos, garantindo que cumpram com as normas de segurança para proteger o usuário e facilitar um uso eficiente. Esta norma é importante para fabricantes e usuários, pois garante que as furadeiras sejam seguras e confiáveis em sua operação.
